混凝土芯樣磨平機
- 型號：HMP—150型
一、概述：
HMP型砼磨平機適用于采用鉆孔取芯法測試砼抗壓強度時，對鉆孔取芯樣兩端面的磨平，使芯樣兩端質量達到測試標準的要求。該機具有結構緊湊、操作方便，工作可靠磨削效率高，質量好等優點。
二、主要技術參數：
1、磨削芯樣直徑：φ50、φ75、φ100、φ150mm
2、磨削芯樣高度：47.5--215mm
3、磨輪轉速：2000r/min
4、電機輸入功率：1.7KW
5、外形尺寸：550×420×700mm
6、重量：52KG
三、結構原理：

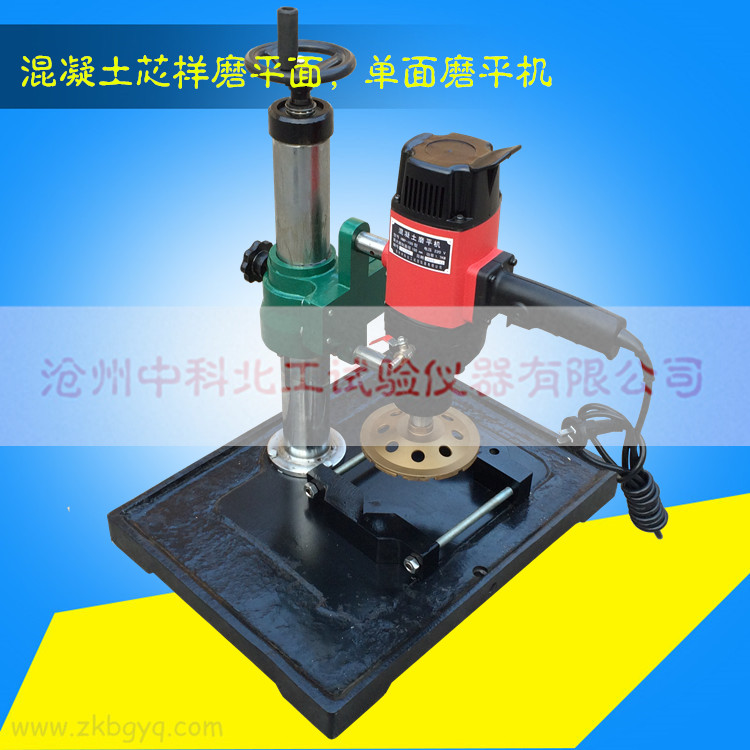

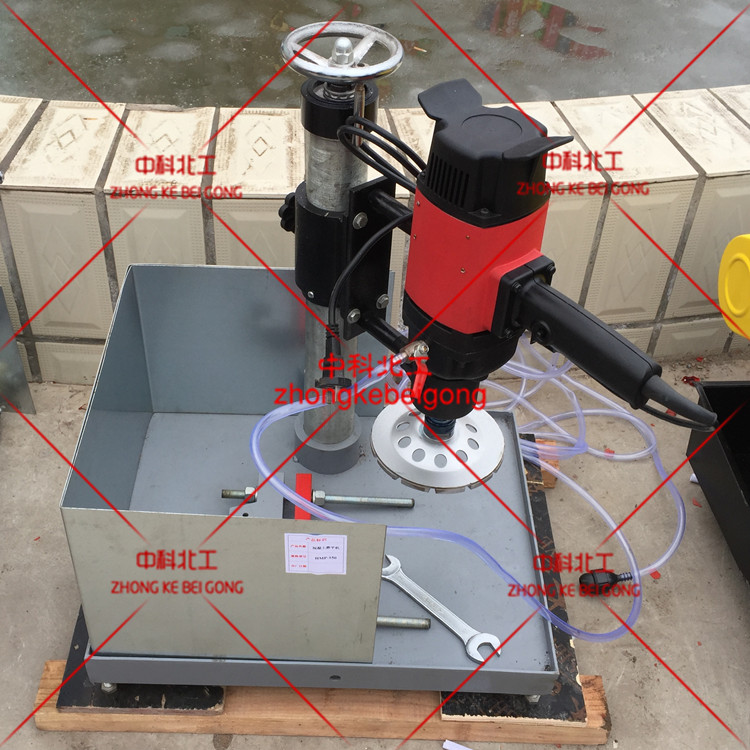

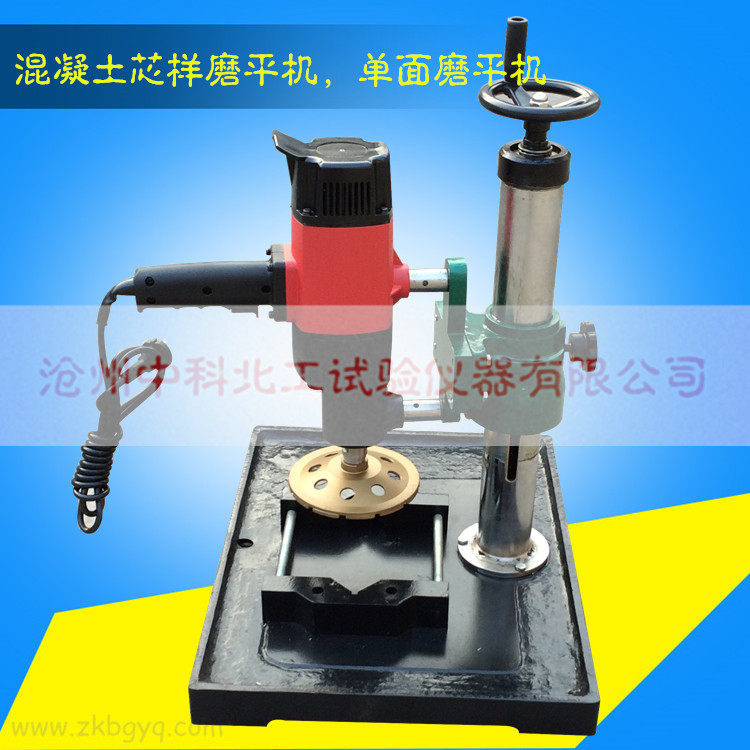

磨平機構造如圖所示：
1.升降手輪 2.上索緊手柄 3.微動手輪 4.下索緊手柄 5.進水嘴 6.試件夾具 7.工作臺 8.夾具索緊手柄 9.夾具立柱 10.放水嘴
該機由三部分組成：
1、磨頭部分由電機、減速箱及磨輪組成。
2、升降機構由立柱、升降手輪、微動輪、滑套等組成。
3、夾具及工作臺。
該機工作原理：
磨平機是依靠鑲有金剛石顆粒的磨輪，在高速旋轉下實現對砼芯樣兩端的磨平。該機采用園立柱導軌的絲杠升降手輪進給方式，保證了磨頭工作平穩可靠。
四、使用方法：
1、接通電源及水源。
2、根據芯樣直徑選擇相應的夾具，將芯樣夾緊并轉到底盤中心位置后夾具立柱索緊。
3、松開上、下索緊首輪，轉動升降手輪，當磨輪端面距芯樣端面1mm時停止。然后索緊上索緊手柄，開啟進水嘴閥門通水，并閉合電源開關，使磨輪轉動，然后逆時針轉動手輪，并同時順時針轉動微動手輪使磨頭下降。當磨輪端面接觸試樣端面時擺動磨頭進行磨削。這樣不斷的使磨輪下降直至磨平試樣端面。
4、磨削完畢，關閉水源及水嘴閥并逆時針轉動微動手輪，使其處于上極限位置。
5、松開夾具索緊手柄，將夾具同試件一同取下并反向安裝。重復2、3、4動作磨削另一端面。直至芯樣端面符合要求為止。
五、注意事項：
1、芯樣端面磨削要求質量高，為了防止工作發生震動，磨平機工作時應放在地質較硬的地方，并仔細調正地腳螺釘使底盤放平。
2、磨輪在磨削中會產生較高熱量，為了保證磨輪的使用壽命，嚴禁在無水的情況下進行磨削。
3、水源應該有足夠的水壓，在水壓較低時，當磨輪旋轉后水流會因受到阻力，磨輪部位會無水噴出。此時可用水管直接將水噴在試件磨削平面上，以保證正常工作。
4、在磨輪第一次使用時或當磨輪金剛石顆粒磨鈍，使削磨發生困難時可用耐火壓磚或砂輪進行開刃（即用磨輪磨削耐火磚或砂輪待磨輪端面有金剛石顆粒露出即可）。
5、芯樣裝在夾具上，應使芯樣兩端面露出長度相同為宜。當一端磨好后反向磨削另一面時，不應松動夾具緊固螺絲以保證芯樣兩端面的平行度與端面與軸線的垂直度。
6、磨平機在使用現場應有可靠的接地裝置，以防意外事故發生。
7、磨平機用后應擦拭干凈。
