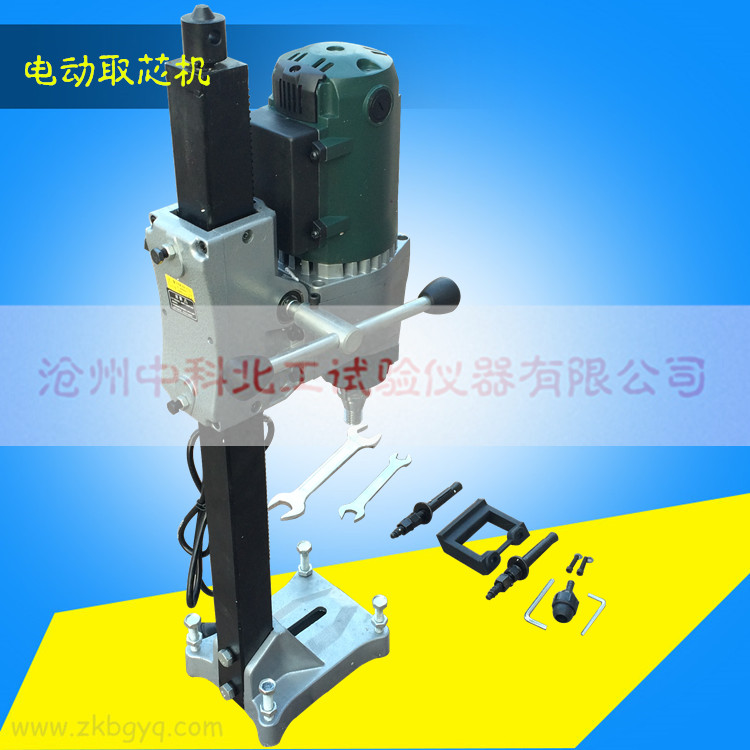

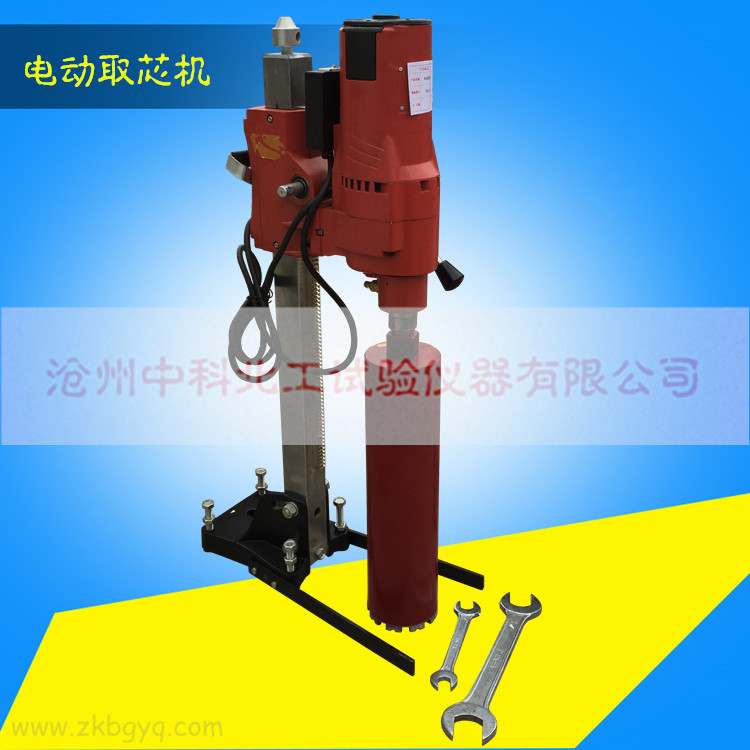

電動鉆孔取芯機
更新：2018/1/15 19:00:07 點擊：
介紹
一、簡介
本機主要用作對硬化混凝土鉆孔取芯，具有操作簡單，移機方便，鉆孔取芯準確，芯樣表面光潔，且對芯樣不發生意外破壞，是公路交通部門、建筑部門及相關大專院校不可缺少的設備。本機符合《混凝土鉆孔取芯機技術要求》的標準。
二、技術參數
1、鉆頭轉速：700r/min
2、功率：3200/3700KW
3、電源：AC220 50HZ
4、最大鉆孔深度：400mm/700mm
5、進給方式：手動
6、最大鉆孔直徑：150mm/200mm

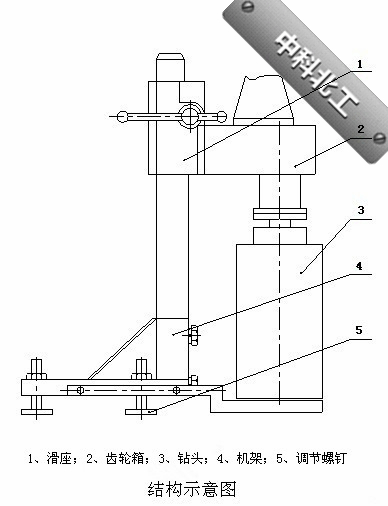

三、結構原理
本機器主要有以下幾部分組成：
1、機架（4）：其立柱上裝有齒條，在其底座上裝有四只調節螺釘（5）。
2、滑座（1）：套在立柱上，其內部的齒輪與立柱上的齒條組成齒輪副，轉動進給手柄，使滑座沿著立柱上下移動。
3、齒輪箱（2）：固定在滑座上，其主軸上裝有鉆頭（3），隨著滑座進給運動，從而達到鉆孔的目的。
四、使用方法
1、將本機移至需鉆孔取芯處，在底座上擰上四只調節螺釘（5），調節機器水平，并在地面上預埋M16的鐵膨脹螺栓，以固定本機。
2、按鉆孔的尺寸要求裝上鉆頭。
3、接通水源，檢查鉆頭內是否有水漏出。
4、打開電源開關，空轉幾分鐘，并轉動進給手柄，進行鉆進。
