水泥雷氏夾
更新：2017/10/16 18:33:16 點擊：
介紹

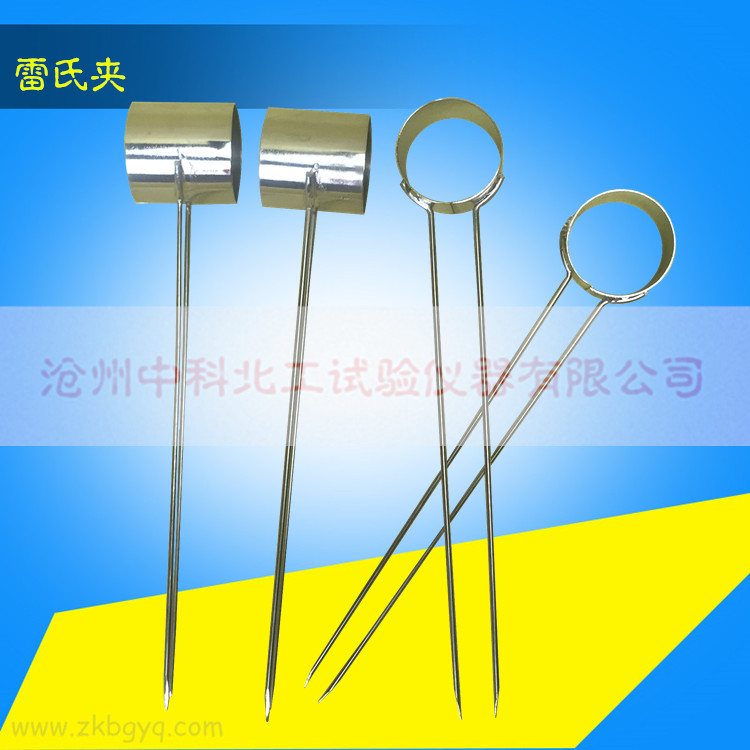

水泥雷氏夾膨脹測量儀每盒12只裝一、概述
LJ-175型雷氏夾主要用于灌注水泥凈漿，經(jīng)養(yǎng)護(hù)成型及沸煮后，測定試件的安定性能。
二、技術(shù)指標(biāo)
1、雷氏夾應(yīng)外表光滑，無變形。
2、指針長150mm，間距10mm，針直徑2.0mm。
3、試體環(huán)模直徑：30mm
4、試體環(huán)模高：30mm
5、試體環(huán)模厚度：0.5mm
6、試體環(huán)模切口：1.0mm
7、在300克負(fù)荷下兩針尖距離的最大膨脹值：≤17.5±2.5mm
8、去負(fù)荷后要求恢復(fù)正常狀態(tài)度：10mm
9、凈重：≈30g
10、試體：φ30×300mm
三、配合設(shè)配
水泥凈漿攪拌機(jī)、沸煮箱、雷氏夾測定儀、水泥養(yǎng)護(hù)箱、維卡儀等。
四、校驗項目及工具
1、校驗項目
（1）外觀
（2）雷氏夾尺寸
（3）針距及狀態(tài)
2、校驗用器具
（1）游標(biāo)卡尺：量程300mm，分度值0.02mm
（2）鋼直尺：量程300mm，分度值1mm
（3）砝碼：300g
五、校驗方法
1、檢查外觀：雷氏夾應(yīng)外表光滑，無變形。
2、用游標(biāo)卡尺測量環(huán)模尺寸及指針的直徑。
3、用鋼直尺測量針指長度和環(huán)模的高度。
4、將雷氏夾一根指針的根部懸掛在一根金屬絲或尼龍繩上，另一根指針的根部掛上300g質(zhì)量的砝碼，測量兩根指針針尖的距離；去掉砝碼后，針尖的距離能否恢復(fù)到掛砝碼前的狀態(tài)。
六、校驗結(jié)果處理
全部項目均符合技術(shù)要求為合格。
七、校驗周期、記錄與證書
校驗周期為12個月，校驗記錄格式見下表，校驗證書格式見附錄Ⅰ。
八、雷氏夾的檢測校正：雷氏夾測定儀
1、簡介
LD-50型雷氏夾測定儀主要用于檢測雷氏夾質(zhì)量是否符合要求，也用于測量按標(biāo)準(zhǔn)稠度的水泥凈漿填滿雷氏環(huán)模中，經(jīng)養(yǎng)護(hù)及沸煮一定時間后水泥試件在雷氏夾兩指針間距離的增值來判定水泥的安定性。主要用于檢測雷氏夾質(zhì)量是否符合要求，也用于測量沸煮前后水泥試件在雷氏夾兩指針間距離的增值來判定水泥的安定性。
2、主要技術(shù)參數(shù)
（1）專用砝碼重量：300g
（2）最值刻度板最小刻距：0.5㎜
（3）凈重：≈1.65㎏
3、雷氏夾測定儀的結(jié)構(gòu)：雷氏夾測定儀由支架、標(biāo)尺、底座等零件組成。
4、使用方法：
（1）雷氏夾彈性要求試驗將測定儀上的弦線固定于雷氏夾一指針根部，另一指針根部掛上300g砝碼，在左側(cè)標(biāo)尺上讀數(shù)。
（2）膨脹值測定將沸煮箱中取出的帶試件的雷氏夾放于墊塊上，指針朝上，放平后在上端標(biāo)尺讀數(shù)。然后根據(jù)GB1346-89計算膨脹值。
5、保養(yǎng)
1、定期檢查左臂架與支架桿的垂直度和各緊固件是否松動。
2、墊塊上不得有銹斑污垢等物。
3、用完后除標(biāo)尺涂防銹油并妥善保管，避免生銹和碰傷。
更多
