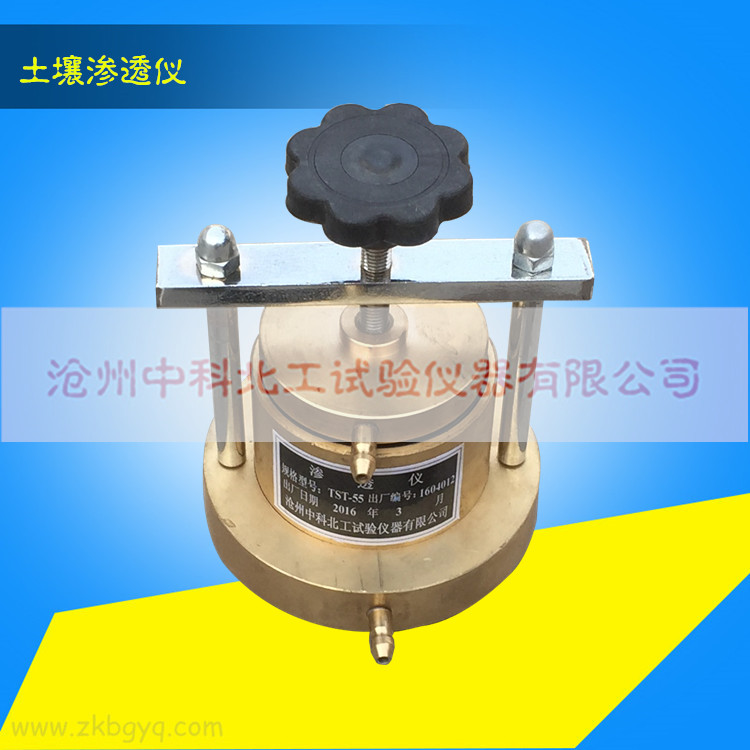

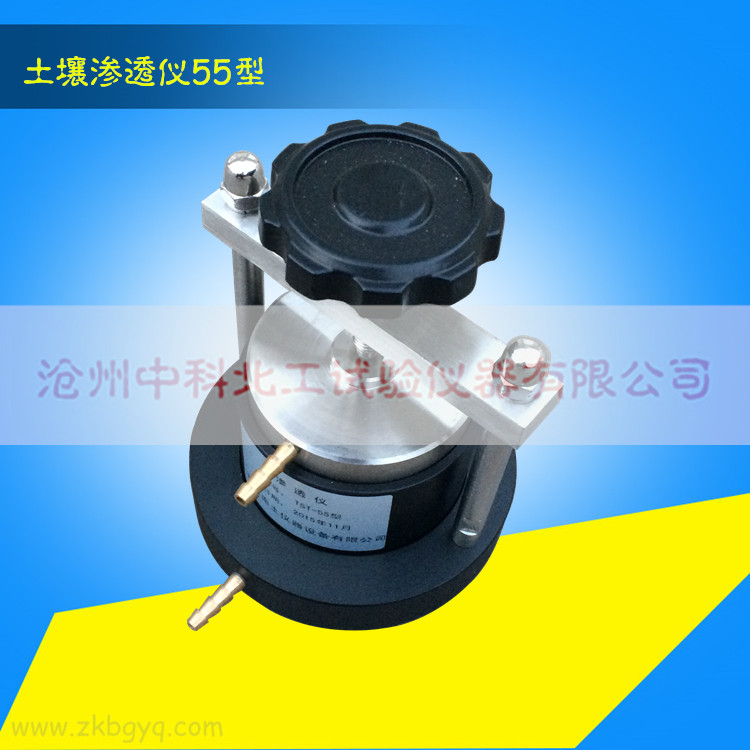

土壤滲透儀55型
TST—55型
一、用途及使用說明
本儀器可供測定粘質土在變水頭下滲透試驗。
二、結構性能
該儀器與WS—55滲透儀原理用途完全相同，在壓緊方式上改成中間螺旋桿旋壓，并對同類型儀器不足之處做了適當改進，操作使用更為簡便。

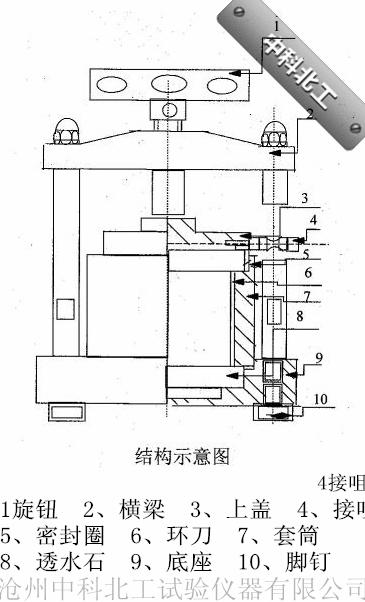

儀器主要由上蓋，底座，套座，環刀，透水石，螺桿等組成（見示意圖）。
本儀器不附供水設備 技術Q Q：9 16129270
本儀器設計制造符合GB9357-88、《土工試驗規程》（SL237-1999）、《公土工試驗規程》（T0130-93）中的粘質土在變水頭下滲透試驗。
三、主要規格，
1、試樣尺寸：Φ61.8mm、高40mm（面積 30cm2）
2、儀器外形尺寸：Φ118（管咀除外）高度約155mm
3、儀器凈重約3.5kg
四、操作步驟
1、參照水電部土工試驗規程SD128-012-84，制備樣，或參照J(rèn)TJ051—93《公路土工試驗規程》T013—93
2、把滲水石，密封圈放入底座中，將套筒內壁涂一層凡士林，放入土樣環刀，刮凈多余凡士林置于底座上。
3、放上密封圈，透水石，上蓋，旋緊螺桿，不得漏水漏氣。

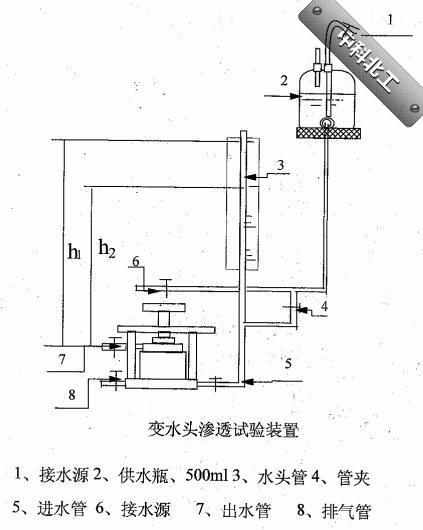

4、把進水管口與供水裝置聯通，售后咨詢：1.3722705231并通水排氣放平儀器。
5、在不大于200cm水頭作用下靜置某一時間，待出水管口有水逸出后即可開始測定。
6、試驗時，將水頭管沖水至需要高度后關管夾開動秒表，同時測記起始水頭h1,經過時間t后，再測記終了水頭h2，如此連續測2-3次后，再使水頭管水位回落至需要高度，再連續測記數次，前后需6次以上，試驗終止。同是測記試驗時與終止時的水溫。
7、按式計算（變水頭）滲透系數；
式中：
a——變水頭管截面積，cm2；
L——滲徑，等于試樣高度cm；
h1——開始時水頭，cm；
h2——終止時水頭，cm；
五、注意事項：
1、上蓋出水管處橡膠管不易套至根部 ，須留出6mm以上。以防與套筒受壓。
2、每次用完應擦凈晾干，密封圈宜抹以滑石粉保存。
3、切土環刀應妥善保管，防止刃口碰損。
售后咨詢：1372.2705231
六、備件
除結構圖示外備有：
O型密封圈 Ф80×3.1 2件
O型密封圈 Ф75×5.7 2件
透水石 Ф68×10 1件
Ф65×10 1件
說明書
合格證
