混凝土拌合物含氣量測定儀
- 型號：HC—7L
一、概述
本測定儀測定混凝土拌合物中的含氣量。適用于集料粒徑不大于40mm、含氣量不大于10%、有塌落度的混凝土。
本機具有操作簡便，測量標準，讀數直觀等優點，是一種先進的混凝土拌合物含氣量測定儀、其測定方法符合GBJ80—85普通混凝土拌合物性能試驗方法關于混凝土拌合物含氣量試驗的有關規定。
二、技術參數
1、量體容積：7升（其內徑與深度相等）
2、含氣量量程：≤10%
3、使用粗骨料的最大粒徑：≤40mm

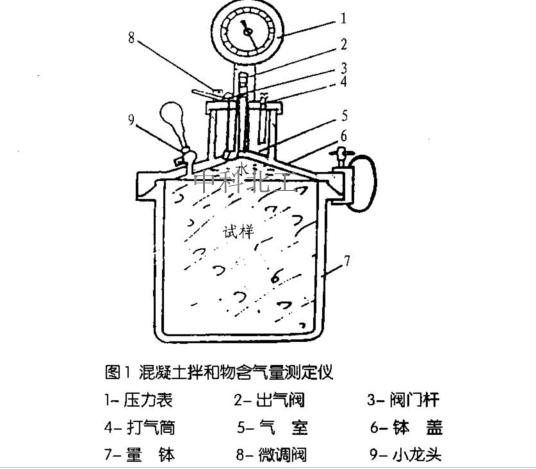

1、壓力表 2、出氣閥 3、閥門桿 4、打氣筒 5、氣室 6、缽蓋 7、量缽 8、微調閥 9、小龍頭
三、混凝土拌合物含氣量測定
1、用濕布擦凈量體與缽蓋內表面，并使量缽呈水平放置。
2、將新拌混凝土拌合物均勻的裝入量體內，是混凝土拌合物高出量缽少許，裝料時可用搗棒稍加插搗，裝好后，當用振動臺，振實時、震動過程中如混凝土拌合物沉落到低于內口，則應隨時添加混凝土拌合物，震動至混凝土表面平整，呈現有光時即停止震動。不用振動臺而換用搗棒搗實時，將混凝土拌合物分三層裝入，每層搗實后約為量缽高度的三分之一，插搗底層時搗棒應貫穿整個深度。插搗上層實，插搗應插入下層10—20mm。每層倒完后、可把搗棒墊在量缽底部，將量缽左右交替的顛擊地面15次。
3、搗實完畢后、應立即用刮尺刮去表面多余的混凝土拌合物，表面如有凹陷應予填補然后用鏝刀抹平，并使表面光滑無氣泡。
更多信息請查看中科北工網站或聯系客服。
一、概述

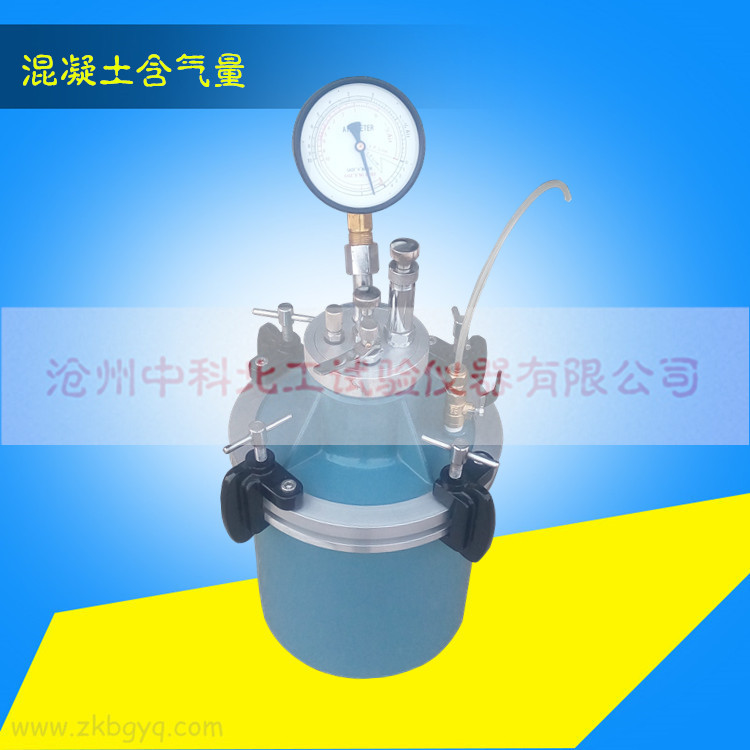

HC—7L混凝土含氣量測定儀是用來測定混凝土拌和物中的含氣量，適用于集料顆粒徑不大于40mm，含氣量不大于10%，有塌落度的混凝土。本機具有操作簡便，測量準確，讀數直觀等優點，是一種先進的混凝土拌和物含氣量測定儀。其測定方法符合GBJ80—85《普通混凝土拌和物性能試驗方法》關于混凝土拌和物含氣量試驗的有關規定，和交通部發布JTJ053—94—07—06《公路工程水泥混凝土試驗規定》的全部規定。
（我公司有砼含氣量，砂漿含氣量，仿日含氣量，純進口含氣量測定儀等。）
滄州中科北工試驗儀器有限公司
二、技術參數：
1、具體容積：7L（其內徑與深度相等）
2、氣室容積：0.35±0.05L
3、量程：0—10%
4、分度值：0.2KN
5、精度：量程的6%以內為0.1%
量程的6%—10%之間為0.2%
6、骨料最大粒經：≤40mm
7、外形尺寸：（直徑×高）340×450mm
8、重量≈10Kg
三、操作規程
1、用濕布擦凈量缽與缽蓋內表面，并使量缽呈水平放置。
2、將新拌混凝土拌和物均勻的裝入量缽內，使混凝土拌和物高出量缽少許。裝料時可用搗棒稍加插搗，裝好后，當用振動臺（振動臺頻率50HZ，空載時振幅0.5±0.1mm）振實時，振動過程中如混凝土拌和物沉落到低于內口，則應隨時添加混凝土拌和物，振動至混凝土表面平整，呈現釉光時即停止振動。
不用振動臺而換用搗棒搗實時，中科北工，將混凝土拌和物分三層裝入，每層搗實后約為量缽高度的三分之一，插搗地層時搗棒應貫穿整個深度。插搗上層時，搗棒應插入下層10—20mm。每層搗實后，可把搗棒墊在量缽低部，將量缽左右交替地顛擊地面15次。
3、搗時完畢后，應立即用刮尺刮去表面多余的混凝土拌和物，表面如有凹陷應予填補，然后用鏝刀抹平，并使其表面光滑無氣泡。
4、擦凈量缽和缽蓋邊緣，將O形橡膠密封圈（238×8.6）放于缽蓋邊緣的凹槽內，蓋上缽蓋，用夾子夾緊，使之氣密良好，并用水平儀檢查水平。
5、打開水龍頭和出氣閥，中.科北.工用注水器從小龍頭處往量缽中注水直至水從氣閥口流出，再關緊小龍頭和出氣閥。
6、關好所有的閥們，用打氣筒打氣加壓，使表壓稍大于0.1MPA
注：（1）每當讀取壓力時，用指尖輕彈表盤并待指針停止擺動后再讀數。（2）0.1MPA壓力線為儀器的初始壓力線，0.1MPA為儀器的初始壓力。
7、按下閥門桿2—3次，用木棰輕敲量缽的四周，使壓力均勻分布于試樣各處，再次按下閥門桿，待壓力表指針穩定后，測得壓力表度數，并根據儀器標定的含氣量與壓力表讀數關系曲線，得到所測混凝土拌和物樣品的儀器測定含氣量A值。
8、測試完畢后：
（1）、打開出氣閥，從量缽中防氣。如須對同一試樣重復測定含氣量時，則重復上述5—7步驟。
（2）、打開小龍頭，送開夾子，取下缽蓋。
（3）、倒掉量缽中的混凝土拌和物試樣，清洗缽蓋和量缽的內表面。
（4）、含氣量測定儀如不繼續使用。需打開微調閥放氣，使氣室壓力與大氣一致。
注：在操作過程中，如氣室壓通過微調閥放盡，而量缽內還有壓力時，絕對不能按下閥門桿，否則會把水吸入氣室，使以后的測試產生誤差。
四、混凝土拌和物的測定
1、在進行混凝土拌和物含氣量測定之前，首先應測出骨料的含氣量值，其測定方法按下步驟進行。按下計算出每個試樣中的粗、細骨料重量。
V
Wg = ———×Gg （2—1）
1000
V
Ws = ———×Gs （2—2）
1000
式中：WG、WS—分別為每個試樣中的粗、細骨料重量（KG） V—含氣量測定儀量缽容積（升） Gg、Cs—分別為每立方米混凝土中的粗、細骨料用量
2、量缽中先盛三分只一高度的水，把稱好的粗、細骨料拌勻，慢慢倒入量缽，加入試樣時，應盡量少帶入空氣，水面每升高20—30mm時，就應輕輕插搗10次，并稍予攪動，隨時輕擊量缽，以排除空氣。中.科北.工，加料過程中始終使水面操持高出料的頂面，骨料全加入后，再浸泡五分鐘，并輕敲量缽體壁，排除氣泡，然后除去水面泡沫，加水至滿。
3、擦凈量缽和缽蓋邊緣，將O形橡膠密封圈（230×8.6）放于缽蓋邊緣的凹槽內，蓋上缽蓋，用夾子夾緊，使之氣密良好，并用水平儀檢查水平。其余步驟按混凝土拌和物含氣量測定的有關規定，測得集料含氣量 C。
五、混凝土含氣量測定儀試驗結果計算
含氣量按下式計算：
A=A1—C
其中：A—混凝土拌和物量（%）
A1—儀器測定含氣量（%）
C—集料含氣量（%）
以兩次測值的平均值作為試驗結果。如兩次含氣量測值相差0.2%以上時，須找出原因重做試驗。
六、儀器含氣量的標定
每臺儀器出廠前都精確標定過，并備有標定結果，但不時地再標定，以保證混凝土拌和物含氣量測值的準確，也是可行的。
標定包括以下3步：
1、量缽容積的標定
a、準備一塊平整的玻璃板，將它和空的量缽一起稱量W2（精確至0.05kg）;
b、在容器中加滿水，并用玻璃板沿上緣滑過，不時用注水器加水，使量缽內盛滿水而玻璃板下無氣泡，將盛滿水的量缽與玻璃板一起稱中，得重量W1（精確至0.05kg）則量缽的體積V：
W=W1—W2（W、W1、W2—kg）
V=W1—W2（W、W1、W2—kg）
V=Wr （V—L）
r— 標定時溫度下水的比重（r—kgL）
2、含氣量0%的標定。
a、量缽內加滿水，并把標定管2接在缽蓋下面的小龍頭的端部。
b、打開小龍頭，把缽蓋輕放在量缽上，用夾子夾緊，用水平儀檢查儀器水平，
C、送開出氣閥，中科北工，用注水器從小龍頭處加水直至出氣閥出水口冒水為止，然后關閉小龍頭和出氣閥。
注：缽蓋下的空間，必須用水完全充滿，否則讀值將不能反應正確的含氣量值。
d、用打氣筒打氣加壓，使表壓稍過0.1MPA，停5秒鐘后，用微調閥調壓，使表壓準確的停在0.1MPA上，輕敲表盤，表壓仍為0.1MPA，然后按下閥門桿2—3次，使氣室壓力與量缽壓力平衡，讀壓力表數值相當于含氣量0%。
3、含氣量1%—10%刻度的標定：
儀器含氣量0%標定后，將標定管1接在缽蓋小龍頭上端，通過標定管1從量缽中把水吸到量筒中。
具體操作方法如下：
a、按下閥門桿，慢慢打開小龍頭，量缽中的水就通過標定管1流到量筒中，若水流不暢，先關上小龍頭。
b、打開出氣閥，使量缽內壓力與大氣壓平衡，再關上出氣閥，用打氣筒加壓，中.科.北.工使表壓稍過0.1MPA，停5秒鐘。
C、用微調閥調壓，使表壓準確的停在0.1MPA上，停5秒鐘，按下閥門桿2—3次，待指針穩定后，此時讀得的壓力值相當于含氣量1%，同樣方法測得2%、3%、4%、......10%的壓力表讀值。
d、嚴格按標定順序標定2次，所得的0%、1%....10%的含氣量點的壓力表讀數，相對應的二個讀數，取它們的算術平均值。以壓力平均值為橫坐標，含氣量值為縱坐標，繪制含氣量與壓力值之間的關系應符合玻儀爾定律（p1v1=p2v2）.如發現顯著偏離，則應尋找原因，重新標定。
我公司提供多種規格型號混凝土含氣量，如HC-7L型，AHC-7L型，LA-316型，HC-615型，CA-5型等，仿日、防美，直讀，數顯等多種類多價位。
本使用說明書在一定時期后，產品結構由于某種原因可能做些改動，改進后與本說明書可能有些小的出入，不另行通知。
