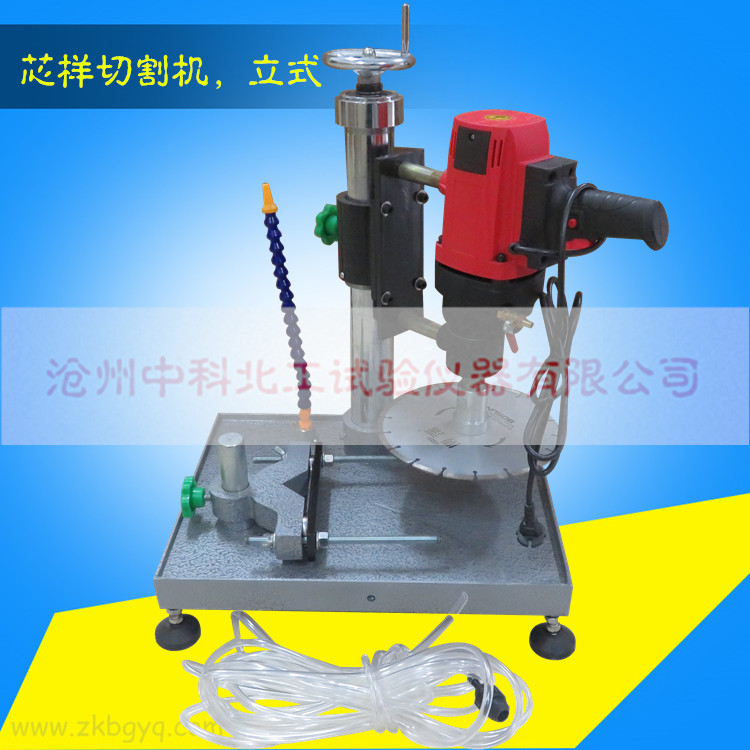

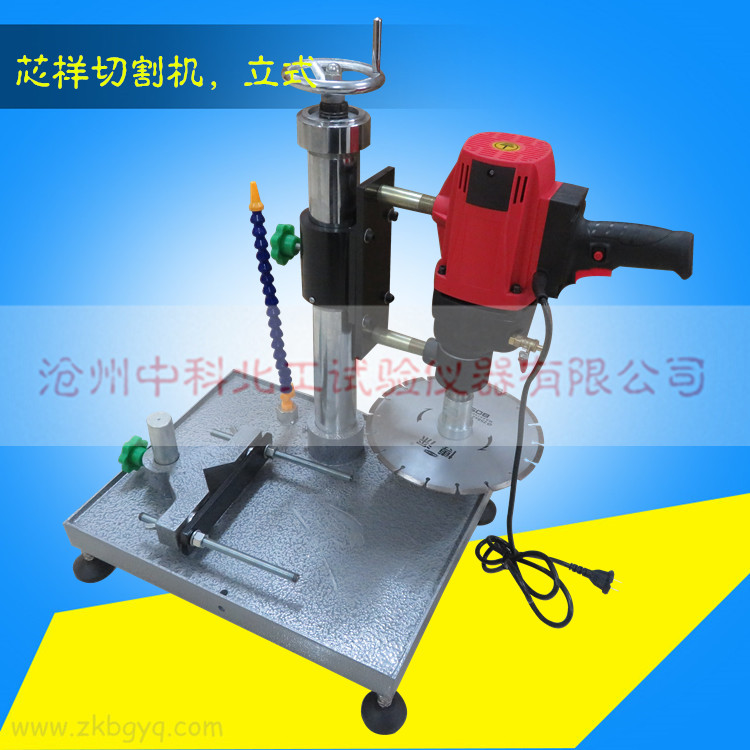

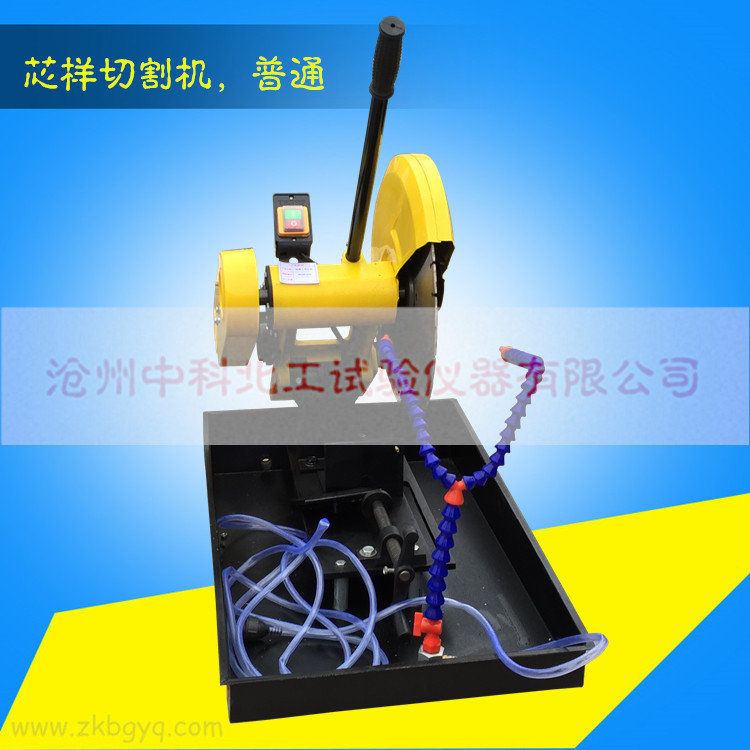

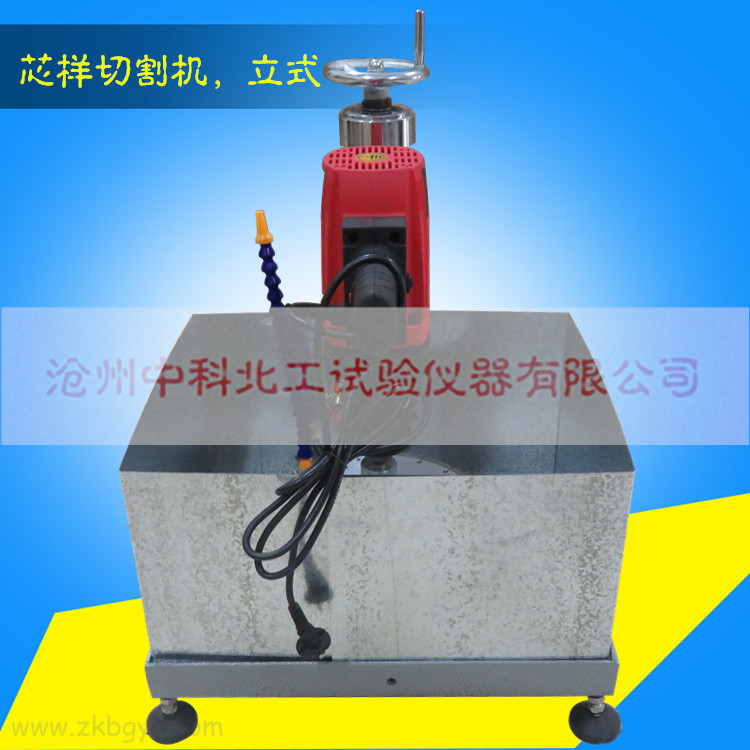

芯樣切割機
- 型號：HQP—150型
一、概述
HQP混凝土切片機，是電動金剛鋸片切割機。適用于采用鉆孔取芯法檢測混凝土抗壓強度時對鉆取芯樣不規則兩端面進行鋸片，以達到使芯樣具有較規則兩端面，及要求的長度。本機備有專用夾具能保證件夾緊可靠，鋸切端面平整，不會發生周邊崩損現象。
本機采用的金剛石鋸片，具有剛好度，使用壽命長，切割效率高等特點，因此廣泛用于混凝土檢測對中試樣進行鋸切。也可用于建筑施工中，對異性磚的鋸切工作。
二、主要技術參數
1、鋸切試件直徑：φ50、φ75、φ100、φ150mm
2、鋸切試件長度：大于40mm
3、主軸轉數：2300r/min
4、電機額定功率：2.2rw
5、鋸片直徑：φ400mm
6、外形尺寸：900×460×830mm
7、整機重量：80kg
三、工作原理
切片機是利用金剛石鋸片在高速旋轉中，對混凝土試件鋸切的。當手柄開關閉合時接觸器接通三相電源，使電機旋轉，并通過皮帶傳動使金剛石鋸片旋轉。試件被裝卡在夾具內，用手壓手柄使鋸片與試件接觸即可鋸切。當水咀接通自來水時，二根水管中噴出的水對金剛石鋸片起到冷卻作用。
四、使用方法
用塑料水管接通水源，將冷卻水管對準鋸片兩側切點，接通電源，手持手柄開關并接通開關，待鋸片正常運轉后慢慢地將鋸片壓向試件進行切割，為了保證時間的鋸切尺寸盡量一次切割完成。
另有DF—400型汽油機切片機
本機為手推式、切割深度可由升降手把調節，動力采用汽油機（本田），鋸片采用特制適合切割瀝青，水泥路面的金剛石鋸片，切割速度和延長距離是一般的2-3倍，該機適用于交通，市政，建筑等單位，在修補公路，街道瀝青路面時，將坑凹周圍的切除，銷售熱線1372 2705231另外可對整個鋪筑的瀝青水泥面切割縮縫，鑲界條，還可對水泥制品，石板料切割和開槽。
特點：具有動力大、操作方便、可室外無電源使用。
汽油機切片機技術參數
|
技術參數 |
DF—400型 |
DF—350型 |
|
1、鋸片直徑 |
Φ400mm |
Φ350mm |
|
2、鋸片厚度 |
3—4mm |
3—4mm |
|
3、最大切割深度 |
130mm |
110mm |
|
4、切割速度 |
1—2m/min |
1—2m/min |
|
5、配用動力 |
本田汽油機 |
本田汽油機 |
|
6、動力功率 |
9HP |
7.7HP |
|
7、外形尺寸 |
1300×550×1000mm |
1300×500×950mm |
|
8、重量 |
140KG |
120KG |
