貫入式砂漿強度檢測儀
一、產品概述
1、貫入法檢測是根據測釘貫入砂漿的濃度和砂漿抗壓強度間的相關關系，采用壓縮式作彈簧加荷，把一測釘貫入砂漿中，由測釘?shù)呢炄肷疃韧ㄟ^測強曲線來換算砂漿抗壓強度的一種新型現場檢測方法。
2、貫入法檢測砂漿抗壓強度技術在砂漿強度檢測技術領域中因其：（1）操作簡單；（2）檢測結果準確；（3）試驗費用低廉等優點深受用戶好評，銷售熱線1372 2705231也是目前現場砂漿強度檢測中使用最為廣泛的一種檢測技術。符合行業標準《貫入法檢測砌筑砂漿抗壓喲度技術規程》（JGJ/T136-2001）。
3、SJY800B型貫入式砂漿強度檢測儀（簡稱：砂漿貫入儀），用于砌體砂漿強度檢測，它采用杠桿式加力方法，具有重量輕，操作簡單，檢測精度高等特點，即減輕了檢測人員的勞動強度，又提高了檢測效率，是回彈法、原位推出法等方法的替代產品，其產品性能達到了國際領先水平。
二、技術參數：
1、貫入儀貫入力：800±8N
2、工作行程（貫入深度）：20±0.1mm
3、數顯貫入深度分度值：0.01mm
4、測釘長度：40±0.1mm
5、測釘直徑：3.5mm
6、測釘頂尖錐度：45°
7、測釘量程槽長度：39.5+0.1mm
7、售后咨詢：1.3722705231
8、使用環境溫度：-4℃～40℃
三、使用說明：
1、貫入檢測步驟：
（1）用砂輪片將砌縫表面打磨平整。
（2）將測釘插入貫入桿的測釘座中，測釘尖端朝外。
（3）左手水平托住貫入儀，右手將搖柄套入儀后部的螺母上，然后順時針旋轉7~9圈，妝發現扳機晃動一下，表明貫入儀掛起鉤已掛上，此時停止搖柄順時針旋轉，改為逆時針旋轉，將螺母退回貫入桿末端，這時貫入儀便可進入下面的檢測了。
（4）檢測時，一手水平托住貫入儀，讓貫入儀的扁頭與打磨平整的砌縫表面接觸上，另一手扣動扳機，貫入儀自由釋放能量，這樣就完成了一次檢測；售后咨詢：1372.2705231移開貫入儀及測釘，用吹風器吹吸一下測孔。
（5）最后用深度測量表測量測 深度，從表盤上的直接讀取測量表顯示值di，并記錄在記錄表中，貫入深度按下式計算： di=20.00-di′
這樣就完成了次完整的檢測工作，查測強曲線便知砂漿強度。
2、測點布置
（1）檢測砌筑砂漿抗壓強度時，應以面積不大于25m2的砌體構件或構筑物為一個構件。
（2）按批抽樣檢測時，應取齡期相近的同樓層、同品種、同強度等級砌筑砂漿且不大于250m2砌體為一批，帛樣數量不應少于砌體總構件的30%，且不應少于6個構件。基礎砌體可按一個樓層計。
（3）被檢測灰縫應飽滿，其厚度不應小于7mm，并應避開豎縫位置、門窗洞口、后砌洞口和預埋件的邊緣。
（4）多孔磚砌體和空斗墻砌體的水平灰縫深度應不大于30mm。
（5）檢測范圍內的飾面層、粉刷層、勾縫砂漿、浮漿以及表面損傷層等，應 清除干凈；應使待測灰縫砂漿暴露并經抽樣調查平整后在進行檢測。
（6）每一構件應測試16點，測點應均勻分布在構件的水平灰縫上，相鄰測點水平間距不宜小于240mm，每條灰縫測點不宜多于2點。

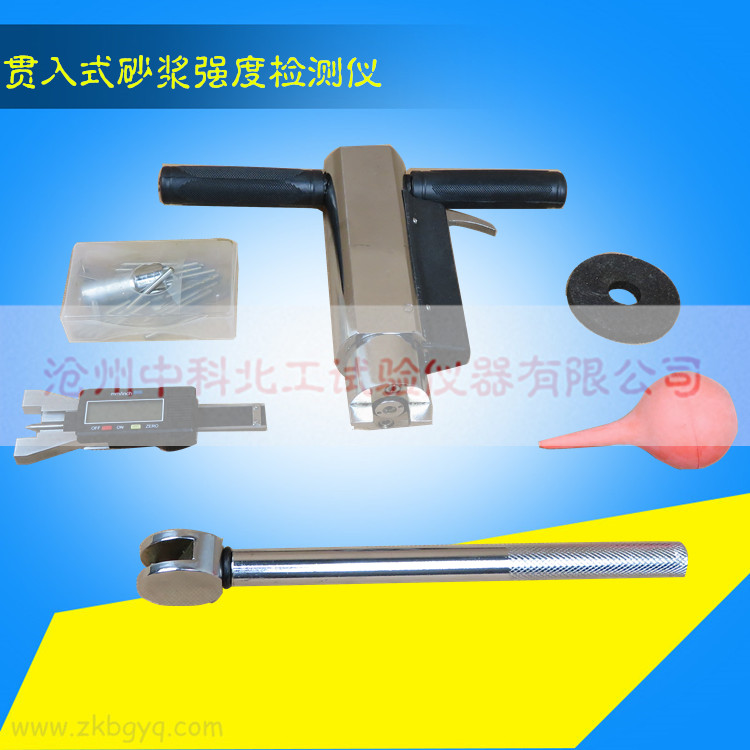

四、產品配置
1、SJY800B型主機：1臺（帶數據處理器）；
2、貫入深度測量尺：1只
3、測釘：一盒（40個）
4、測釘量規：1 只
5、測釘座螺母旋緊扳手：1個
6、加力器：1個
7、吹風器：1個
8、砂輪：1塊
9、弧線鉤式省力杠桿：1個
10、直讀自復位式數顯貫入深度測量表：1只
11、儀器檢驗合格證書：1本
12、行業標準規范：1本
13、說明書：1本

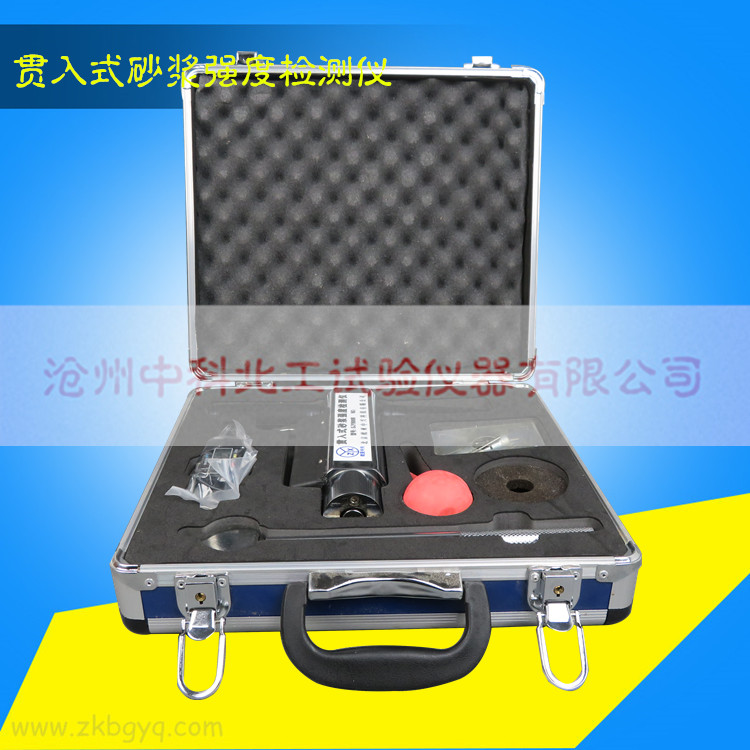

14、鋁合金包裝箱：1只
五、產品配置詳細介紹
（1） 貫入儀主機：它采用機械貫入方式，依靠特種裝置的彈簧提供檢測所需的能量，由于彈簧的每次壓縮量相同，因而使每次釋放的能量相同，這樣就保證了檢測的準確性、可靠性。
（2）貫入深度測量尺：它是用來測量貫入儀主機測試產生的測孔深度，所測數據為實際深度，不需要計算，任意點調零。
（3）特制測釘：它是由特種鋼材經過磨制而成的，客服熱線：1372.2705231是貫入儀主機檢測時必備的專用工具，測釘在插入貫入儀主機的測釘座后，從貫入儀主機中受壓縮彈簧釋放時產生的能量中獲取動量，貫入砂漿中，特制測釘具有極強的硬度，可以保證重復使用數次而不影響檢測的精度。
（4）測釘量規：它是當一根測釘經多次使用后還能否繼續使用的衡量工具。在衡量一根測釘?shù)膲勖鼤r，將測釘量規放置于一水平面上，然后將待衡量的測釘根部抵住量規槽的一端，順著量規槽的方向?qū)y釘放下，看測釘能否通過量規槽，若通過了，則此根測釘則不能使用。
（5）測釘座螺母旋緊扳手：用于旋緊測釘座螺母以固定測釘。
（6）加力器：它是主機工作時的輔助工具。依據杠桿原理設計，采取偏心輪形式設計制作，能輕便快速的給貫入儀主機加荷。
（7）吹風器：它是用于吹吸測孔中可能存有的灰塵及砂粒，防止由此而帶來的檢測誤差。
（8）砂輪片：用于打磨砂漿表面，使其平整以消除測量測孔深度時可能產生的誤差。
六、常見故障及排除
現象1.無法掛起鉤： 原因掛鉤磨損或螺母磨損， 處理方法：返回廠家更換掛鉤或更換螺母。
現象2 貫入力很低： 原因工作彈簧斷裂，處理方法：返回廠家更換彈簧，重新校準。
現象3.掛鉤后釋放不了: 原因：貫入桿端頭被卡住， 處理方法：貫入桿另一端用錘用力敲擊一下
現象4.貫入深度測量表測頭斷了： 原因人為摔壞， 處理方法：更換測頭或重新購買一只貫入深度測量表。
現象5.測釘插不進去： 原因貫入儀主機空彈了， 處理方法：松開小螺帽，將測釘座口擴開
七、維護、保養
1、貫入儀主機使用一段時間后，需擰開后蓋，給減壓軸承抹上一些機械用黃油，這樣在旋轉螺母時比較省力。
2、貫入儀在掛鉤狀態時不應保持較長時間，應盡快釋放工作彈簧。
3、不得隨意空彈及拆卸貫入儀主機，以免影響使用壽命和測試精度。
4、貫入深度測量表應輕拿輕放，注意保護測頭，以防摔壞。
5、貫入儀每年至少應在法定劑量部門校準一次
八、使用注意事項： 銷售Q Q：91612 9270
1、貫入式砂漿強度檢測儀在掛鉤狀態時不應保持較長時間同，應盡快釋放工作彈簧。
2、不得隨意空彈及拆卸貫入儀主機，以免影響使用壽命和測試精度。
3、數顯貫入深度表應輕拿輕放，注意保護測頭，以防摔落。
4、貫入儀每年至少應在法定計量部門校準一次。
