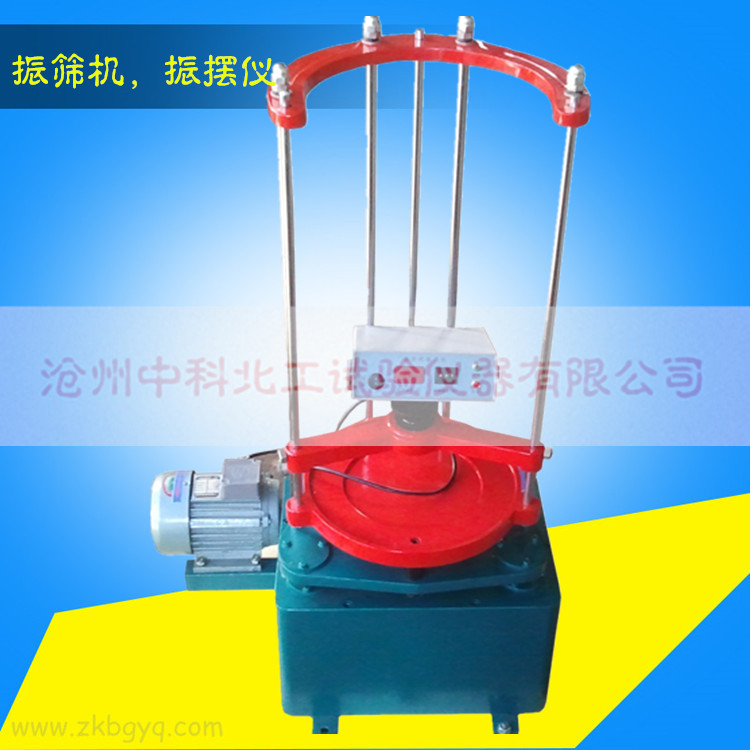

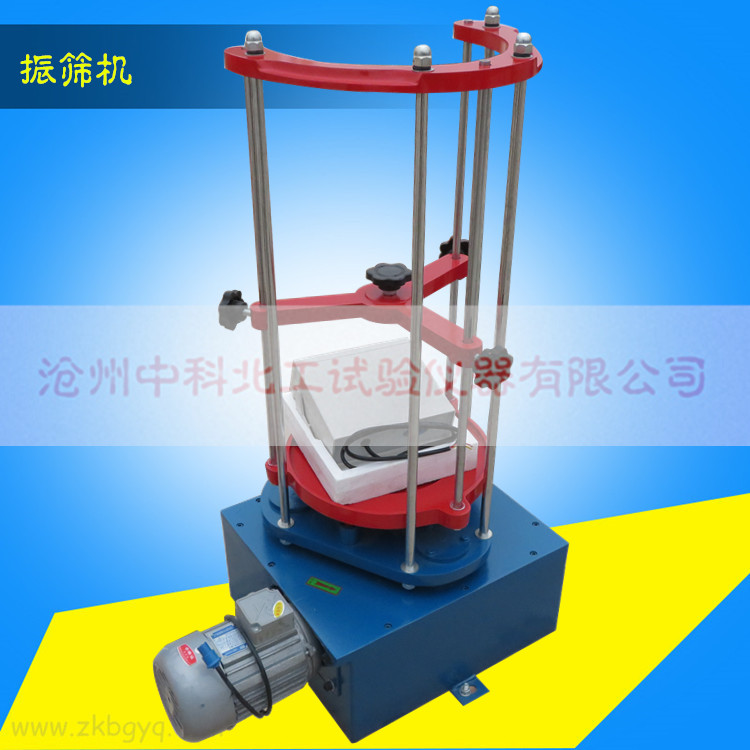

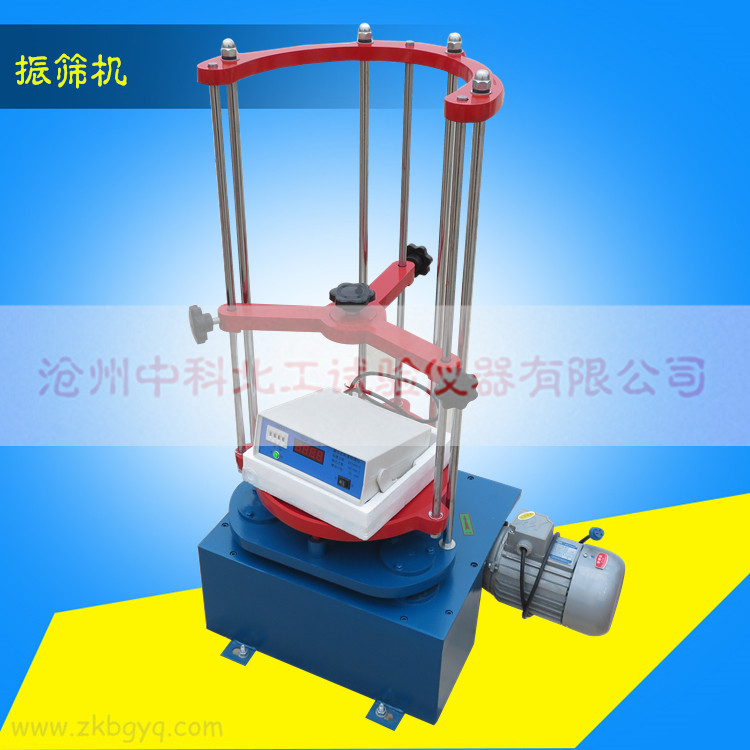

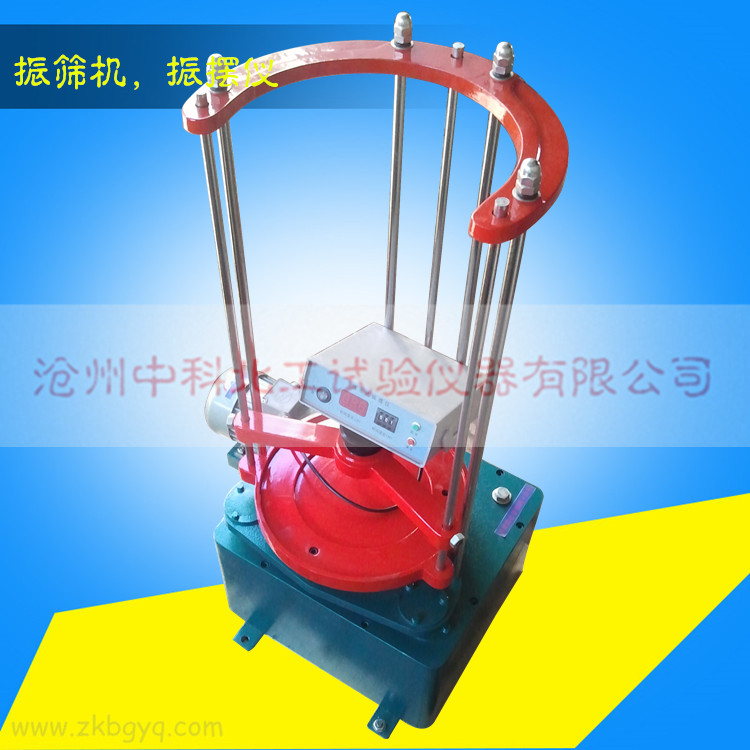

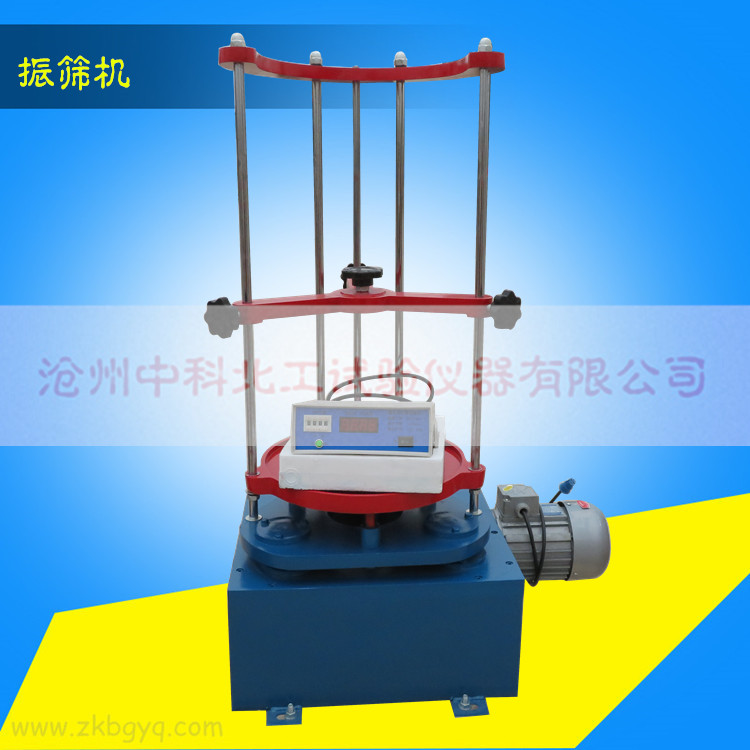

震擊式標準振篩機
- 型號：ZBSX-92A
一、用途
92A型振篩機適用于地質、冶金、化工煤炭、國防、科研、砂輪、水泥、建筑等部門的化驗和試驗室中對物料進行篩分分析。
二、原理
該機主要有轉動、擺動震擊、夾緊機構及電器這五部分組成。
電動機通過傳動片，傳遞給主軸，有主軸上的蝸輪帶動偏心軸作回轉運動，亦有主軸上的蝸輪付帶動凸輪軸作震擊運動，使篩座具有回轉及震擊雙重運動，以達到篩具對物料進行分篩之目的。
三、技術參數
1、篩具最大直徑：300毫米
2、篩層疊高：440毫米
3、擺動行程：25毫米
4、左右擺動次數：221次/分
5、震擊次數：147次/分
6、上下震幅行程：6毫米
7、定時范圍：0-60分鐘
8、電機功率：370W
9、電 壓：380V
10、轉 速：1400轉
11、重 量：100KG
四、使用說明
1、在按入分樣套篩時，應按照篩孔大小順序選放，孔徑大的放在上，孔徑小的放在下，加上篩具底盤，再將物料放入最上一層的篩具內，然后再把物料的套篩放到本機的底盤上，隨后旋緊頂蓋手柄，以固定篩具。
2、插上電源插頭，扭動定時開關按所需的工作時間，按下控制按鈕，該機自動在指定時間內往返運動。
3、待定時器到達選定時間的定位，震篩機就自動停止工作。
4、反時針方向旋轉手柄，提起上蓋，并固定在立桿上，取下篩具，依次將震篩后的各號篩子內的物料進行測定。
5、初次工作時，如不上下震擊，因電機倒轉將電源線插頭，切斷電源。
五、安裝保養說明
1、該機須用地腳螺栓固定后可使用，流動使用需用相對穩固的機座。
2、為防止使用過程中電纜磨損出現漏電現象，裝機須接入地線，安全可靠。
3、每次篩選使用后，應清除殘余灰塵、沙粒。嚴禁水洗以免銹蝕機頭，安放順序不能顛倒。
4、電機、機箱每年清洗一次，變速箱兩年加油一次，以確保機件的使用壽命，不使用應加防塵罩。
