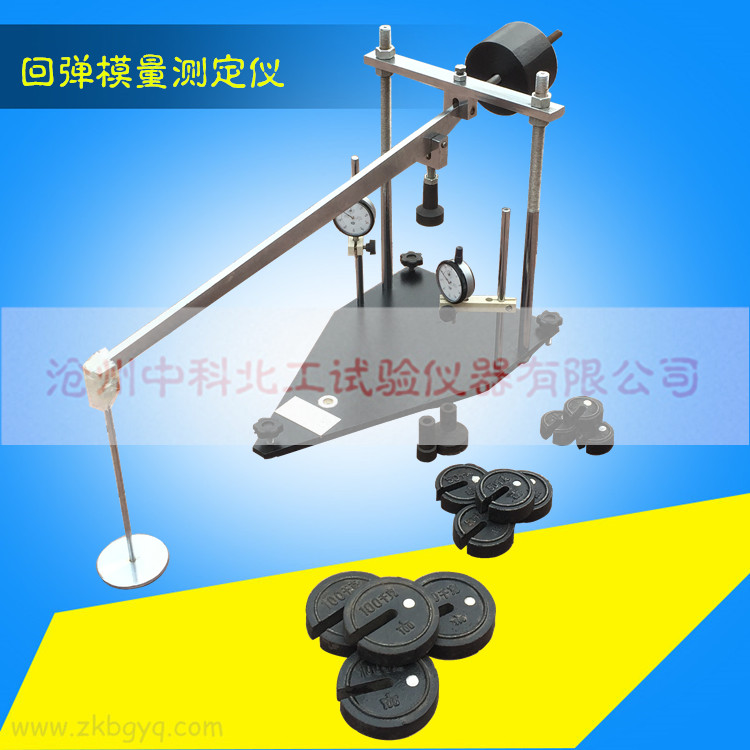

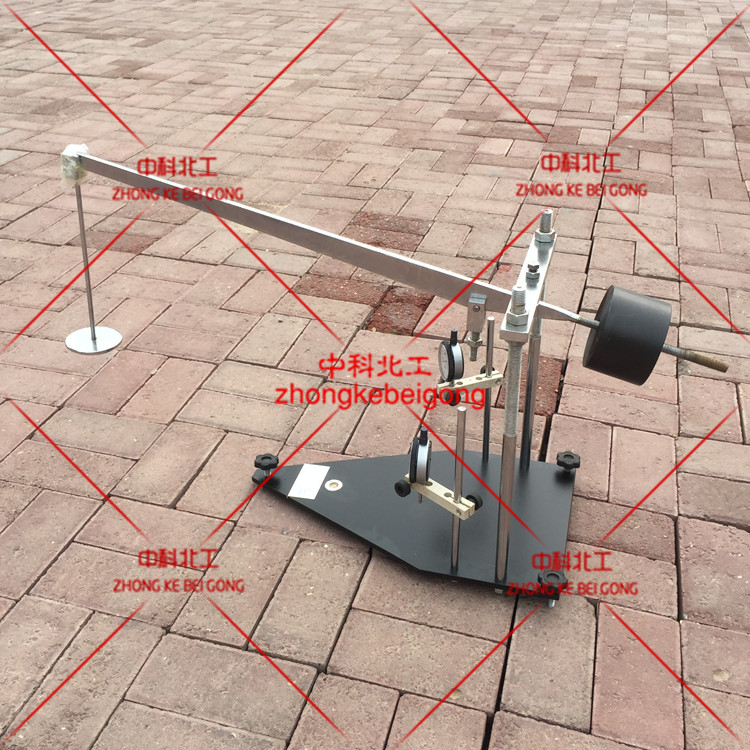

回彈模量測定儀
一、儀器的用途
本儀器適用于在室內對細顆粒土或粒徑20毫米以下的級配集料試件進行回彈模量測定。
最大粒徑大于20毫米的級配集料，仍采用20毫米以下的級配集料進行試驗。此時所得的集料回彈模量可能偏小些（僅指內徑為152毫米的試筒。如試筒內徑為200毫米、集料的最大粒徑可以增大到25毫米）。
二、儀器的原理及主要技術規格
試件在一定載荷的作用下產生形變，卸去載荷，形成恢復。但載荷大于試件的彈性變形時即產生塑料性變形。本儀器采用杠桿法對試件進行加荷、卸荷試驗，以得到試件的回彈模量和塑限值。銷售Q Q：91612 9270
主要技術數據
1、杠桿比：10:1
2、承載板面積：Φ25.2毫米—5平方厘米
Φ37.4毫米—11平方厘米
Φ50.5毫米—20平方厘米
例：加壓端砝碼重量為5KG×10—50KG
三、試驗時應配備的器具
1、百分表二只
2、秒表一只
3、天平，感量0.01克，一臺
4、臺秤，稱量10KG，感量1～5克，一臺
5、試筒，即內徑152毫米，高171毫米擊實儀一套
6、篩：孔徑60、40、25、20、5毫米等圓孔篩
6、銷售Q Q：91612 9270
7、拌和工具：盤、刀、小鏟等
8、量筒：100毫升和500毫升各一個
9、直刮刀：長200—250毫米，用以刮平和修飾試件表面，同時配一長150毫米的尖頭修土刀
10、烘箱
11、脫模器
注：用戶自備
四、試驗步驟
1、試料的準備。如試料為粗顆粒的級配集料，則篩去試料中直徑大于20毫米顆粒。如20毫米以下集料顆料的顆粒組成不符合級配要求，則添加所缺粒料，使其達到級配要求。
2、擊實試驗。按擊實試驗法測定材料的最佳含水量和最大干容量，并繪制含水量——干容重關系圖。
3、制試件，對于路基土做3—4組擊實功能不同的試件。
例如：擊實功能分別為5.6kgcm/cm3（相當于輕型擊實試驗方法），12.5kgcm/cm3,19.5kgcm/cm3左右的試件，每組6—7個點，利用這些試件做回彈模量試驗。
對于路面材料，咨詢熱線：137.22705231參照承載比試驗法的制件法制取試件，同一種試件做2—4個，其中一半進行泡水測膨脹量，然后一起進行逐級加荷、卸荷試驗（即測回彈模量）。
4、回彈模量測定儀的操作
裝置如圖
（一）選定承載板上單位壓力：
1、對于計算含水量大于塑限的土基用0.5—1.0kg/cm3。
2、對于計算含水量小于塑限的土基用0.1—2.0kg/cm3。
3、對于底基層材料。用3—4kg/cm2。
4、對于基層材料用5—7kg/cm3。
（二）將帶試筒的試驗倒置在儀器的底板上，安放直徑約為試筒四分之一的承載板；調平杠桿，使加砝碼的一端略翹上，并安置百分表。
（三）預壓：先用計算的最大載荷對試件進行1—2次加荷，卸荷預壓試驗。在試驗過程中，進一步調整承載板的位置、承載板與試樣表面的接觸、杠桿的高低，并調整百分表的指針指零，并使百分表預壓1毫米。
（四）測回彈形變：將計算好預定的單位壓力分成4—6個等份，作為每次加荷的數量（最后一級荷載可略大于預定的計算總壓力）。咨詢熱線：137.22705231
（1）施加第一級荷載（如為預定最大荷載的五分之一），用秒表計時，待荷載作用達1分鐘記錄百分表讀數，同時卸去荷載，讓試樣的形變恢復，到1分鐘記錄百分表的讀數。、
（2）在結束前一步驟的同時施加第二級荷載（即預定荷載的五分之二）。待荷載動作用表達1分鐘時，記錄百分表讀數，并卸去載荷，讓試樣的形變恢復，到1分鐘時記錄百分表讀數。
（3）按上述步驟逐級進行第三、第四直至最后一級加荷、卸荷試驗。

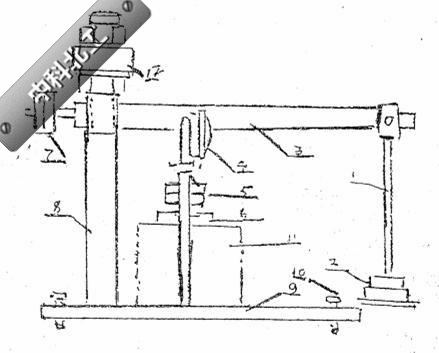

回彈模量測定儀結構示意圖
1、加載桿 2、砝碼 3、杠桿 4、百分表 5、壓頭 6、承載板 7、平衡體 8、立柱 9、底板 10、調平絲 11、試件 12、橫梁

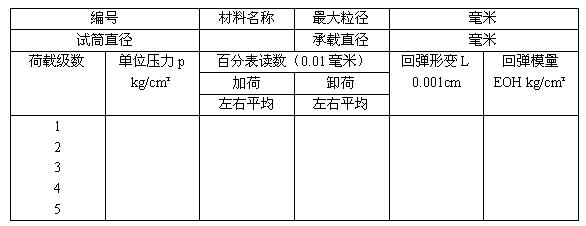

建議采用如下的記錄表格
（五）計算
（1）每級荷載下的回彈形變L
（單位：厘米）
（2）繪制P與L的關系曲線
以單位壓力P為橫坐標（向右），回彈形變L為縱坐標（向下）。
（3）按下式計算每級荷載下的回彈模量EOH。
單位kg/cm2
式中：
D——承載板直徑
L——相應于單位壓力為P的回彈形變
H——泊桑比。對于路基土取0.35，對于路面材料取0.25。
（4）用承載板上的計算單位壓力P，以及與相應的回彈形變L，按（1）式計算擬采用的回彈模量。
（5）對于路基上，將所確定的各個回彈模量值，利用數學加工法求EOH、W（含水量）、r(干容量)的關系方程式：
EOH=algW+br+c
再用此方程式繪制三者的關系線圖（縱坐標為干容量、橫坐標為含水量）。
同時將幾根擊實曲線都繪制在此圖上�？头䶮峋�：1372.2705231利用此線圖即可確定某一計算含水量及干容重時土的回彈模量。
（6）對于路面材料，將試驗所得資料繪成含水量、干容量及回彈模量的關系線圖。然后根據所要求材料的干容確定需用的回彈模量。

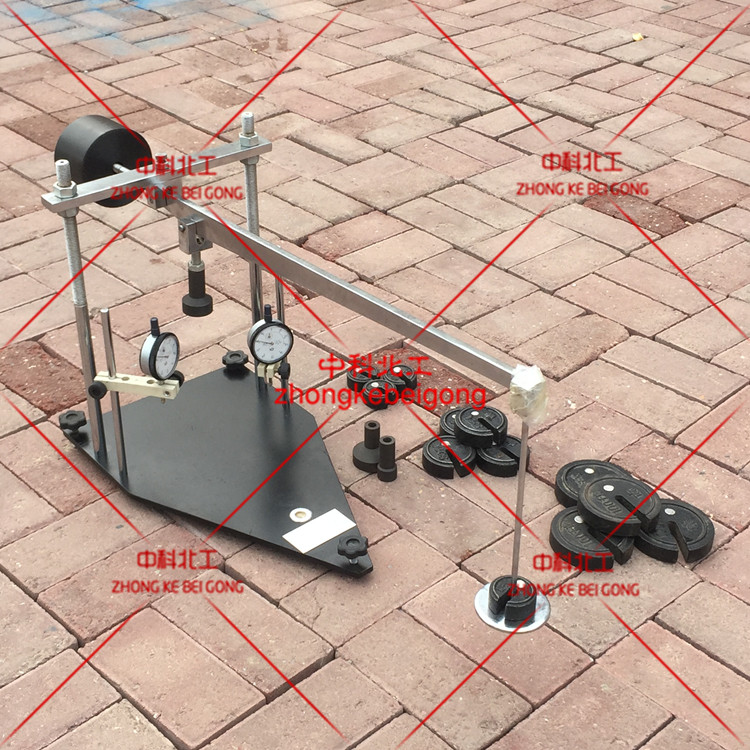

五、隨機附件
（1）百分表二塊 （2）承載板：Φ25.5毫米一只；Φ37.4毫米一只；Φ50.5毫米一只。（3）砝碼：1000克四只；2000克四只。
