補償混凝土收縮膨脹率測定儀
- 型號：BCL－355型
一、概述：
BCL－355型補償混凝土收縮膨脹率測定儀是依據標準GB 50119—2003《混凝土外加劑應用技術規范》設計的。主要用于測定補償混凝土的縱向限制膨脹率和縱向限制干縮率的專用檢測儀器。用以確定混凝土膨脹劑在工程中的使用量。儀器具有操作簡單，讀數方便等優點。
二、技術參數
1、膨脹儀測量范圍：354mm～364mm；
2、標準桿長度：355±0.5mm
3、電子千分表最大量程：0—10mm
4、電子千分表精度：0.001mm
5、測頭直徑：Φ6.5mm
6、試模規格：100×100×400mm
7、外形尺寸：500×135×100mm
8、重量：≈17KG
滄州中科北工試驗儀器有限公司
三、結構及功用

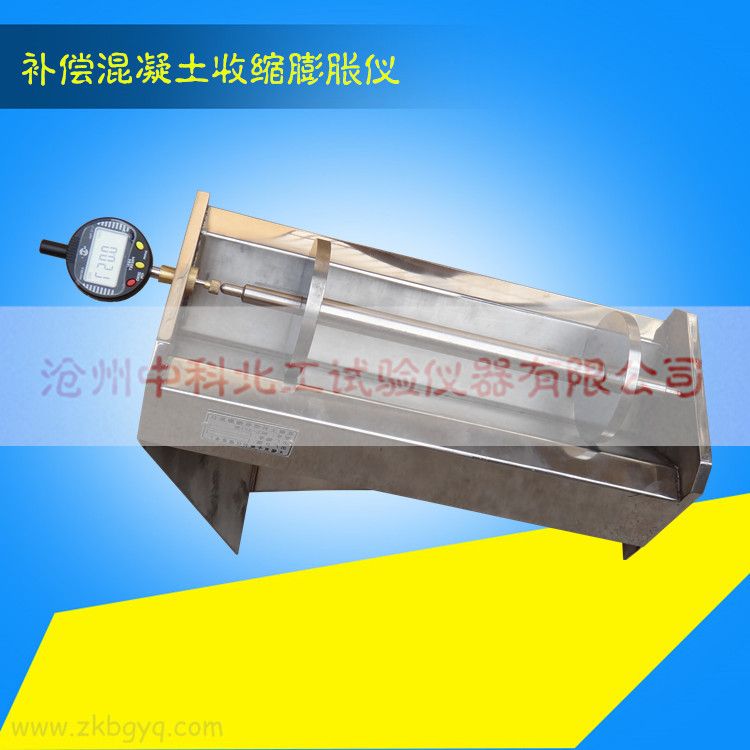

膨脹儀由數顯千分表、V型對中支架、底板和標準桿組成。數顯千分表具有任意位置置零，米制/英制轉換、示值保持最大值跟蹤，最小值跟蹤，自動斷電、RS323串行輸出功能。
1、由基座、支腿、標準桿、千分表等組成。（見圖一）
2、基座為V形槽結構，中.科.北.工，具有對中性好，易于安放試塊等優點，用于安放試塊、標準桿。
3、支腿為鉸鏈結構，支起支腿可使儀器在平臺上保持30°傾角，不用時收起，便于放置。
4、標準桿作為儀器的標準長度，用以校正儀器、定位千分表位置。
四、使用操作前的準備
1、在使用前3小時將儀器及標準桿放置在20℃±2℃的測量室內。支起支腿。
2、測量前用標準桿及架板一起在V形槽內校正長度，旋松千分表緊定螺釘，調節千分表位置，中科北工使測量頭端面輕觸標準桿球頭，擰緊緊定螺釘，固定千分表。清零千分表，移出標準桿。
3、混凝土試件的放置方法類似標準桿。
4、混凝土試件的制作、養護、測量、計算可按標準GB 50119—2003《混凝土外加劑應用技術規范》相關條文或附錄進行。
五、具體使用方法
1、將膨脹儀放在平整的工作臺面上，再將標準桿放入膨脹儀支架V型槽和上下測頭內，標定基準長度方法如下：按動“mm”鍵，使顯示窗示符顯示mm，用手指壓緊標準桿，使標準桿與上下測頭和支架V型槽接觸，中.科.北工這時千分表顯示窗出現一組數據，然后按“0”鍵，顯示窗數字全為零，輕提千分表測量桿，取出標準桿，標定完成。注意每次標定時，標準桿與膨脹儀的相對位置必須固定，每次測量前應重新標定。
2、測量前將待測體與測量儀測頭擦凈，將待測體做好標記，輕輕把試體放入膨脹儀上下測頭與支架V型槽內，將有標記的一面向上，面向測量者，其方向和位置要固定一致，不得隨意變動，用手壓緊試體，使上下測 頭與試體測頭正確接觸，這時千分表顯示窗出現一組數字，即為測量數值。注意，每個試件長度，應重復測量3次，取其穩定值。
六、注意事項
1、儀器應安放在平整的工作臺上，支撐可靠。
2、標準桿必須小心輕放，不能碰傷兩端球面，也不能有彎曲變形。
3、千分表為精密部件，試件在放置及取出時應輕穩仔細，切勿碰撞表?xiàng)U。使用完畢后應取下裝盒。及時檢查電池電量，當出現數字錯誤或無法清零等情況應及時更換同型電池。表?xiàng)U上儀表油。滄州中科北工試驗儀器有限公司
4、每次使用完畢后，應在非油漆表面涂少許潤滑油，防塵處理。
