混凝土壓力泌水儀
更新：2017/8/1 11:43:43 點擊：
- 品牌：中科北工
- 型號：SY—2
介紹
一、概述壓力泌水儀是我廠與建材院水泥所共同研制開發的測試砼壓力泌水量的儀器，具有側值準、，操作簡便、體積小、脫模方便等優點。本儀器的各項技術指標，經有關科研單位檢驗符合國家標準，《普通混凝土拌合物性能試驗方法標準（GB/T50080-2002）》。
二、泌水率試驗
1、應用濕布濕潤試樣筒內壁后立即稱量，記錄試樣筒的質量。再將混凝土試樣裝入試樣筒，混凝土的裝料及搗實方法有兩種：
方法A：用振動臺振實。將試樣一次裝入試樣筒內，開啟振動臺，振動應持續到表面出漿為止，且應避免過振，并使混凝土拌合物表面低于試樣筒筒口30±3mm，用抹刀抹平。抹平后立即計時稱量，記錄試樣筒與試樣的總質量。
方法B：用搗棒搗實。采用搗棒搗實時，混凝土拌合物應分層裝入，每次插搗的次數應為25次，搗棒由邊緣向中心均勻的插搗，插搗底層的搗棒應貫穿整個深度，插搗第二層時，搗棒應插透本層至下一層的表面，每一層搗完后用橡皮錘輕輕沿容量外壁敲打5~10次，進行振實，直至拌合物表面插搗孔消失并不見大氣泡為止；并使混凝土拌合物低于試驗筒筒口30±3mm，用抹刀抹平。抹平后立即計時稱量，記錄試樣筒與試樣的總質量。
2、在以下吸取混凝土拌合物表面泌水的整個過程中，應使試樣筒保持水平、不受振動；除了吸水操作外，應始終蓋好蓋子室溫應保持在20±2℃.
3、從計時開始后60min內，每隔10min吸取一次試樣表面滲出的水，60min后每隔30min吸一次水，直至認為不在泌水為止。為了便于吸水，每次吸水前2min，將一片35mm厚的墊塊墊入筒底一側使其傾斜，吸水后平穩的復原。吸出的水放入量筒內記錄每次吸水的水量并計算累計水量，精確至1mL。
泌水量和泌水率結果計算及確定應按下列方法進行：
壓力泌水量應按下式計算：
式中Ba—泌水量（mL/mm2）
V—最后一次吸水后累積的泌水量（mL）
A—試樣外露的表面面積（mm2）
計算應精確至0.01mL/mm2.泌水量取三個試樣測值的平均值，三個測值中的最大值或最小值，如果有一個與中間值之差超過中間值15%，則以中間值為試驗結果，如果最大值和最小值與中間值之差均超過中間值的15%則此次試驗無效。
2、泌水率應按下式計算：
B=×100
Gw=G1－G0
式中B—泌水率（%）；
Vw—泌水總量（mL）；
Gw—試驗質量；
W—混凝土拌合物總用水量（mL）；
G—混凝土拌合物總質量；
G1—試樣筒及試樣總質量；
G0—試樣筒質量
計算應精確到1%。泌水率取三個試樣測值的平均值，三個測值中的的最大值或最小值，如果有一個中間值之差超過中間值的15%，則以中間為試驗結果，如果最大值和最小值與中間值之差均超過中間值的15%時，則此次試驗無效。
混凝土拌合物泌水試驗記錄其報告內容除滿足以上要求外，還應包括以下內容：
1、混凝土拌合物的總用水量和總質量；
2、試樣筒質量；
3、試樣筒和試樣的總質量；
4、每次吸水時間和對應的吸水量；
5、泌水量和泌水率；
三、壓力泌水試驗
本方法適用于骨料最大粒徑不大于40mm的混凝土拌合物壓力泌水測定。
壓力泌水試驗所用的儀器設備應符合下列條件：

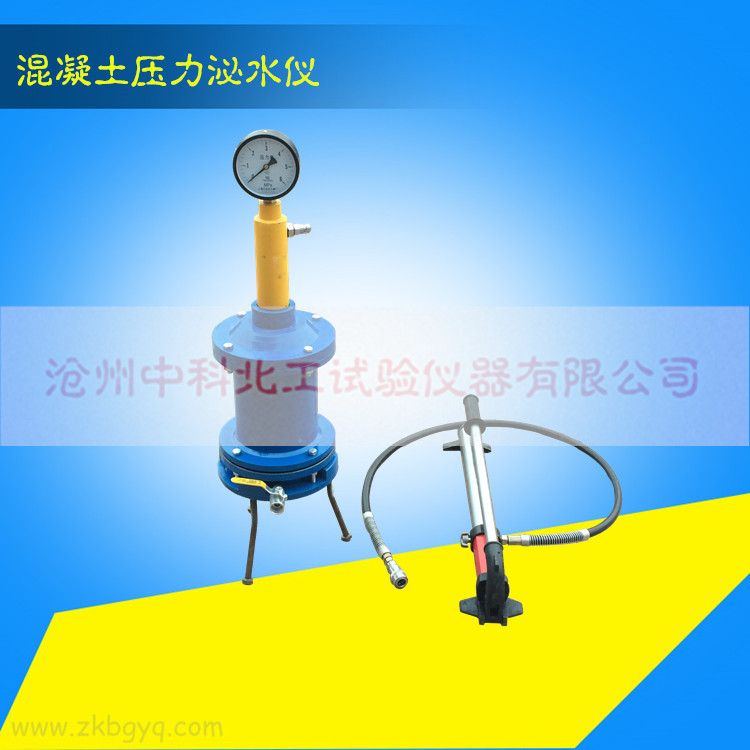

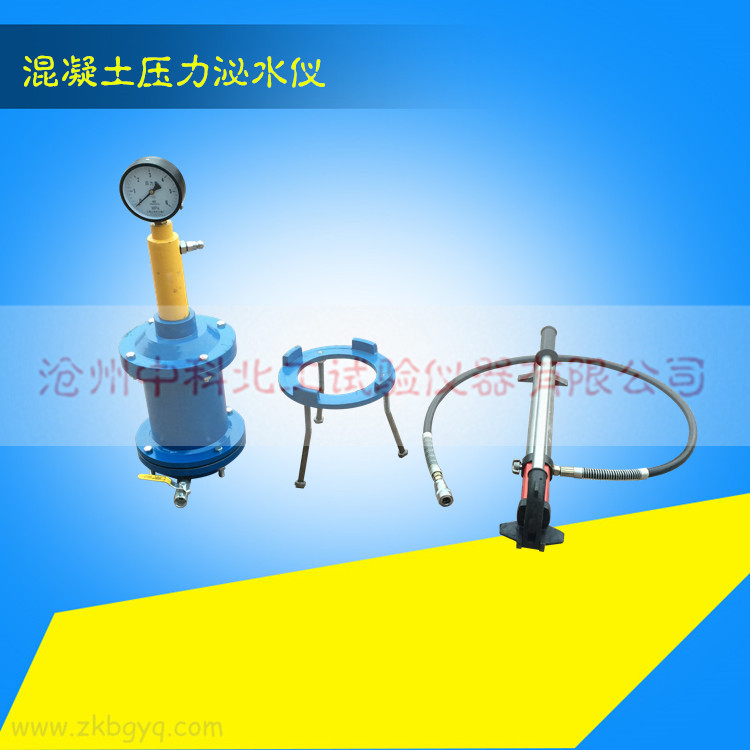

壓力泌水儀：其主要部件包括壓力表、缸體、工作活塞、篩網等。壓力表最大量程6.0MPa，最小分度值不大于0.1MPa，缸體內徑125±0.2mm，工作活塞壓強為3.2MPa，公稱直徑達125mm，篩網孔徑為0.315mm.
壓力泌水試驗應按以下步驟進行：
1、混凝土拌合物應分兩層裝入壓力泌水儀的缸體容器內，每層的插搗次數為20次。搗棒由邊緣向中心均勻的插搗，插搗底層時搗棒應貫穿整個深度，插搗第二層時，搗棒應插透本層至下一層的表面，每一層搗完后用橡皮錘輕輕沿容器外壁敲打5~10次，進行振實，直至拌合物表面插搗孔消失并不見大氣泡為止，并使拌合物表面低于容器口以下30mm處，用抹刀將表面抹平。
2、將容器外表擦干凈，壓力泌水儀按規定安裝完畢過后應立即給混凝土試樣施加壓力至4.0MPa，并打開泌水閥門同時開始計時，保持恒壓，泌出的水接入200mL量筒里，加壓至10s時讀取泌水量V10，加壓140s時讀取泌水量V140
壓力泌水率應按下式計算：
Bv=×100
式中Bv—壓力泌水率（%）
V10—加壓至10s時的泌水量 （mL）
V140—加壓至140s時的泌水量（mL）
壓力泌水率的計算應精確到1%。
混凝土拌合物壓力泌水試驗報告內容除滿足以上要求外，還應包括以下內容：
1、加壓至10s時的泌水量V10，和加壓至140s時的泌水量V140
2、壓力泌水率
四、保養注意事項
1、每次做完試驗后，要將儀器用水沖凈，擦干。如長期不用，將儀器涂油保存。
