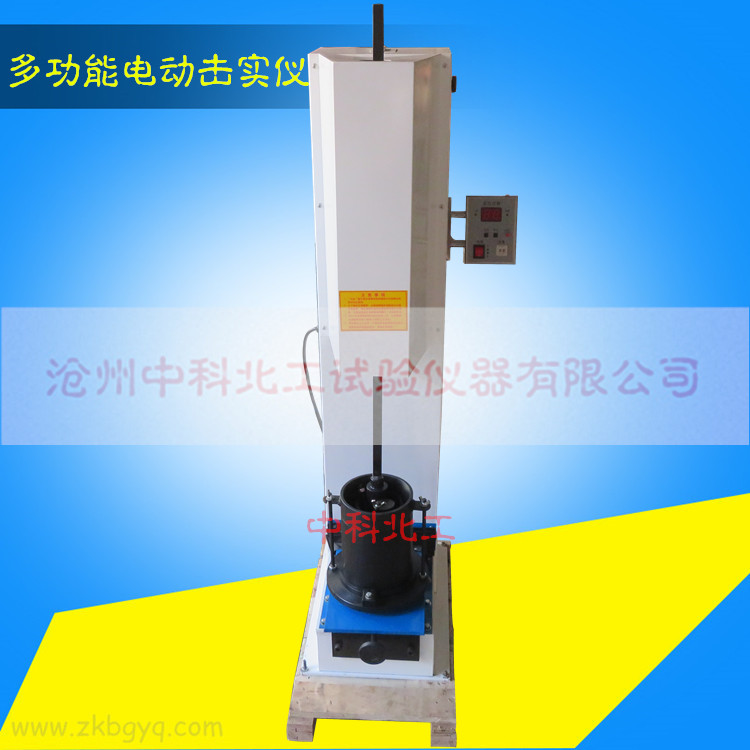

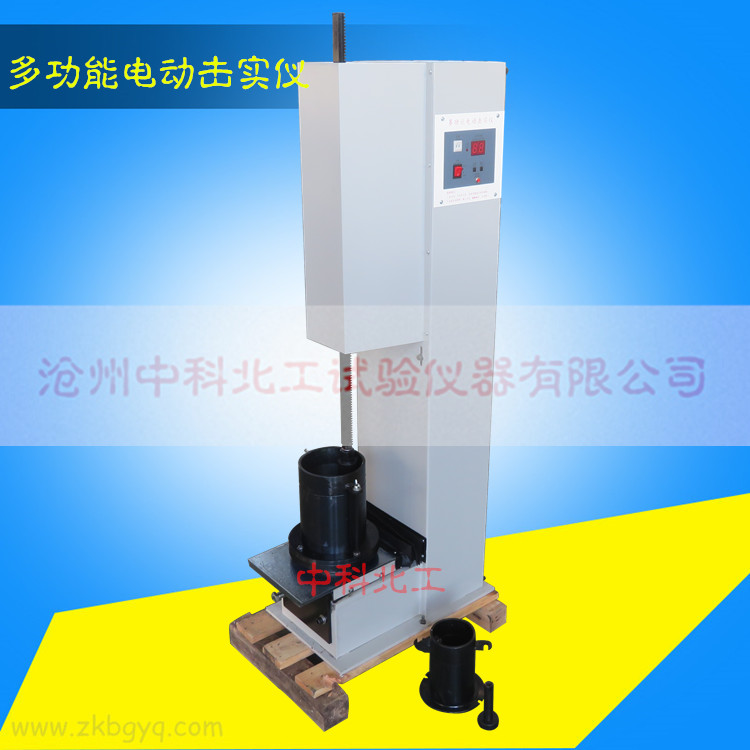

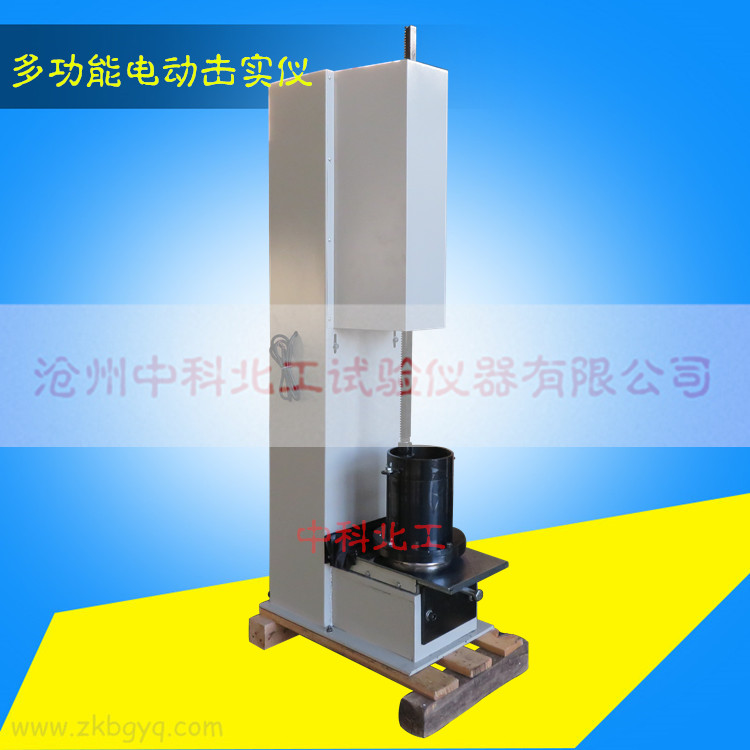

多功能電動擊實儀
更新：2017/12/7 18:24:24 點擊：
介紹
一、簡介本儀器為減輕科研人員的勞動強度、提高試驗效率，根據廣大用戶意見、我廠經濟年時間研制，吸取國外資源優點、在鏈條上轉動的基礎上更新，采用齒輪轉動，避免了丟錘和錘提不上去的現象，達到可自動記數、自動控制、自動停機等優點。滑道采用多滾珠結構，實現了耐磨損、低噪音等優點，供交通科研部門，科學試驗和工程施工單位、試驗室和現場試驗。
二、主要技術參數：
1、重型擊實試驗：錘重4.5Kg 落距：450mm
2、輕型擊實驗室：錘重2.5Kg 落距：300mm
3、擊實筒（重）內徑：152mm （輕）內徑：100mm
4、擊實筒（重）高：170mm （輕）高：127mm
5、錘擊速度：30-32次/分
6、電動功率：370W 380伏
三、安裝：
拆箱后松開固定底座螺栓，擦凈儀器各部，將儀器放置在地基上，
放置地基螺栓以工作臺面為基礎，用水平儀校正，使工作臺面橫豎兩向達到0.3‰后，擰緊地基螺栓，將儀器固定好。
1、調度：
在接通電源前首先檢查電源線（三相）， 并檢查儀器電源開關及計數器部位。注意正反方向，嚴禁反轉。
2、安裝擊實錘：
擊實錘分輕型、重型兩種，做輕型擊實時，將小錘芯裝入筒內并擰牢固。做重型擊實時，將大錘芯裝入筒內并擰牢固，同時檢查落距高度是否正確。本機是一種多用儀器可做不同落距，不同錘重的三種試驗，本機備有三種落高弧形圈。
注意使用輕型試驗時40齒單獨使用。重型試驗時40齒、24齒配合。決定選用那種落距，必須取去下罩殼，安裝上和拆卸下大凸輪上的弧形齒圈，選好落距后，用螺絲扳手?jǐn)Q緊，不得有松動現象，然后裝上罩殼，擰上螺絲。然后用計數器撥到所需次數，并撥動擊實次數定時，計數器每工作一次，需輕輕按一下啟動開關，使計數在從零開始。
3、工作臺中心距調整：
根據使用試模的內徑大小，可以將工作臺前的M16螺栓的鎖緊螺母先松開后，將落錘放入試桶內，然后調整M16栓，調制錘的外徑與試筒內徑，相應的距離即可，然后將M16螺母鎖緊，開機前先用人工提放一下齒條，確認試桶邊緣不受擊實為準，方可開機工作。
4、兩套試模規格不同，因此均配有擊錘，螺栓等零件，使用時切勿裝錯。
5、定期檢查緊固件，發現松動，應及時擰緊，每次做完試驗后，所有配件應擦洗上油，防腐不得生銹。
6、定期檢查鏈條的張緊度，如果其撓度大于10mm就應進行調整。
7、在沒有裝混凝土?xí)r，不得起動擊實儀，不用時在試桶內墊棉紗或碎紙屑。
8、定期對鏈條，重錘滑動部分進行潤滑。
9、每次擊實結束后，應及時對試模、擊實錘、鋼板平臺進行清洗處理。
