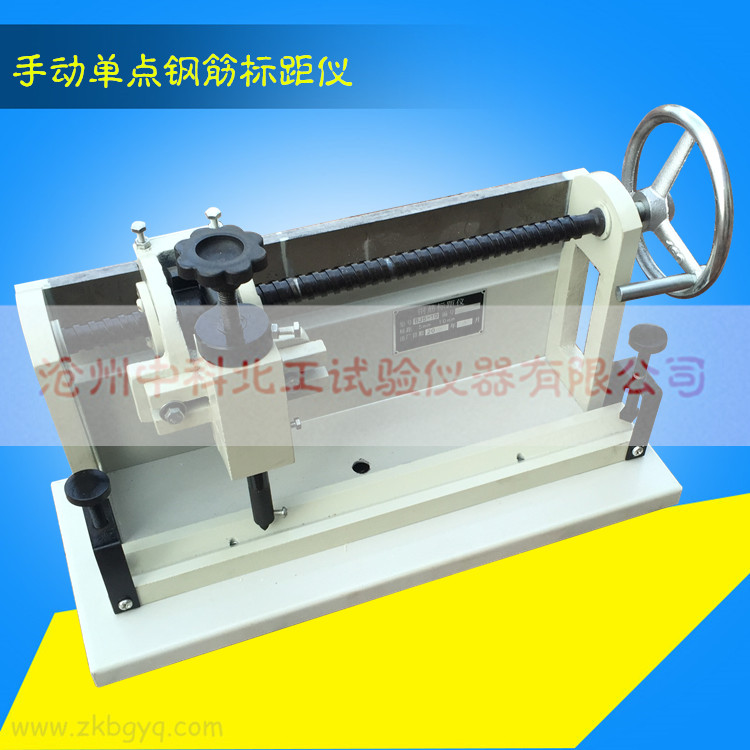

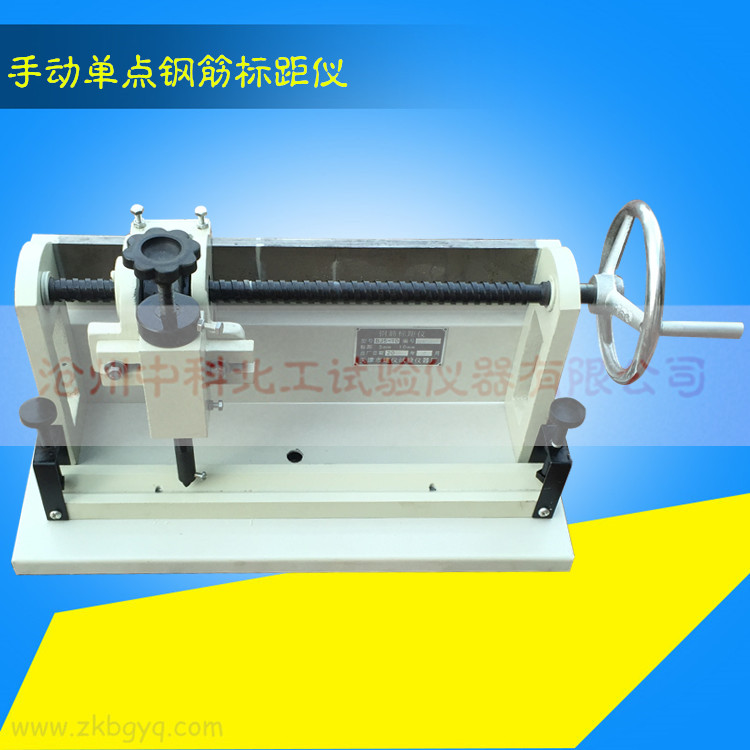

手動單點鋼筋標距儀
更新：2018/4/14 14:40:16 點擊：
介紹
一、概述本標距儀是專為測試鋼筋延伸率而設計的劃印儀器，它比手工劃印更準效率可提高幾十倍，大大縮短了試驗人員的勞動時間，本機具有精確高、操作簡便、移動方便等特點，是實驗室最理想的必備儀器。
二、技術參數
1、打印標距：5mm、10mm
2、最大誤差：300mm ±0.3mm
3、外形尺寸：530×200×300mm
4、重量：約20公斤
5、鋼錐硬度：HRC62
三、構造

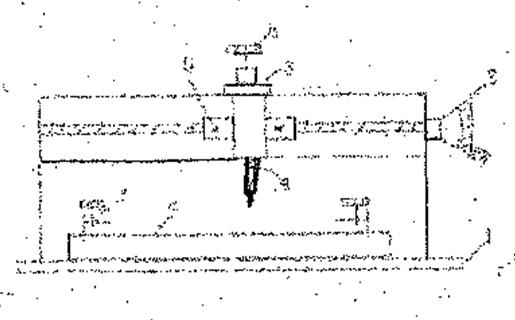

本機由底座、支撐架、V形槽、打印總成和電器部分組成。
1、底座。 2、V形槽。 3、打印總成。 4、提升手柄。 5、標距變換螺絲。 6、高度調節手柄。 7、鋼筋固定螺絲。 8、手輪。
四、操作方法
1、首先確定打印標距，調整距離的方法是松開打印總成兩側的固定螺絲⑤，錐桿套移向左端為10毫米，移向右端為5毫米再固定螺絲⑤擰緊。
2、提起錐桿提升手柄④把鋼筋直放入V形槽內（羅紋鋼直線邊向上）堅固好。①注：左手提起錐桿，右手向左搬動提升手柄，以免用力過度機件。
3、落下手柄④轉動手輪，使錐桿落到最低處，調整高度調節手柄，⑥錐接觸鋼筋后，再繼續下調1—2毫米，不要下調的太多，否則打印時以確保錐頭有足夠的打入鋼筋的余量就行。
4、提起手柄④逆時針轉動手柄，使打印總成③行至最左端。
5、落下錐桿，順時針勻速旋轉手柄，直至打印總成行至最右端。
6、提起錐桿，松開鋼筋緊固螺絲⑦，取出鋼筋，打印完畢。
五、注意事項
1、本儀器經常保持清潔，存放干燥處。
2、滑動部位經常加潤滑油。
六、售后服務
本儀器一經售出，如出現故障，請與經銷商聯系維修事宜，如故障較重，應返廠維修。返廠前請詳細填寫以下內容：
使用單位：
經銷單位：（蓋章）
購買日期：
使用時間：自 年 月 日至 年 月 日
注：
1、本產品按照國家規定內實行三包。自經銷商售出之日起一年內如有產品質量問題，本廠免費維修。
2、非質量問題，如使用不當，或運輸搬運當中出現摔、砸等人為因素造成的損壞，本廠不負責三包事宜，但本廠可以按出廠價格提供配件。維修產生的其他費用也應有使用單位承擔。
