6.4 灌水法（T0110—93）
6.4.1 目的和適用范圍
本試驗方法適用于現場測定粗粒土和巨粒土的密度。

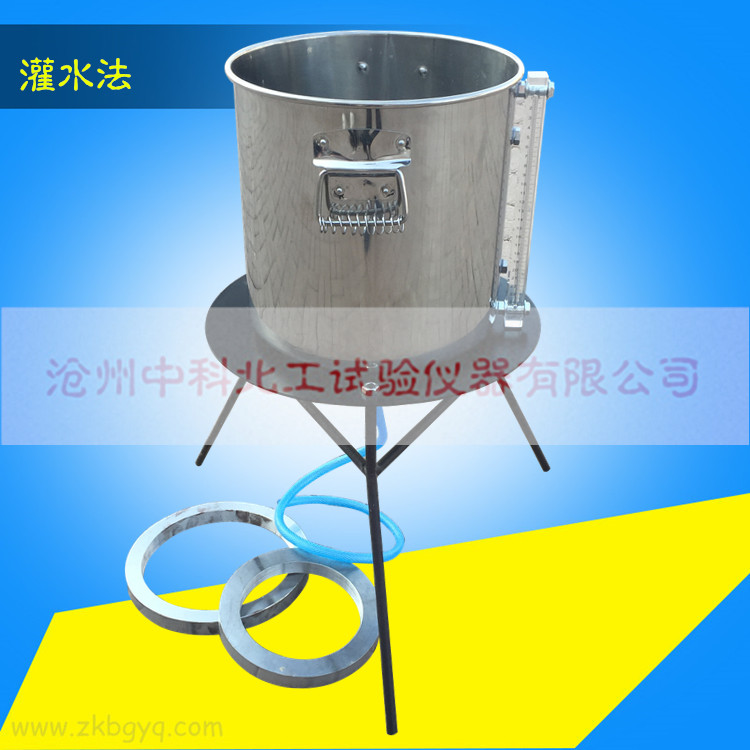

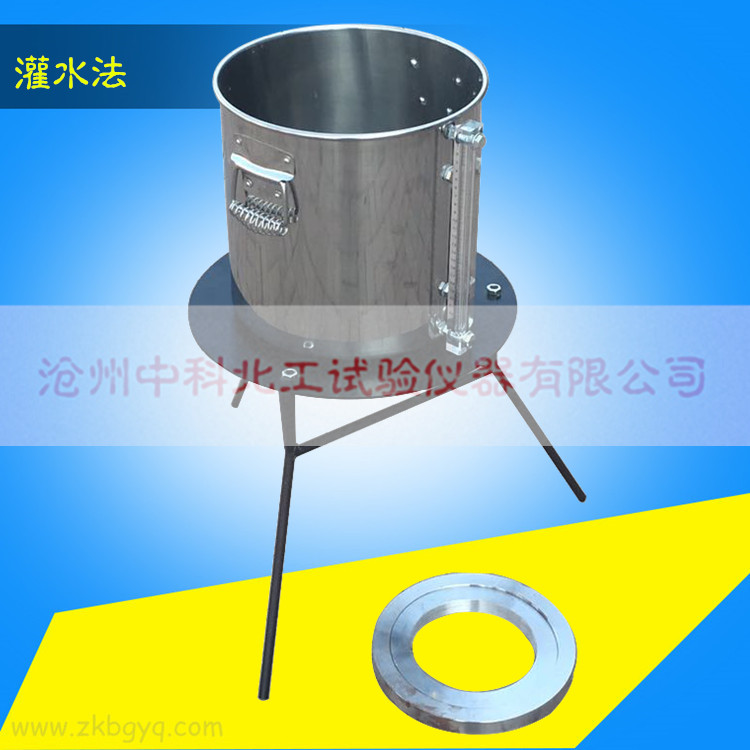

6.4.2 儀器設備
6.4.2.1 座板：座板為中部a開有圓孔，外沿呈方形或圓形的鐵板，圓孔處設有環套。
套孔的直徑為土中所含最大石塊粒徑的3倍，環套的高度為其粒徑的5%。
6.4.2.2 薄膜：聚乙烯塑料薄膜。
6.4.2.3 儲水筒：直徑應均勻，并附有刻度。
6.4.2.4 臺稱：稱量50kg，感量5g。
6.4.2.5 其他：鐵鎬、鐵鏟、水準儀等。
6.4.3試驗步驟
6.4.3.1根據試樣最大粒徑宜按表 6.4.3確定試坑尺寸
表6.4.3 試坑尺寸
|
試樣最大粒徑 （mm） |
試坑尺寸 |
|
|
直徑 |
深度 |
|
|
5～20 40 60 200 |
150 200 250 800 |
200 250 300 1000 |
6.4.3.2 按確定的試坑直徑劃出坑口輪廓線。將測點處的地表整平，地表的浮土、石塊、雜物等應予清除，坑凹不平處用砂鋪整。用水準儀檢查地表是否水平。
6.4.3.3 在整平后的地表，將座板固定。將聚乙烯塑料膜沿環套內壁及地表緊貼鋪好。記錄儲水筒初始水位高度，擰開儲水筒的注水開關，從環套上方將水緩緩注入，至剛滿不外溢為止。記錄儲水筒水位高度，計算座板部分的體積。在保持座板原固定狀態下，將薄膜盛裝的水排至對該試驗不產生影響的場所，然后將薄膜揭離底板。
6.4.3.4 在輪廓線內下挖至要求深度，銷售Q Q：91612 9270將落于坑內的試樣裝入盛土容器內，并測定含水量。
6.4.3.5 用挖掘工具沿座板上的孔挖試坑，為了使坑壁與塑料薄膜易于緊貼，對坑壁需加以整修。將塑料薄膜沿坑底、坑壁緊密相貼地鋪好。在往薄膜形成的袋內注水時，牽住薄膜的某一部位，一邊拉、松，一邊注水，以使薄膜與坑壁間的空氣得以排出，從而提高薄膜與坑壁的密貼程度。
6.4.3.6 記錄儲水筒內初始水位高度，擰開儲水筒的注水開關，將水緩緩注入塑料薄膜中。當水面接近環套的上邊緣時，將水流調小，直至水面與環套上邊緣齊平時關閉 注水管，持續3～5min，記錄儲水筒內水位高度。
6.4.4 結果整理
6.4.4.1 細粒與石料應分開測定含水量，按下式求出整體的含水量：
W ＝ wf × ρf ＋ wc（1－ρf）
式中：wf——細粒土部分的含水量，%；
wc——石料部分的含水量，%；
ρf——細粒料的干質量與全部材料干質量之比
細粒料與石塊的劃分以60mm粒徑為界。
按下式計算座板部分的容積：
V1 ＝ （h1 － h2）Aw
式中：V1——試坑容積，cm3；
Aw——儲水筒斷面積cm2
h1——儲水桶內初始水位高度，cm；
h2——儲水桶內注水終了時水位高度，cm。
按下式計算試坑容積 V＝(H1－H2) Aw—V1
式中：V——試坑容積，cm3
H1——儲水筒內初始水位高度cm
H2——儲水筒內注水終了時水位高度cm
6.4.4.4 按下式計算試樣濕度密度：
ρd＝mp/V
式中：mp——取自試坑內的試樣質量，g。
