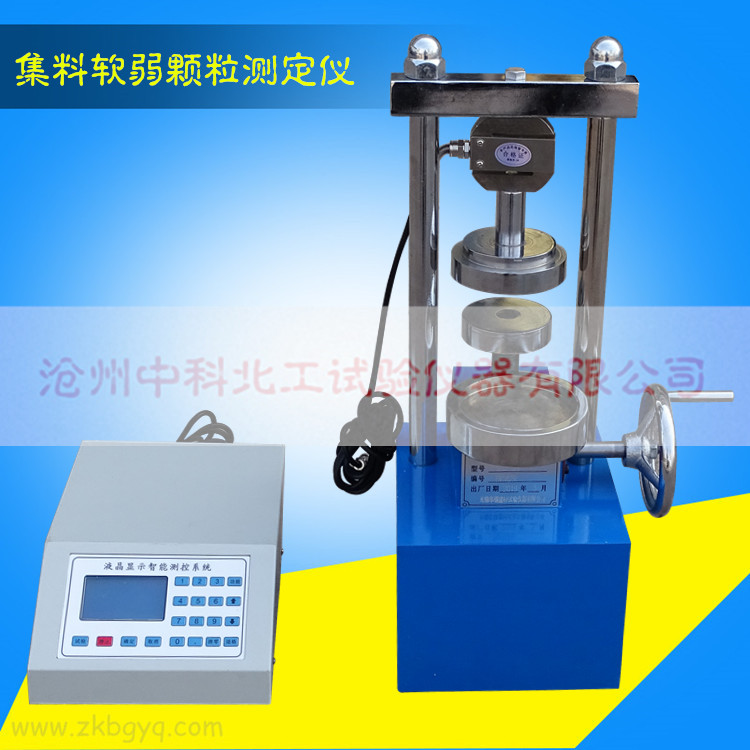

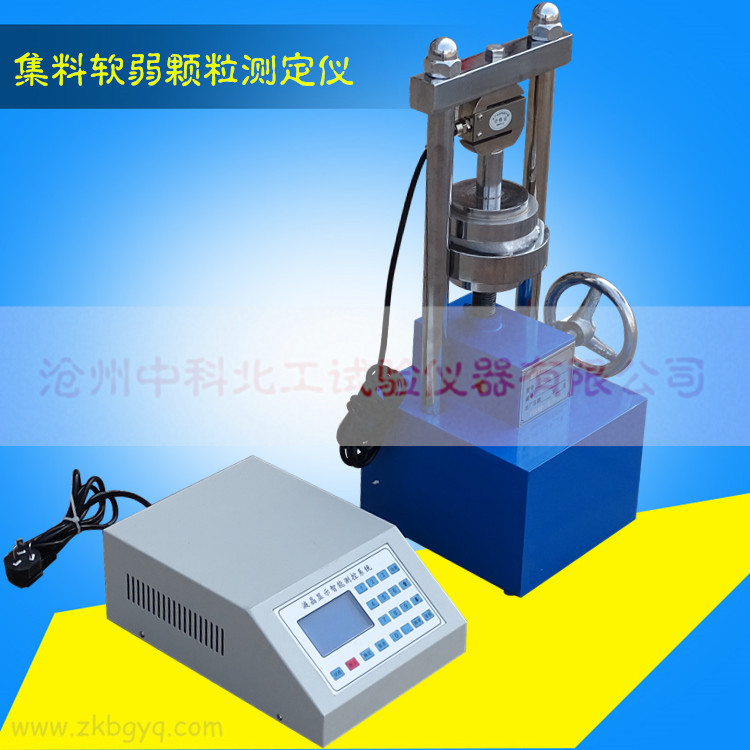

集料軟弱顆粒試驗機
數顯集料軟弱顆粒試驗機
類型：壓力 測量范圍：1（KN） 測量精度：1N
最大負荷：1（KN） 拉伸空間：1（mm） 拉伸速度：1（mm/min）
一、目的與使用范圍
根據T0320-2000粗集料軟弱顆粒試驗研發。用于測定碎石，礫石及破碎礫石中軟弱顆粒含量。
二、技術參數
1、最大荷載：1kn
2、手動上升速度：28圈/3mm
3、主軸最大行程：60mm
4、傳感器：負荷傳感器1kn
5、工作電源：AC220V 50HZ
三、儀具與材料
1、天平或臺平：稱重5kg,感量不大于5g.
2、標準篩包括孔徑為：5mm,10mm,20mm（圓孔篩）或 4.75mm,9.5mm,16mm（方孔篩）。
3、壓力機
4、其它：淺盤，毛刷等。
四、試驗步驟
稱風干試樣2kg(m1),如果顆粒粒徑大于40mm,則稱4kg,過篩分成5mm～10mm,10mm～20mm，20mm以上 或 方孔篩4.75mm～9.5mm,9.5mm～16mm,16以上各一份。
將每份中每一個顆粒放在壓力機平臺中心，按顆粒大小分別以0.15kn,0.25kn,0.34kn之荷載。破裂之顆粒即屬軟弱顆粒，將其丟去。稱出未破裂顆粒的質量（m2）
五、計算
按式（1）計算軟弱顆粒含量，精確到0.1%
P=（m1-m2）/m1×100
式中：
p-粗集料的軟弱顆粒含量%
m1-各粒級顆�？傎|(zhì)量g
m2-試驗后各粒級完好顆粒質量g
六、儀表使用方法
1、電源安裝：把電源適配器輸入端插在AC220V插座上，并打開電源開關，查看是否通電；
2、開機：打開電源開關，開機時出現開機畫面，并隨即轉為“0.00”，此時可進行工作，如開機不為（0.00）可按“置零”鍵進行歸零。
3、試驗：液晶屏顯示“0.00”時可進行試驗。
4、關機，關掉電源開關，較長時間不用時，請拔掉電源適配器。
