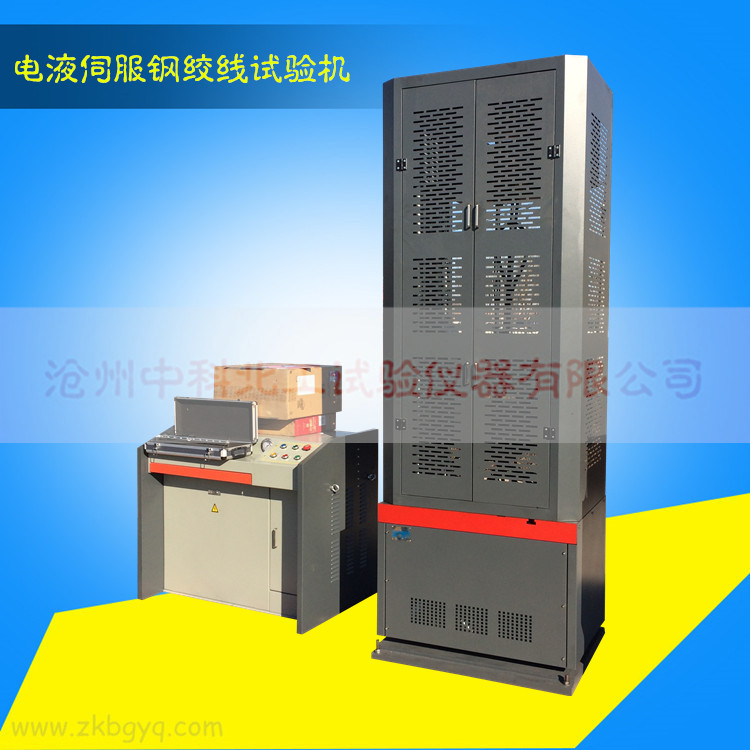

電液伺服鋼絞線試驗機
更新：2017/2/22 18:40:34 點擊：
介紹
一、簡介該系列微機控制電液伺服鋼絞線拉力試驗機，主要用于預應力混凝土鋼絞線的拉伸試驗。適用于冶金、建筑、輕工、航空、航天、材料、大專院校、科研單位等領域。試驗操作和數據處理符合GB/T5224-1995《預應力混凝土鋼絞線》的要求。
二、技術參數
產品型號 WES-600B WES--1000B
1、最大試驗力 600kN 1000kN
2、結構形式 六立柱雙絲杠油缸下置
3、試驗機級別 1級/0.5級（選配）
4、試驗力測量范圍 2%-100%FS/0.4%-100%FS（選配）
5、試驗力示值相對誤差 優于示值的±1%
6、力分辨率 1/300000
7、變形測量裝置 電子引伸計
8、引伸計標距 500mm
9、變形測量范圍 0-15mm
10、變形有效測量范圍 2%～100%FS
11、變形分辨率 最大變形的1/300000
12、變形示值相對誤差 優于示值的±0.5%
13、位移測量裝置 拉線式光電編碼器
14、位移測量范圍 0～250mm
15、位移示值相對誤差 優于示值的±1%
16、位移分辨率 0.01mm
17、活塞最大移動速度 70mm/min
18、橫梁調整速度 120mm/min
19、油缸活塞行程 250mm
20、最大拉伸空間 1000mm（可增大） 1000mm（可增大）
21、立柱間距 540mm 600 mm
22、控制方式 計算機三閉環控制和編程控制
23、等速應力控制范圍 2～60Mpa
24、應力速率相對誤差 優于設定值的≤±5%
25、等速應變控制范圍 0.00025/s～0.0025/s
26、應變速率相對誤差 優于設定值的≤±5%
27、等速位移控制范圍 0.2～70mm/min
28、位移速度相對誤差 優于設定值的≤±5%
29、夾緊方式 液壓自動夾緊
30、圓試樣夾持直徑 Φ13-Φ40mm Φ13-Φ40mm
31、鋼絞線夾持直徑 Φ9.2-Φ12.7mm Φ12.7-Φ15.24mm
32、扁試樣夾持厚度 0-35mm 0-40mm
33、上下壓盤尺寸 204×204
34、外形尺寸，主機 700×600×2500 800×650×26500
35、油源 960×630×900
36、整機重量 3000Kg 3200Kg
37、供電電源 380V±10%50Hz/三相四線制
