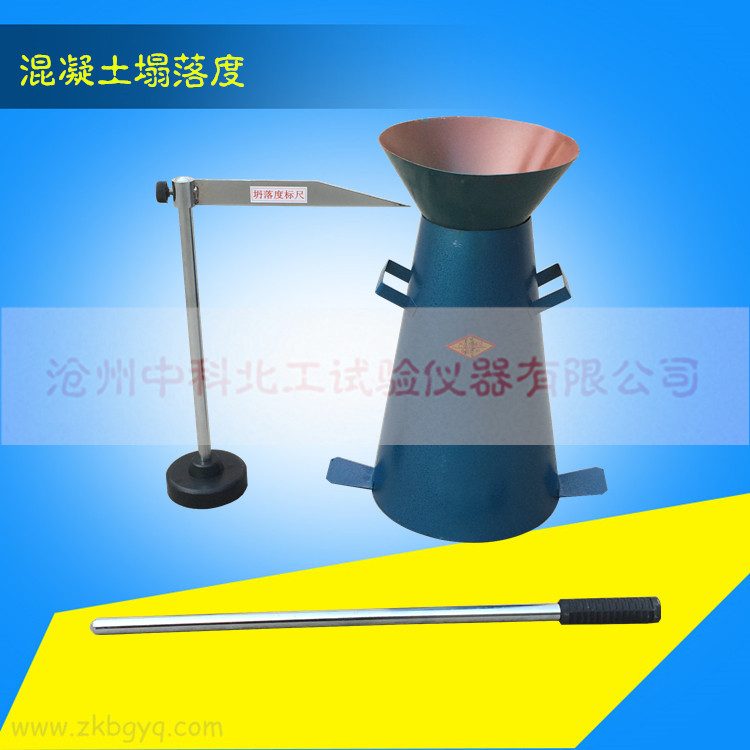

混凝土塌落度
塌落度儀系用于按GB/T50080—2002檢驗普通混凝土拌和物的稠度試驗中塌落度法的專用設備。它的制造應符合《砼坍落度儀》JG3021中的要求。檢驗周期一年。
1、試驗?zāi)康?nbsp;
坍落度為表示混凝土拌和物稠度的一種指標，測定的目的是判定混凝土稠度是否滿足要求，同時作為配合比調整的依據。
本方法規定了采用坍落儀測定水泥混凝土拌和物稠度的方法和步驟。
本試驗適用于坍落度不小于10mm，中科北工 骨料最大粒徑不大于40mm的混凝土拌和物�！ �
2、試驗儀具

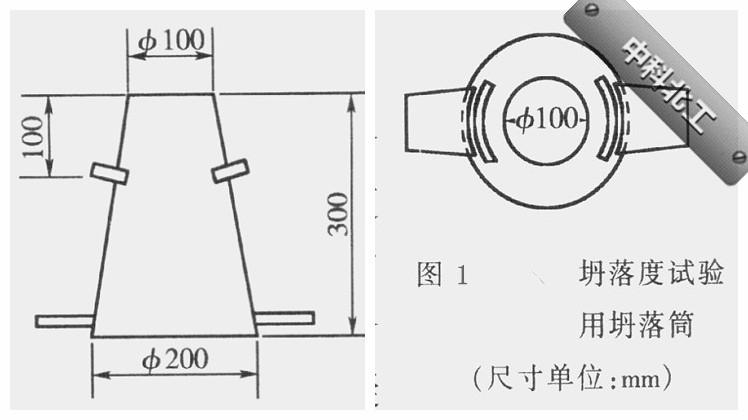

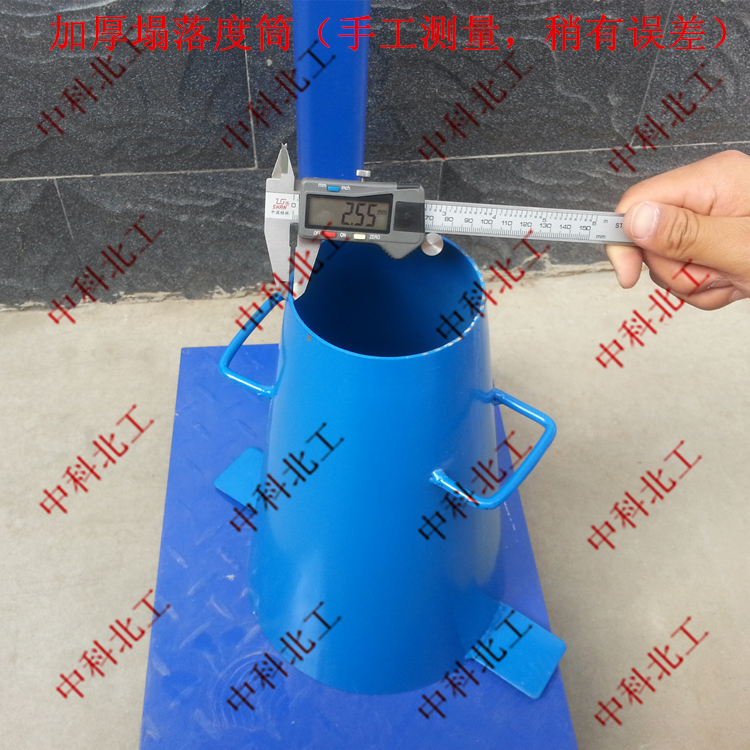

（1）坍落度筒：如圖一所示，符合《水泥混凝土坍落度儀》中有關技術要求。坍落度筒為鐵板制成的截頭圓錐筒，厚度不小于1.5mm，內側平滑，沒有鉚釘頭之類的突出物，在筒上方約2／3高度處有兩個把手，近下端兩側焊有兩個踏腳板，保證坍落度筒可以穩定操作。坍落筒尺寸如表1。
滄州中科北工試驗儀器有限公司
|
坍落筒尺寸（表1） |
||||
|
集料公稱最大粒徑 |
筒的名稱 |
筒的內部尺寸 |
||
|
頂面直徑 |
底面直徑 |
高度 |
||
|
＜31.5 |
標準坍落度筒 |
100±2 |
200±2 |
300±2 |
（2）搗棒：符合《水泥混凝土坍落度儀》（JG 3021）中有關技術要求，直徑16mm，長約650mm，并具有半球形端頭的鋼質圓棒。
（3）其他：小鏟、木尺、小鋼尺、抹刀和鋼平板等。
3、試驗方法
（1）潤濕坍落度筒和底板，在坍落度筒內壁和底板上應無明水。底板應放置在堅實的水平面上，并把筒放在底板中心，然后用腳踩住兩邊的踏腳板，坍落度筒在裝料時應保持固定的位置。
（2）將拌制的混凝土試樣分三層均勻地裝入筒內，中 科 北 工 使搗實后每層高度為筒高的1／3左右。每層用搗棒插搗25次，插搗應沿螺旋方向由外向中心進行，每次插搗應在截面上均勻分布。插搗筒邊混凝土?xí)r，搗棒可以稍稍傾斜。插搗底層時，搗棒應貫穿整個深度，插搗第二層和頂層時，搗棒應插透本層至下一層的表面；澆灌頂層時，混凝土應灌到高出筒口。插搗過程中，如混凝土沉落到低于筒口，則應隨時添加。頂層插搗完后，中科北工刮去多余的混凝土，并用抹刀抹平。
（3）清除筒邊底板上的混凝土后，垂直平穩地提起坍落度筒。坍落度筒的提離過程應在5～10s內完成，并使混凝土不受橫向及扭力作用。從開始裝料到提坍落度筒的整個過程應不間斷地進行，并應在150s內完成。

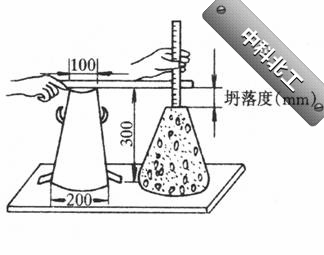

（4）提起坍落度筒后，測量筒高與坍落后混凝土試體最高點之間的高度差，即為該混凝土拌和物的坍落度值，精確至lmm。
（5）坍落度筒提離后，如混凝土發生崩坍或一邊剪壞現象，中 科 北 工 則應重新取樣另行測定；如第二次試驗仍出現上述現象，則表示該混凝土和易性不好，應予記錄備查。
（6）當混凝土拌和物的坍落度大于220mm時，用鋼尺測量混凝土擴展后最終的最大直徑和最小直徑，在這兩個直徑之差小于50mm的條件下，用其算術平均值作為坍落擴展度值；否則，此次試驗無效。
（7）測定坍落度的同時，可用目測方法評定混凝土拌和物的下列性質，見表2，并記錄備查。如發現粗骨料在中央集堆或邊緣有水泥漿析出，表示此混凝土拌和物抗離析性不好，應予記錄。
|
混凝土拌合物目測性質評定標準表（表2） |
||||
|
目測性質 |
評定標準 |
分級 |
||
|
棍度 |
按插混凝土拌合物時難易程度評定 |
上 |
中 |
下 |
|
表示插搗容易 |
表示插搗時稍有石子阻滯的感覺 |
表示很難插搗 |
||
|
含砂情況 |
按拌合物外觀含砂多少而評定 |
多 |
中 |
少 |
|
表示用鏝刀抹拌合物表面時，一兩次即可使拌合物表面平整無蜂窩。 |
表示抹五六次才可使表面平整無蜂窩。 |
表示不易抹平，有空隙及石子外露現象。 |
||
|
保水性 |
指水分從拌和物中析出程度。評定方法：坍落度筒提起后如有較多的稀漿從底部析出，錐體部分的混凝土也因失漿而骨料外露，則表明此混凝土拌和物的保水性能不好；如坍落度筒提起后無稀漿或僅有少量稀漿自底部析出，則表示此混凝土拌和物的保水性良好。 |
|||
|
粘聚性 |
觀測拌和物各組成分相互粘聚情況。評定方法：用搗棒在已坍落的混凝土錐體側面輕輕敲打，此時如果錐體逐漸下沉，則表示粘聚性良好；如錐體倒塌、部分崩裂或出現離析現象，則表示粘聚性不好。 |
|||
4、試驗結果
混凝土拌和物坍落度和坍落擴展度值以mm為單位，測量精確至1mm，結果表達修約至5mm。
5 試驗報告
試驗報告應包括以下內容：
（1）要求檢測的項目名稱、執行標準；
（2）原材料的品種、規格和產地以及混凝土配合比；
（3）試驗日期及時間；
（4）儀器設備的名稱、型號及編號；
（5）環境溫度和濕度；中科北工
（6）攪拌方式；
（7）水泥混凝土拌合物坍落度（坍落擴展度值）；
（8）要說明的其它內容，如棍度、含砂情況、粘聚性和保水性
