輕型觸探儀
一、用途
此儀器主要用來確定土基的分層貫入次數，在短時間內能迅速完成大量的野外調查工作。
表1—1（一般粘性地承載力R）
|
錘擊數（N10） |
15 |
20 |
25 |
30 |
|
（R）（L/M2） |
10 |
14 |
18 |
22 |
二、儀器結構和特征

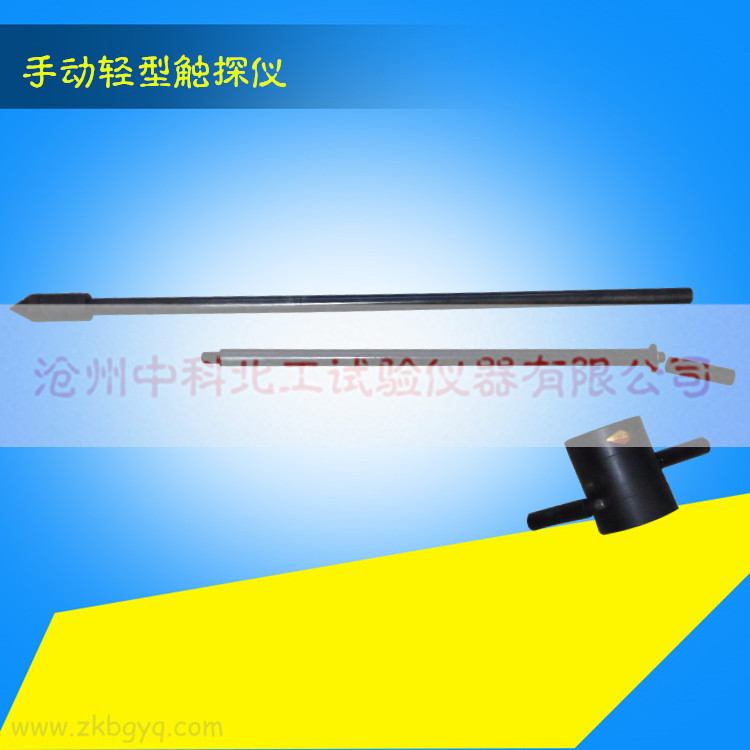

本儀器由手柄、導桿、重錘、擊墊、貫入錐組成，可一次測得各層的相對強度。
三、使用方法
1、先用鉆具試驗土層標高，然后對需進行試驗的土層連續進行觸探。
2、試驗時，重錘落距為500mm，錘自由地將貫入錐和桿，垂直地打入土中，每打入300mm的錘擊數即為實測錘擊數N10。
3、若需分層了解情況，可將貫入桿拔出來，取下貫入錐，用輕便取土鉆頭進行取樣。
4、本方法一般用于貫入深度小于4m的土層。
四、主要技術參數
1、錘重量：10Kg±10g
2、落距：500mm
3、最大貫入深度：4000mm（可多配探桿）
4、貫入錘最大直徑：Φ40mm
5、貫入錘錘度：60度
表1—2粘性素填土承載力R
|
錘擊數（N10） |
10 |
20 |
30 |
40 |
|
（R）（L/M2） |
8 |
11 |
13 |
15 |
