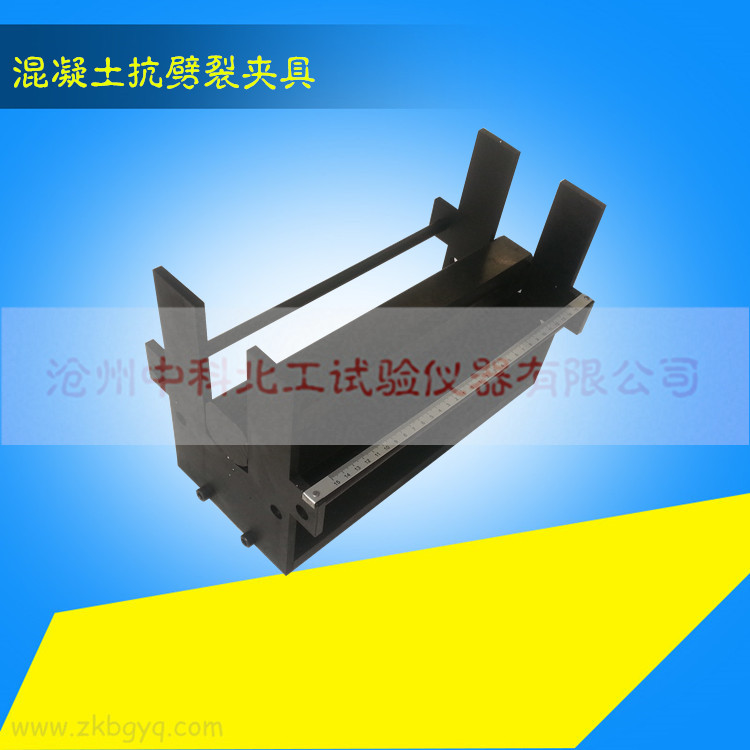

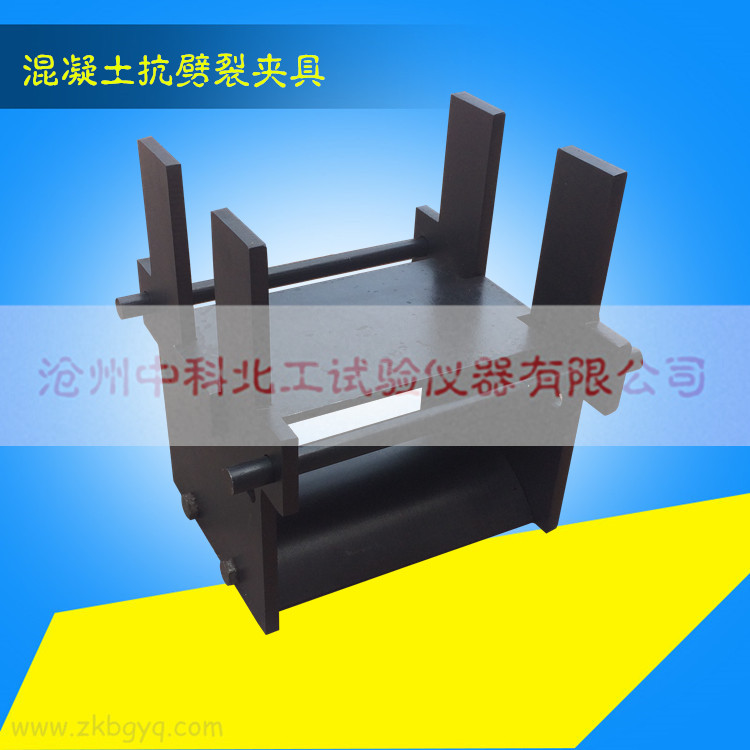

混凝土抗劈裂夾具
混凝土抗劈裂試驗夾具
一、試驗?zāi)康?/span>
測定混凝土的劈裂抗拉極限強度，可根據抗折強度與劈裂抗拉強度的關系式推算混凝土的抗折強度。
二、試驗夾具
1、壓力機與抗壓強度的檢驗的規定相同
2、試件從養護地點取出應及時進行試驗，將試件表面與上下承壓板面擦干凈。
三、規格尺寸
1、劈裂抗拉強度試驗應采用半徑為75mm的鋼制弧形墊塊，其橫截面尺寸如圖1所示，墊塊長度與試件相同。
2、墊條為三層膠合板制成，寬度為20mm,厚度為3-4mm，長度不小于試件長度，墊條不得重復使用（由用戶自備）。
3、支架為鋼支架，如圖2所示。
鋼墊板
1、鋼墊板的平面尺寸應不小于試件的承壓面積，厚度應小于25mm。
2、鋼墊板應機械加工，承壓面的平面度公差為0.04mm，表面硬度不小于55HRC，硬化厚度約為5mm。
四、實驗步驟
1、將試件安放在試驗機的下壓板或墊板上，試件的承壓面積應與成型時的頂面垂直。試件的中心應與試驗機下壓板中心對準，開動試驗機，當上壓板與試件或鋼板接近時，調整球座，使接觸均衡。
2、在試驗過程中應連續均勻地加荷，混凝土強度等級＜C30時，加荷速度取每秒鐘0.3-0.5MPa，混凝土強度等級≥C30且＜C60時，取每秒鐘0.5-0.8MPa，混凝土強度等級≥C60時，取每秒鐘0.8-1.0MPa。
3、當試件接近破壞開始急劇變形時，應停止調整試驗機油門，直至破壞。然后記錄破壞載荷。
立方體抗壓強度試驗結果計算及確定按下列方法進行：
1、混凝土立方體抗壓強度應按下式計算：
fcc=F/A
式中fcc——混凝土立方體試件抗壓強度（MPa）
F——試件破壞載荷（N）
A——試件承壓面積（mm2）
混凝土立方體抗壓強度計算應精確至0.1MPa
2、強度值的確定應符合下列規定：
1）三個試件測值的算術均值作為該組試件的強度值（精確至0.1MPa）
2）三個測值中的最大值或最小值中如有一個與中間值的差值超過中間值得15％時，則把最大及最小值一并舍除，取中間值作為該組試件的抗壓值。
3）如最大值和最小值與中間值的差均超過中間值得15％，則該組試件的試驗結果無效。
3、混凝土強度等級＜C60時，用非標準試件測得的強度值均應乘以尺寸換算系數，其值為對200mm×200mm×200mm試件為0.95。當混凝土強度等級≥C60時，宜采用標準試件，使用非標準試件時，尺寸換算系數應由試驗確定。
