土基現場CBR值測定儀
更新：2019/4/19 9:56:31 點擊：
介紹
一、簡介本儀器根據JTG E60-2008《公路路基路面現場測試規程》而設計制造，適用于公路現場測定各種土基材料的現場CBR值，本儀器的工作原理是利用后軸承重不小于60KN的載重汽車，用千斤頂進行加荷，通過貫入桿測得貫入量及測力計測得的載荷重量，計算出土基現場的CBR值。
二、目的和適用范圍
1、本方法適用于在公路現場測定各種土基材料的現場CBR值。
2、本方法所用試樣的最大集料粒徑宜小于25mm，最大不得超過40mm。
三、技術參數
1、液壓千斤頂：100KN及球座
2、測力計：60KN
3、貫入桿：Φ50mm 長度：200mm
4、承載板：1.25kg/塊 4塊
四、儀具與材料
1、荷重裝置：裝載有鐵塊或集料等重物的載重汽車，后軸重力不小于60kN，在汽車大梁的后軸之后設有一加勁橫梁作反力架用。

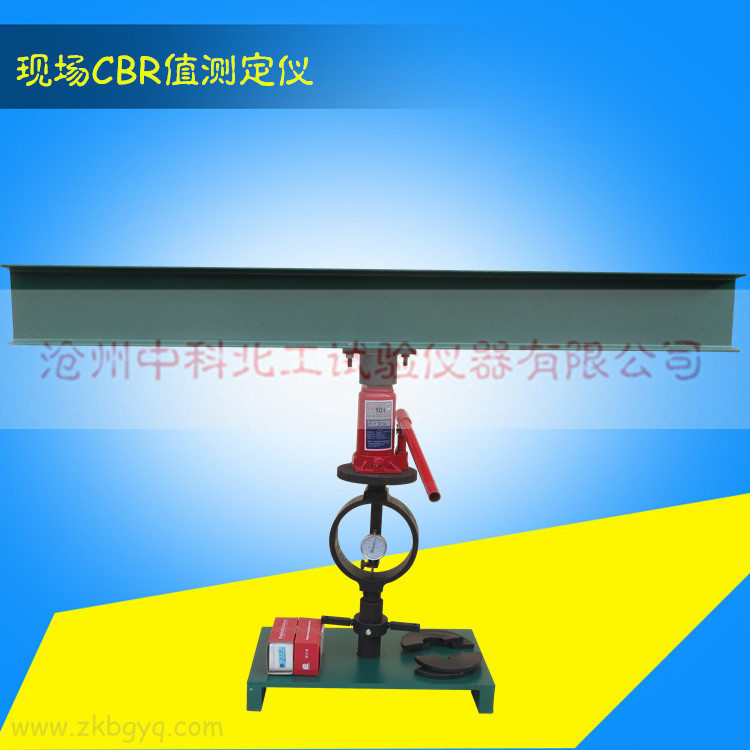

2、現場測試裝置：如圖所示，由千斤頂（機械或液壓），測力計（測力環或壓力表）及球座組成，千斤頂可使貫入桿的貫入速度調節成1mm/min，測力計的容量不小于土基強度，測定精度不小于測力計量程的1/100。
3、貫入桿：直徑Φ50mm，長約200mm的金屬圓柱體。
4、承載板：每塊1.25kg，直徑Φ150mm，中心孔眼直徑Φ52mm，不小于4塊，并沿直徑分為兩個半圓塊。
5、貫入量測定裝置：由圖中所示的平臺及百分表組成，百分表量程20mm，精度0.01mm，數量2個，對稱固定于貫入桿上，端部與平臺接觸；平臺跨度不小于50cm。
注：此設備也可用兩臺貝克曼梁彎沉儀代替。
6、細砂：潔凈干燥的細干砂，粒徑為0.3～0.6mm。
7、其它：鐵鏟，盤，直尺，毛刷，天平等。
