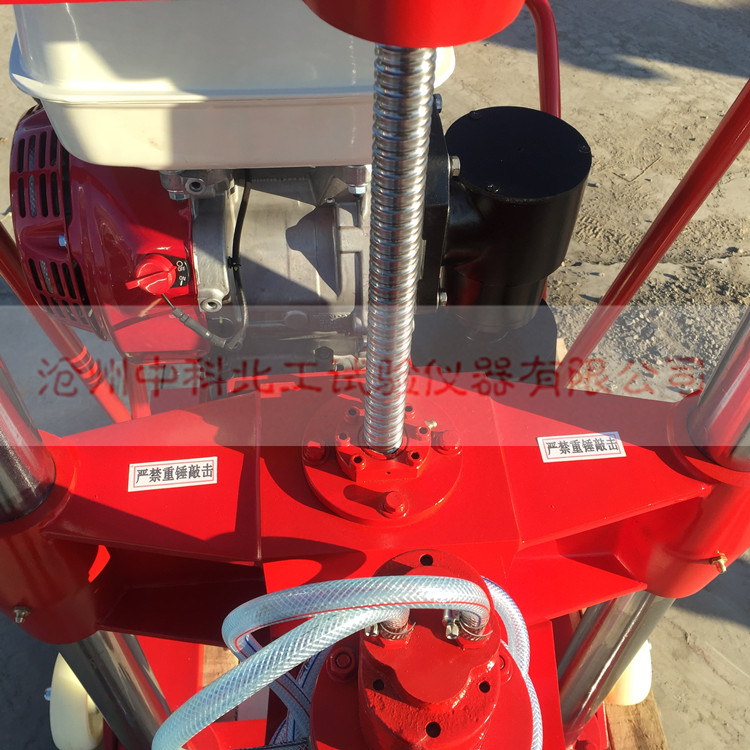

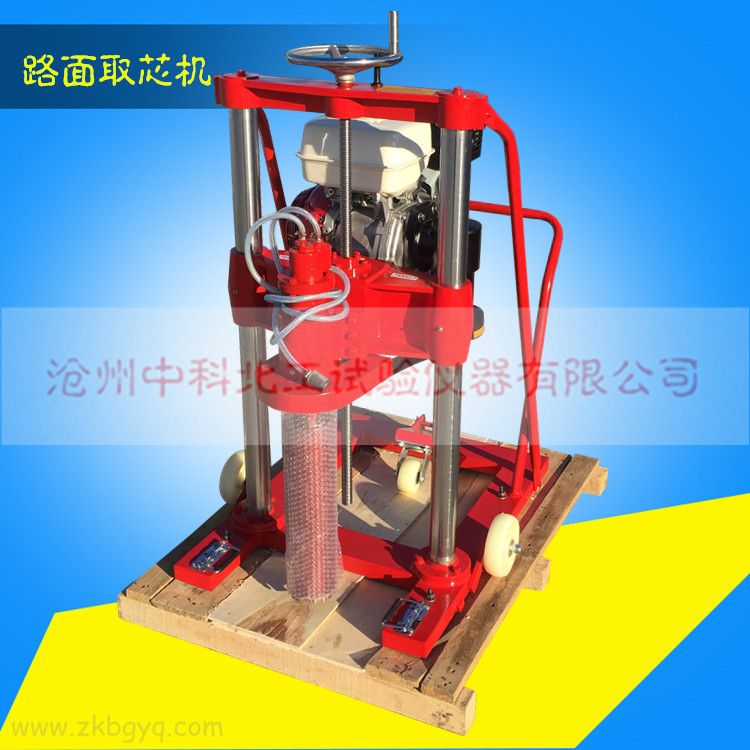

路面取芯機
該機為HZ系列金剛石工程鉆機之一，采用汽油發動機為動力（進口本田原裝）起動快捷，運轉可靠，操作簡便，并配備了人造金剛石薄壁鉆頭，鉆頭大小可供用戶選用。適用于無電力場所和較大口徑的工程鉆孔。
一、主要用途：
20型工程鉆機采用高速切割技術，與薄壁金剛石鉆頭配套，廣泛應用于工程建筑、市政工程、設備安裝工程和建筑質量檢查等領域的鉆孔與取芯。
1、在公路、機場、港口、大壩等混凝土、瀝青路面、石灰石基礎上取芯進行抗壓、抗折試驗。
2、安裝大型機器設備鉆地腳螺栓孔。
3、安設橋梁扶手及交通安全防護欄桿鉆孔。
二、主要特點：
1、采用雙立柱結構、螺旋給進方式，穩定性好，操作簡單省力。配有行輪，移動方便。
2、采用高速切割技術與薄壁金剛石鉆頭配套，可鉆切高強度鋼筋混凝土，鉆進效率高、孔位準確、孔壁光滑，成孔質量好，芯樣完整光滑、震動小，對建筑物無損害。
三、主要技術參數：
1、最大鉆孔直徑：200mm
2、最大鉆孔深度：700mm（使用加長桿或加長芯管時可達1500mm）
3、輸出轉速：800—1200轉分
4、功率：5.5馬力、9.0馬力、13馬力（本田汽油機）
5、機重：110KG（9馬力）
6、施工環境溫度：5～40℃
7、施工環境濕度：≤85%
8、外形尺寸：1050×780×1250mm
9、重量：170KG（主架，不含汽油機）
四、操作過程：
1、使用前的準備工作
（1）加入93#無鉛汽油和高級潤滑油，加入機油的多少可根據機油尺刻度為準。
（2）在立柱上加注潤滑油，并轉動給進手柄和輸出軸，檢查給進和回轉是否靈活可靠。
（3）準備好水源。
（4）檢查各部位螺絲是否松動。
2、安裝
鉆頭對孔位后，把三個行走輪搬起，讓底座落到地面。打小孔且混凝土強度不高時，則依靠鉆機的自身重量就可將鉆機固定，若打的孔徑較大，鉆機自身重量不能穩住鉆機時，可在底盤上放置重物（如砂袋、鐵塊、混凝土塊等）固定或打兩個膨脹螺栓加上壓桿（如槽鋼等）來固定鉆機，鉆機固定要牢靠，不得搖晃，否則鉆孔作業無法正常進行。
常見故障與排除
|
故障 |
原因 |
排除方法 |
|
汽油機冒煙 |
1、機油過多； 2、機油進入燃燒室 |
1、抽出部分機油； 2、卸下火花塞，然后拉動啟動手柄，把機油完全排出，上好火花塞，啟動汽油機空轉至正常 |
|
汽油機沒勁 |
1、汽油標號不到； 2、阻風門關閉 |
1、換上標號汽油； 2、調速器往回轉動，打開阻風門 |
|
汽油機不易啟動 |
1、火花塞積碳過多； 2、火花塞老舊； 3、阻風門未關閉（開冷時） |
1、清理火花塞； 2、更換新火花塞； 3、關閉阻風門 |
|
取芯慢 |
1、鉆頭過鈍； 2、皮帶老化； 3、皮帶送； 4、轉速慢 |
1、更換新鉆頭； 2、更換新標準角帶； 3、調整緊帶螺栓； 4、油門調至高速位置 |
