一、簡介平板載荷儀適用于粗、細粒土和土填壓實后的路基,基層等的地基系數的測試,也可用于計算均勻地基土的變形模量。
二、主要技術參數
1、載荷板直徑:300mm
2、千斤頂加載能力范圍:0-6t
3、千斤頂行程:120mm
4、測橋跨度:3000mm
5、手動油泵額定壓力:300MPa
6、壓力測試范圍:0-20MPa
7、位移測試范圍:0-10mm
8、使用10#機械油,適用環境溫度為0℃-45℃
三、基本構造:

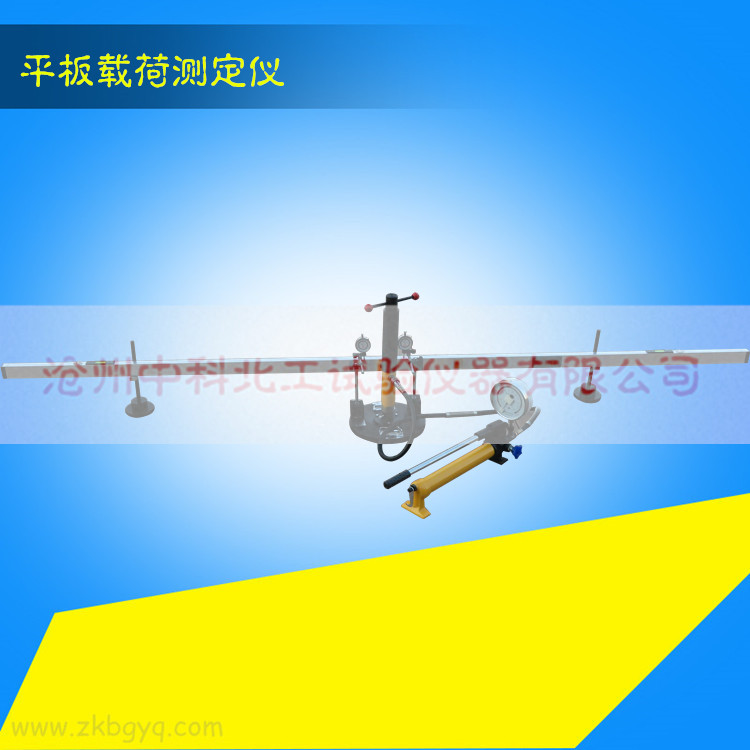

平板荷載儀由加載系統、測橋等組成,如圖一所示。

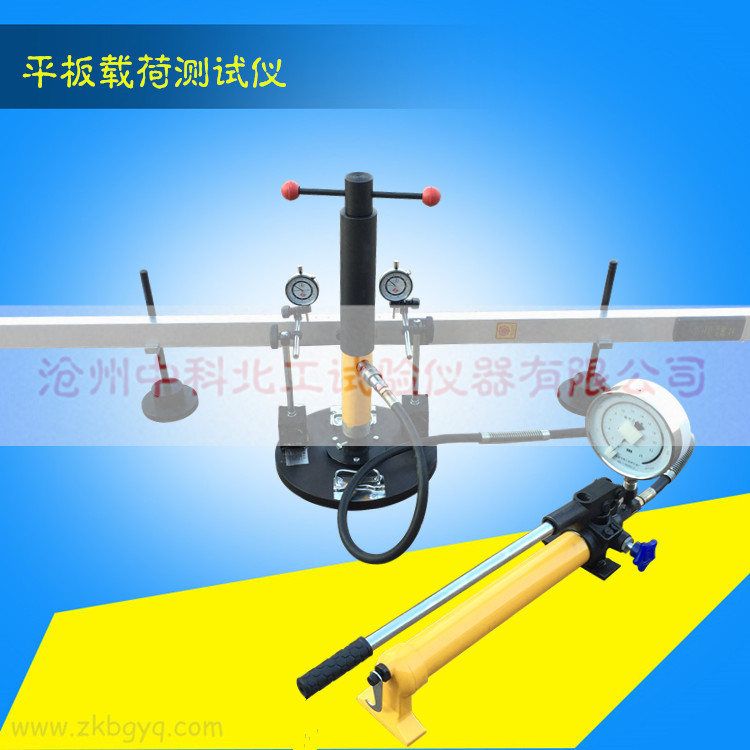

1、加載系統:
由載荷板、千斤頂、手動油泵、高壓油管等組成。載荷板直徑300mm,厚度為25mm上刻有放置千斤頂?shù)亩ㄎ痪,千斤頂?shù)淖畲笸屏?t,行程120mm,升降桿起升高度100mm,手動油泵的額定壓力為30MPa。
2、測橋:
由支座、橫梁和百分表支架等組成,橫梁可沿支座立柱升降,以調整高度。
四、安裝:
1、將橫梁用支座立柱固定好,以距地面250mm為宜,兩個支座要放平,立柱要在同一條直線上,橫梁在兩個支座上的高度要相同。
2、接好油泵、壓力表、高壓油管、千斤頂。
3、再將兩根外橫梁分別插入內橫梁,到位后擰緊旋鈕。
4、把整個測橋橫梁固定在支座立柱上,以距地面300mm為宜。
5、接好壓力表和高壓油管。
