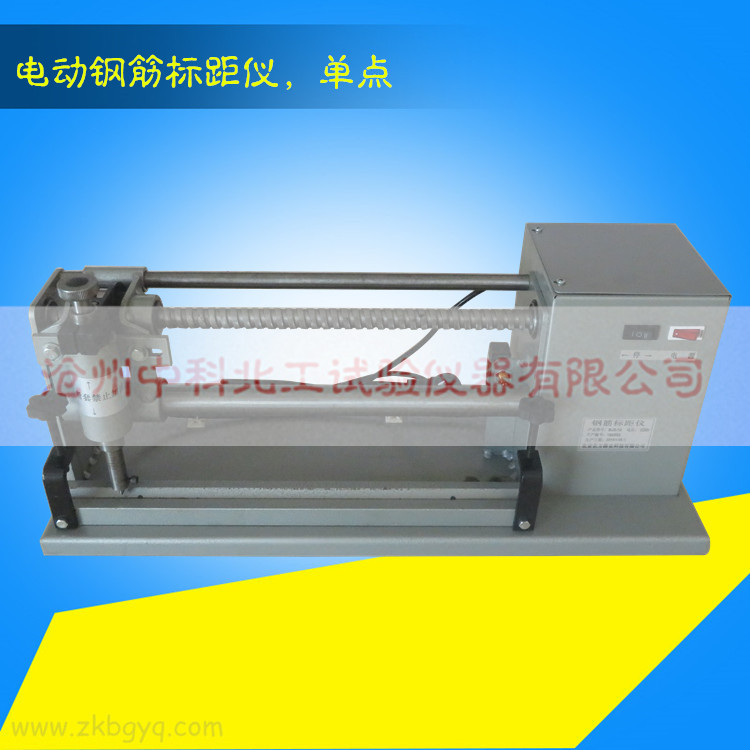

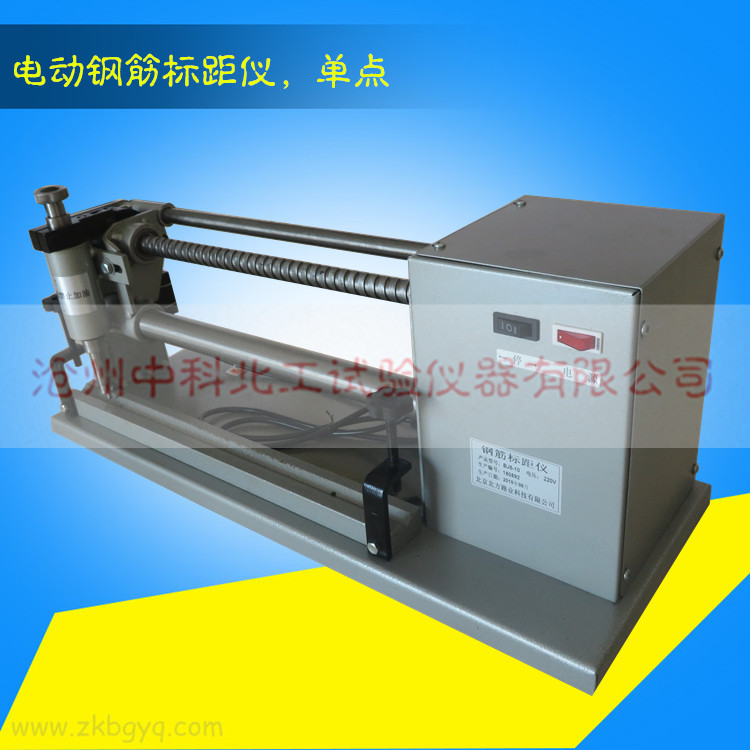

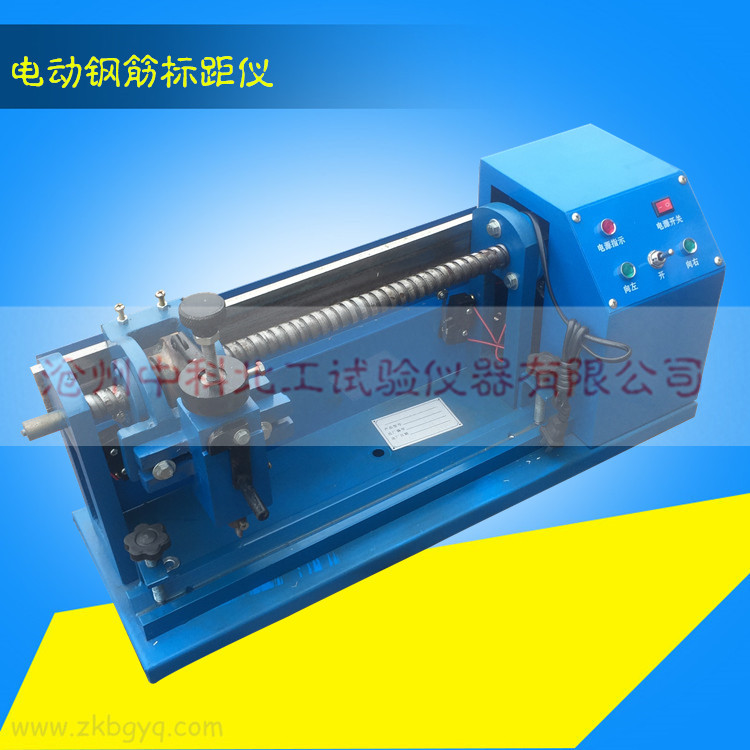

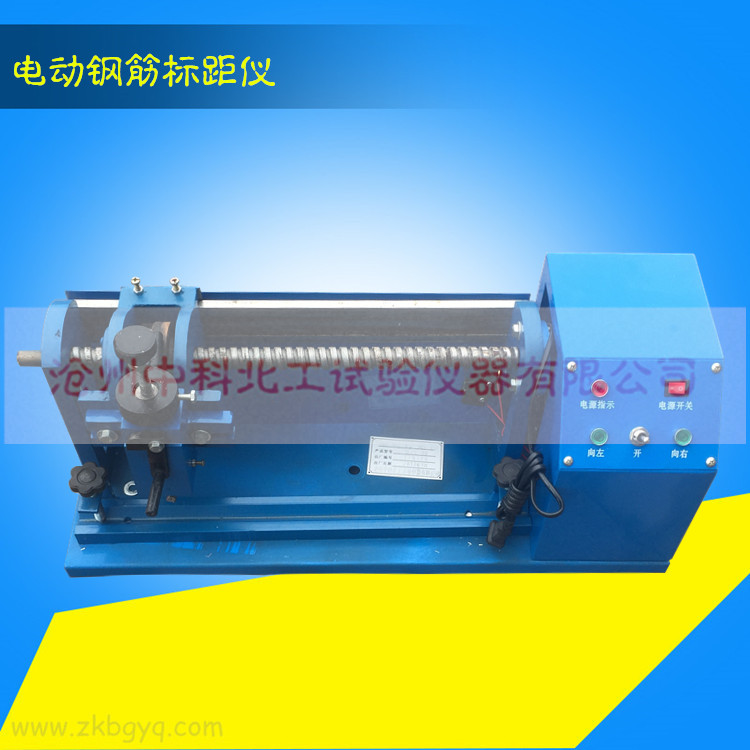

電動鋼筋標距儀
一、概述
本電動標距儀是專為測試鋼筋延伸率而設計的劃印儀器，由于它旋轉速度均勻平穩，且比手動標距儀精確度更高、操作更方便。
二、技術參數
1、電源輸入電壓：220V
2、輸入電流：0.2A
3、打印標距：5mm 10mm
4、外形尺寸：630×230×330mm
5、重量：約30kg
三、構造：
本機由底座、支撐架、V形槽、打印總成和電器部分組成。
四、操作方法
1、首先確定鋼筋直線度，鋼筋同軸偏差應不大于1mm。
2、確定打印標距，調整距離的方法是松開打印總成兩側的固定螺絲7錐桿套向左端為10毫米，移向右端為5毫米在固定螺絲7擰緊。
3、調節高度手柄4，使鋼筋放入V形槽內（羅紋鋼直線邊向上）堅固好。
4、調節高度手柄4，使錐尖至鋼筋在向下1-2mm左右。
5、接通電源，開啟電源開關，電源指示燈亮，如果打印總成在途中位置，工作指示燈也亮，同時打印總成行至最左端而自動停止，工作指示燈滅。
6、把方向開關撥到右行位置，電機運轉后，打印總成行至最右端，自動停止。
7、提起錐桿，松開緊固螺絲，取出鋼筋，打印完畢。
8、再把方向開關撥到左行位置，電機運轉后，打印總成行至最左端自動停止，以保持下一次工作的準備狀態。
五、注意事項
1、使用前可靠接地
2、本儀器經常保持清潔，存放干燥處。
3、滑動部位經常加潤滑油。

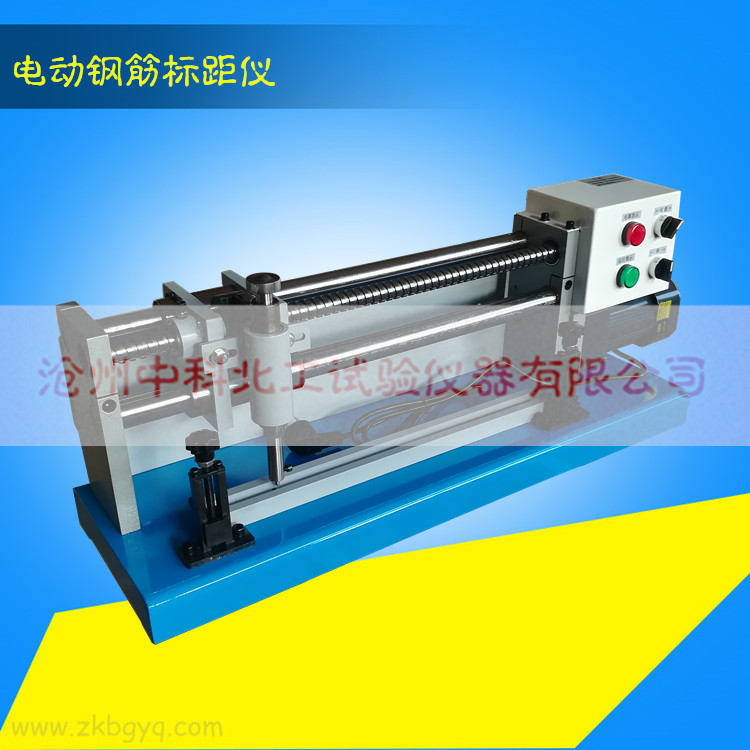

以下為第二代鋼筋標距儀
優點：質量更好，鋼筋打點位置不受限制。由于采用貫通式設計，鋼筋可整根穿過，在任意位置打點。

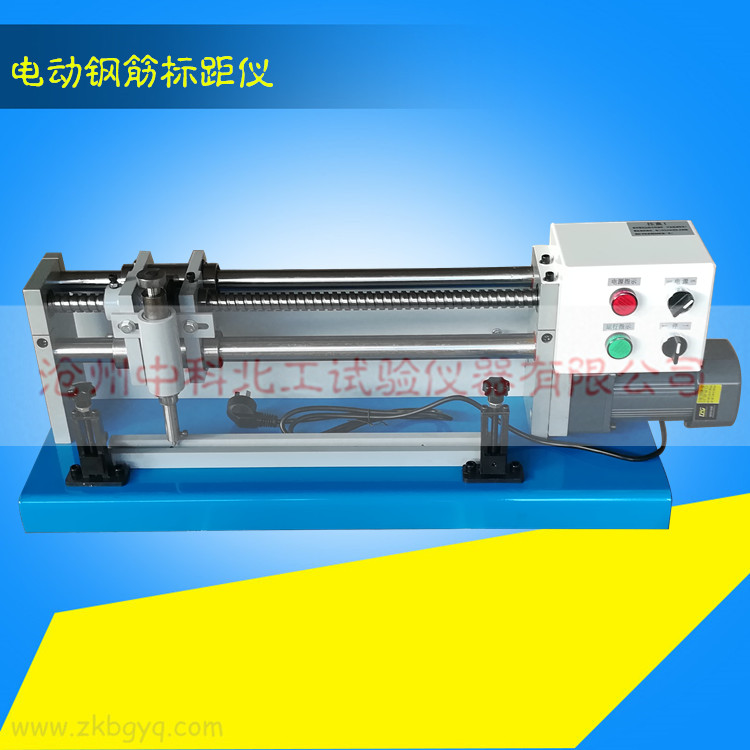

以下為第二代升級款鋼筋標距儀
