混凝土抗折裝置
一、概述
T0558-2005型混凝土抗折試驗裝置是在原JF-01型的基礎上改進的，它安在試驗機上，測試混凝土抗折度的一種附件，它滿足GB/T 50081-2002《普通混凝土力學性能試驗方法標準》有關要求，它具有不同幾種結構，以安裝在不同類型的實驗機上進行試驗。
二、技術參數
1、最大允許實驗力：＞0KN ＜100KN
2、試樣尺寸：a、600×150×150mm
b、550×150×150mm
c、400×100×100mm

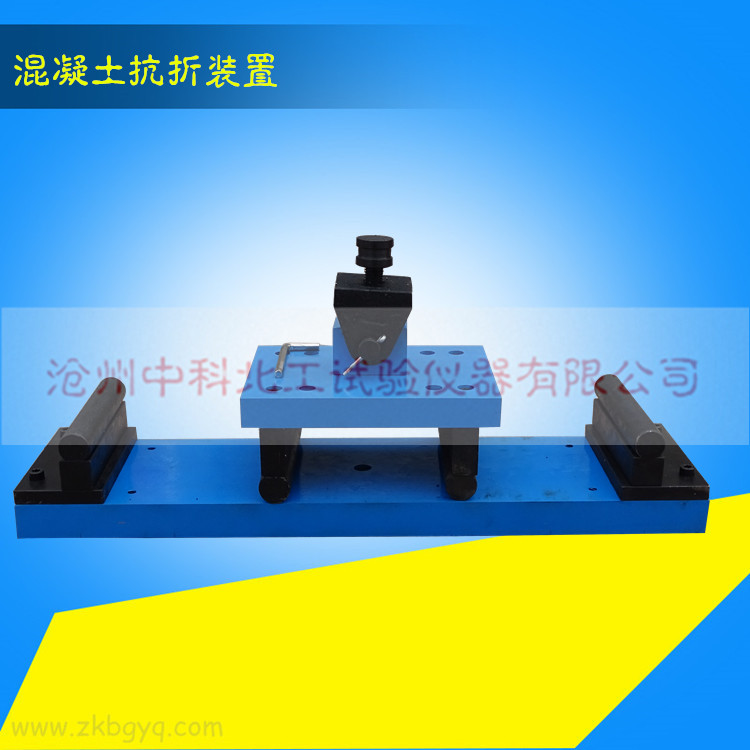

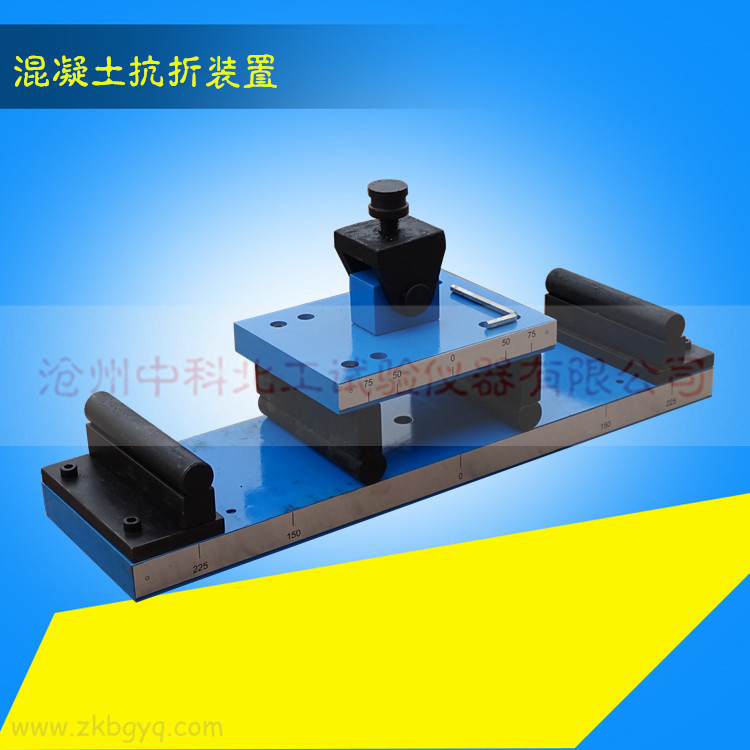

三、結構

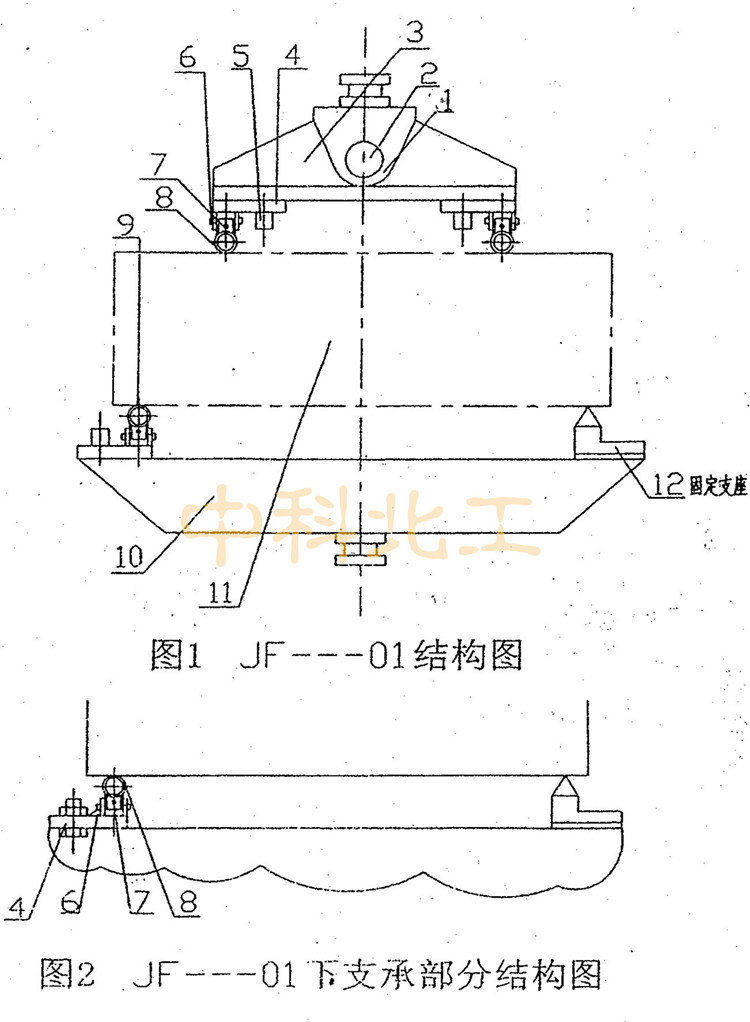

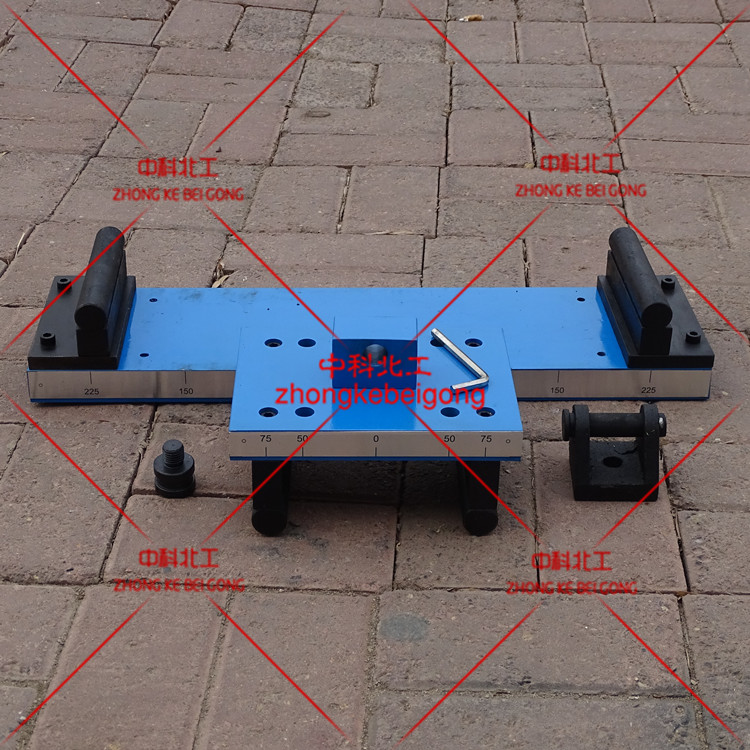

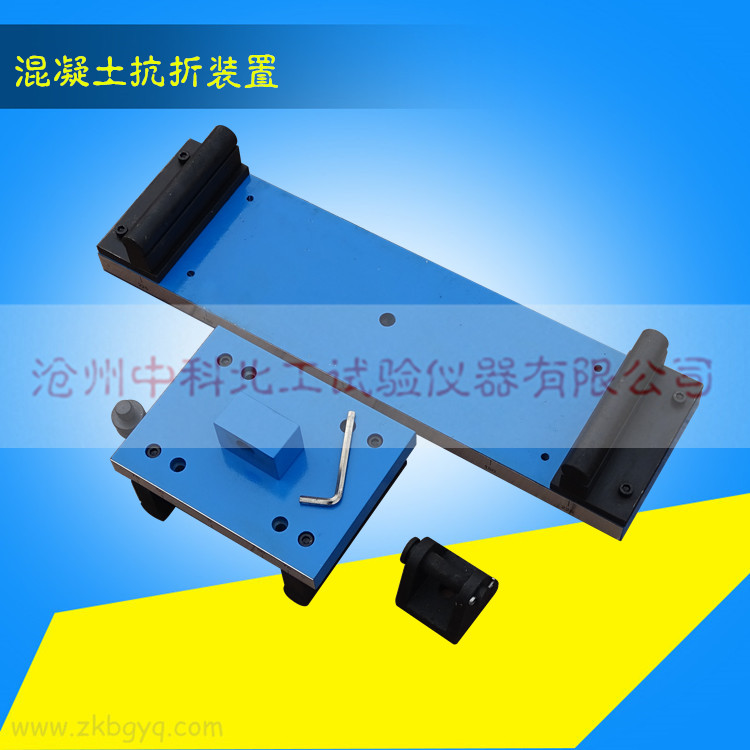

1、JF-01A型（圖一）
連接座1 通過其上端的銷與試驗機的油缸地面連在一起。軸2 將連接座1 與上壓頭做結合成一體，上壓頭3 可以左右轉動，活動頭座4 有螺釘5 緊固在 3 上，根據試樣的長度，可以調整它們的距離，小軸6 將壓頭支撐7 連在活動壓頭座內，壓頭支撐可以繞小軸前后轉動，壓頭8 通過拉板9 與支撐7 連在一起，壓頭8 可以轉動，底板10 可通過銷與試驗機上鉗口座連成一體，其上有兩個支撐 ，即由活動壓頭座4 、螺釘5 、小軸6 、壓頭支撐7 及壓頭8 組成。根據試樣長度，可以調整支撐的距離。試樣11 由兩個壓頭支撐著。
四、操作
1、按標準要求，根據試樣長度，調整活動壓頭座4 在上壓頭座3 上的位置，對準距離刻線后，用螺釘5 緊固。
2、將整個上壓頭部分通過連接座1 的銷緊固在試驗機油缸底用上。必要時可將上壓頭部分放在試驗機上鉗口座（即試驗臺）上。緩緩升起活塞，使連接座上方銷插進油缸底面定位孔中，然后將油缸正面螺絲擰緊，但不要太緊。
3、將試樣11 安在試驗機鉗口座上，并使鉗口座上的彈性銷插入底板下的槽內。
4、將由活動壓頭座4 、螺釘5、小軸6 、壓頭支撐7、壓頭8 組成的支撐，放在底板的上槽內，離中心約150mm。
5、升起活塞，并向中心推攏下支撐。轉動上壓頭部分，使壓頭互相平行，然后擰緊油缸上緊固螺釘。
6、降活塞，根據試樣長度調整下支撐距離，對準刻線后，用螺釘緊固。
7、放置混凝土試樣，即可進行試驗。
五、注意事項
1、試驗前，應檢查各轉動、移動部位，擦凈灰塵、沙粒等贓物，并涂潤滑油。
2、壓頭，下支撐部分壓頭位置應正確（見圖一），并應平行。
3、上壓頭，下支撐位置調好后，應用螺絲釘緊固好。
4、試驗完畢，應清掃、并卸下上壓頭部分。
5、做拉伸試驗的，應將整個裝置卸下。
6、可自制防護網罩，防止試樣碎粒崩下傷人。
7、本裝置最大承載為70KN，不能超過。
六、維修保養
1、長期不用應涂防銹油。
2、各轉動、移動部位應保持清潔并涂潤滑油。
3、各轉動、移動結合處應定期清洗干凈，并涂潤滑油。
