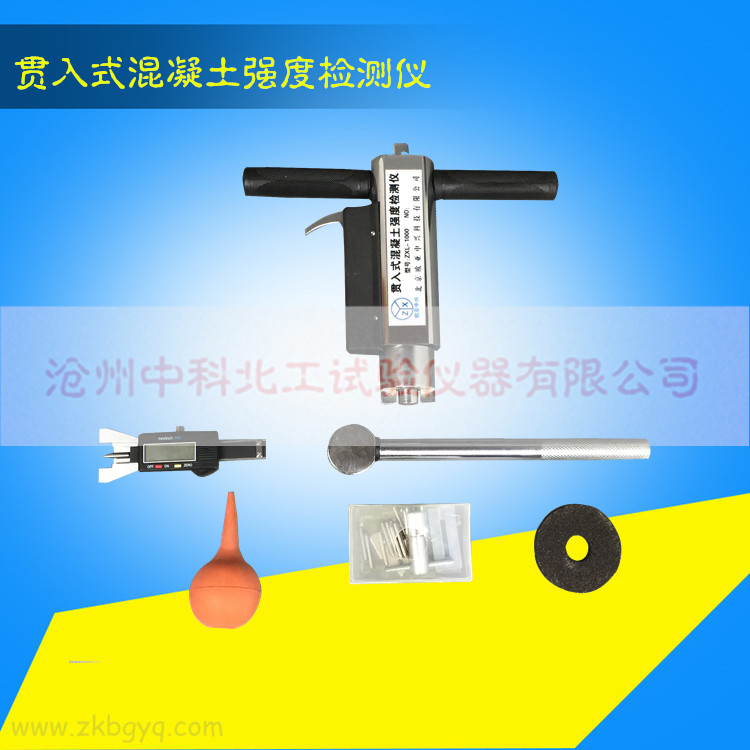

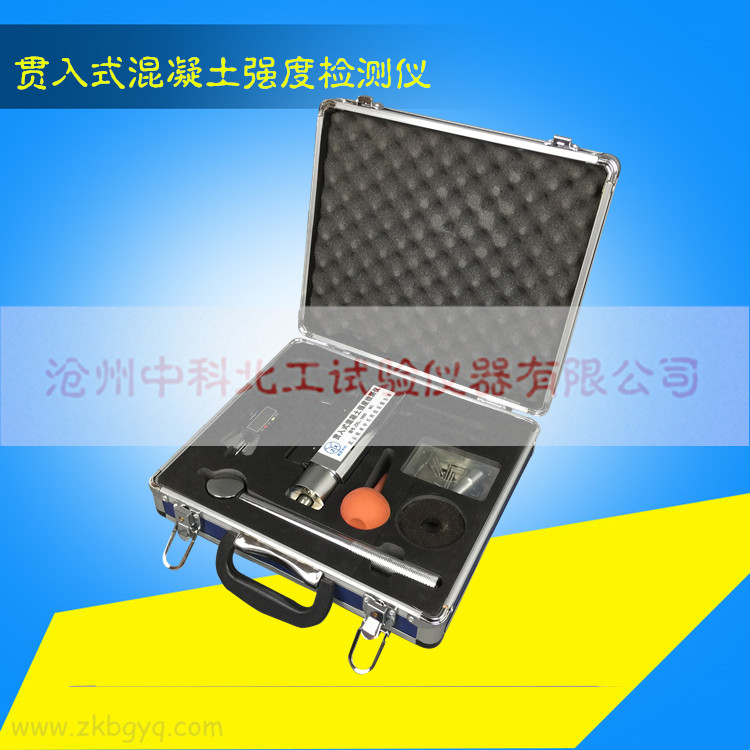

貫入式混凝土強度檢測儀
- 型號：ZXL-1000
一、概述
ZXL-1000型貫入式混凝土強度檢測儀，是根據無損檢測技術的快速發展而研發的最新產品。近年來我國無損檢測技術有了較快的發展。除了回彈法、超聲法外相繼出現了取芯法、拉拔法、超聲回彈綜合法等。上述方法大多用于檢測硬化后的混凝土強度，而對混凝土的早期強度（指拆模前的混凝土強度）至今尚無完好的無損檢測方法�，F(xiàn)在的施工規范和新的建筑體系都需要采用無損檢測方法，來檢測混凝土早期強度。如大模板的拆模強度，予應力構件放松前的混凝土強度，以及冬季施工混凝土臨界強度等。70年代美國和日本先后根據貫入阻力原理，已研制出一種新型混凝土強度儀。這種新型儀器與回彈法靠混凝土表面硬度來判定強度有所不同。它是通過測釘貫入混凝土內部測其強度，因此更能真實地反應混凝土強度。它解決了回彈法一直不能檢測的如混凝土的早期強度，多年老建筑物混凝土構件的強度，遭受化學腐蝕、火災以及硬化期間遭受凍結、融化等傷害的混凝土構件的強度。
鑒于這種新型無損檢測儀器有如此廣泛的用途，必將在建筑工程質量檢測中起到重要作用。我們參照美國、日本同類儀器的主要技術參數，研制出合我國要求的新型貫入式混凝土強度檢測儀。
（1）儀器的特點：
1、儀器的構造簡單，一個人完全能操作。
2、測試方法簡便，測試技術容易掌握。
3、檢測迅速，效率高。
4、使用安全，無爆炸性。
5、經濟。
6、儀器可在水平、垂直、向上任意角度進行測試，無需修正。
7、完全不破壞構件。
8、儀器便于攜帶，適用于野外施工現場使用。
（2）儀器的適用范圍：
1、適用于檢測拆模前的混凝土強度。
2、適用于檢測混凝土予應力構件放松鋼筋前的混凝土強度。
3、適用于檢測多年老建筑物混凝土構件強度。
4、適用于檢測遭受火災、凍結、融化和化學腐蝕等傷害的混凝土構件的強度。
5、適用于現場判定有特殊硬化劑或速凝材料的硬化效果。
6、適用于測定承載混凝土構件（砌塊）接縫材料的強度等。
7、適用于檢測各種磚材和砌體中砌筑砂漿的強度等。
二、儀器的工作原理
儀器的工作原理，是依據美國ASTMC803-82標準的貫入阻力原理，采用壓縮彈簧加載荷，把一鋼制釘貫入混凝土中。根據貫入釘?shù)纳疃葋砼卸ɑ炷恋膹姸取y釘?shù)呢炄肷疃扰c混凝土的強度成反比。即測釘貫入的越深，說明混凝土的強度越低。測釘貫入的越淺，混凝土的強度越高。通過在試驗室對大量不同配合比的圓柱體試件和立方體試件進行實測，取得了大量數據。并以此數據，建立起混凝土強度與貫入深度的關系曲線。實踐證明，其測試精度完全可以滿足國家標準中規定的要求。
三、儀器的技術性能指標
1、儀器的貫入力：1000N
2、儀器的工作沖程：20mm
3、測釘：直徑3.5mm
釘長：30.5mm
釘尖錐角：45°
4、儀器重量：3.75kg
