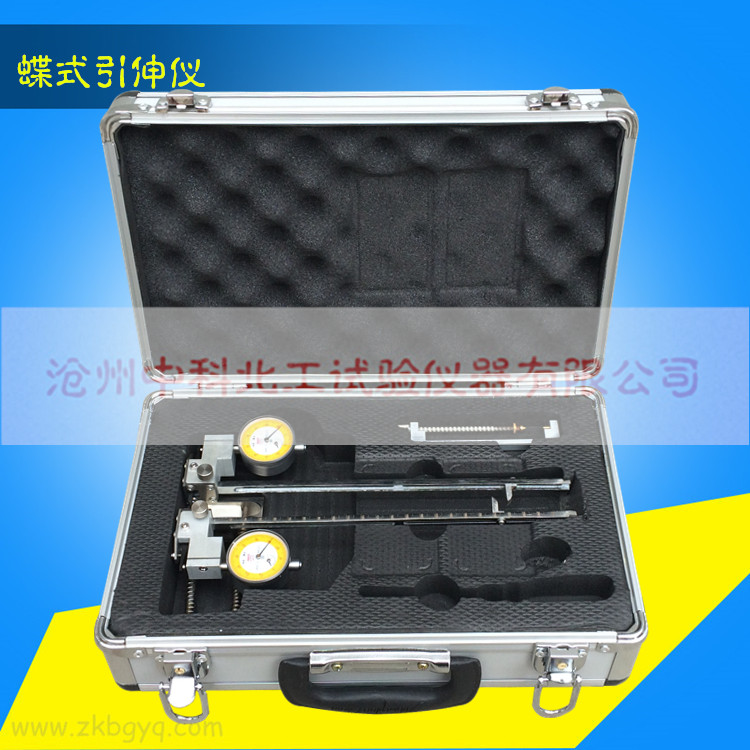

蝶式引伸儀
更新：2018/4/24 12:07:37 點擊：
介紹
一、概述蝶式引伸儀系屬機械接觸式移位計，最適合用來測量材料的各種不大的位移，從而獲取材料的機械力學性能的指標。
蝶式引伸儀構造簡單，使用方便，工作可靠，適應性好，經濟耐用，而且可以重復使用，并可通過增大標距來提高測量的靈敏度。
該儀器重量輕，讀書清晰，結構緊湊，可按照不同精度要求選用百分表或千分表，該儀器在材料試驗中是理想的測量儀器。
二、結構與原理

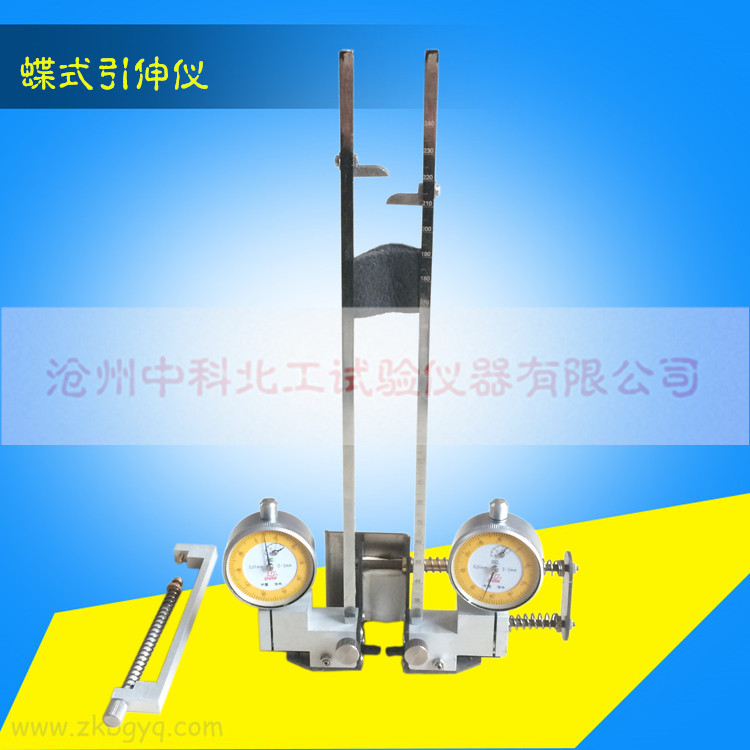

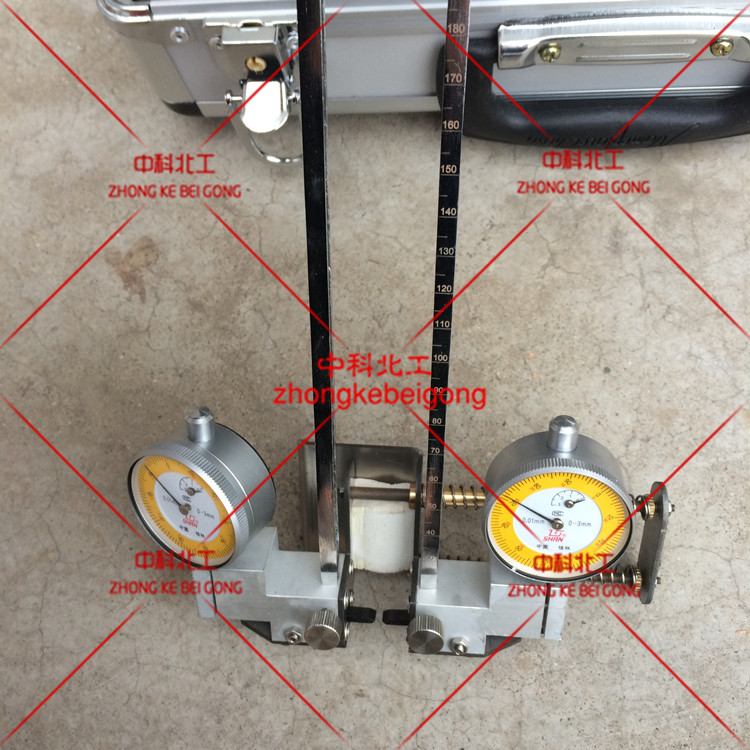

蝶式引伸儀主要由三部分組成：感受變形的部分，傳遞部分，指示部分。1、感受變形部分：主要由對上刀口和下刀口組成，并直接與試棒接觸。上刀口可在標桿中上下移動，在選擇位置上固定 ，下刀口可繞自身中點移動，上、下刀口之間的縱向距離就是試樣的標距長度，橫向距離就是試樣的直徑變化范圍，上下刀口具有較高的硬度和耐磨性。
2、傳遞部分：把變形傳遞刀量表通過表裝在左、右主體內的兩活動下刀口來實現，活動下刀口的一端是60°尖角。另一 端鑲有頂尖，均經淬硬處理�；顒酉碌犊诜謩e被支撐在旋入左、右主體的螺軸錐尖上，形成等臂杠桿，兩支承點的配合 情況影響量表的數值。引伸儀工作前，傳遞部分的任務是將試樣標距范圍內的變形量傳遞到配用量表上，通過指針的轉 動直接反應出來。
3、指示部分：該型式的引申儀配用的兩只量表，（分度值為0.01mm的百分表或分度值為0.001mm的千分表）可按不同精 度要求選用，量表測桿的端鑲硬質合金片，經研磨光潔度達△10以上。百分表按照GB1219-85檢定規程：千分表按 JB1079-75檢定標準，檢定合格。
從圖上可以看出。當?shù)揭靸x上、下刀口緊卡在試件上時，在試件受壓所產生的軸向?yàn)槲灰�，使活動下刀繞中點轉動 。由于杠桿比為1：1使量表反應出軸向位移數值來。
從構造原理可知，蝶式引伸儀對應測量的靈敏度是可變的，靈敏度標距的增大而提高，但此時儀器的量程變小，因?yàn)榱勘淼牧砍淌绞且欢ǖ摹?br /> 三、主要規格：
1、夾持試件最大尺寸：
圓柱試件直徑φ0-25mm板狀試件厚度
2、標距尺寸范圍：30-80mm；30-120mm；30-250mm
3、配用量表：
百分表：測量范圍0-3m
分度值：0.01mm
千分表：測量范圍：0-1mm
分度值：0.001mm
4、配用量表精度等級：1級
