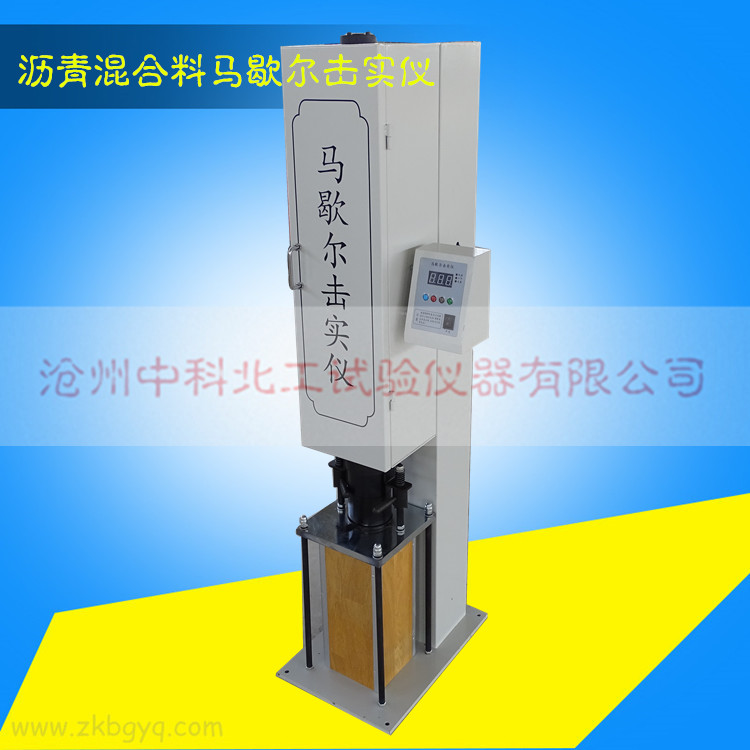

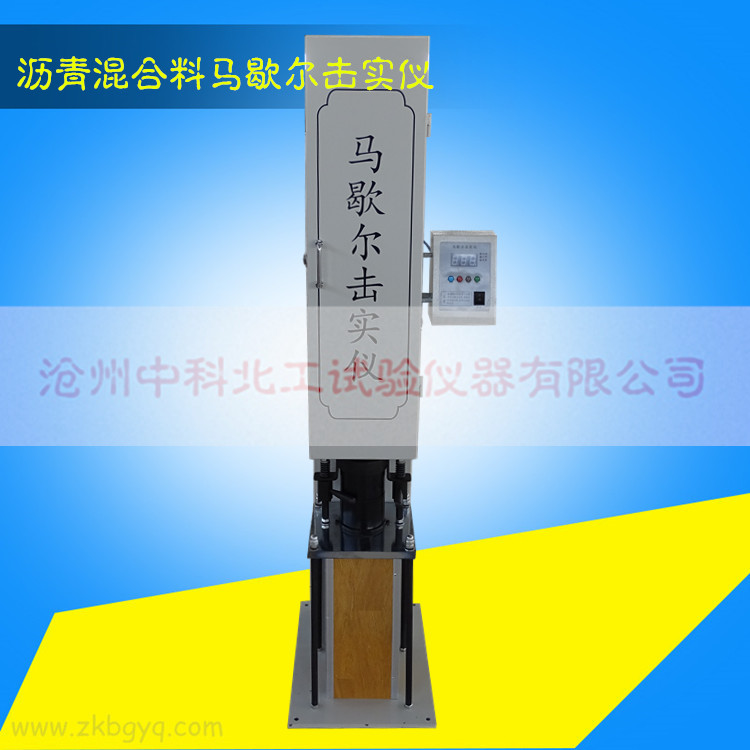

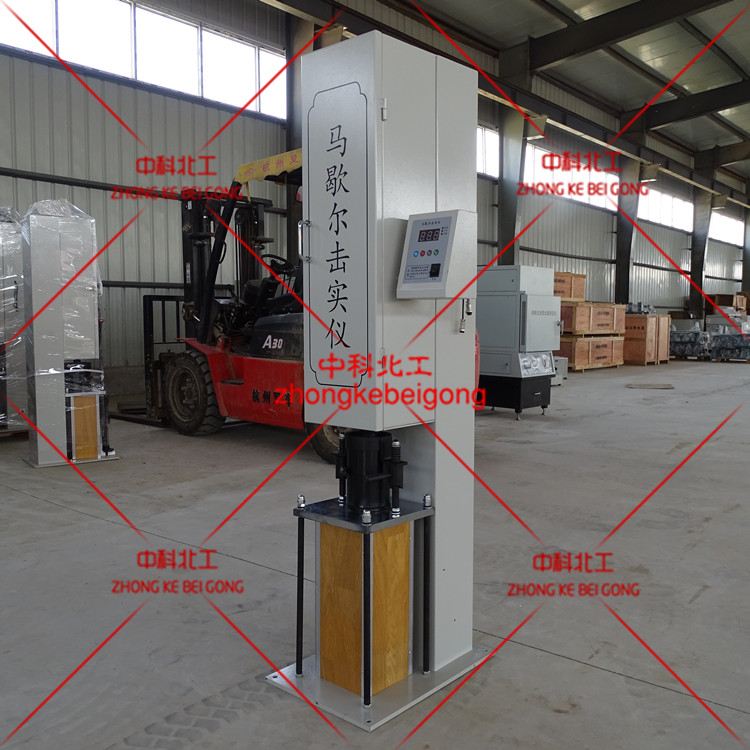

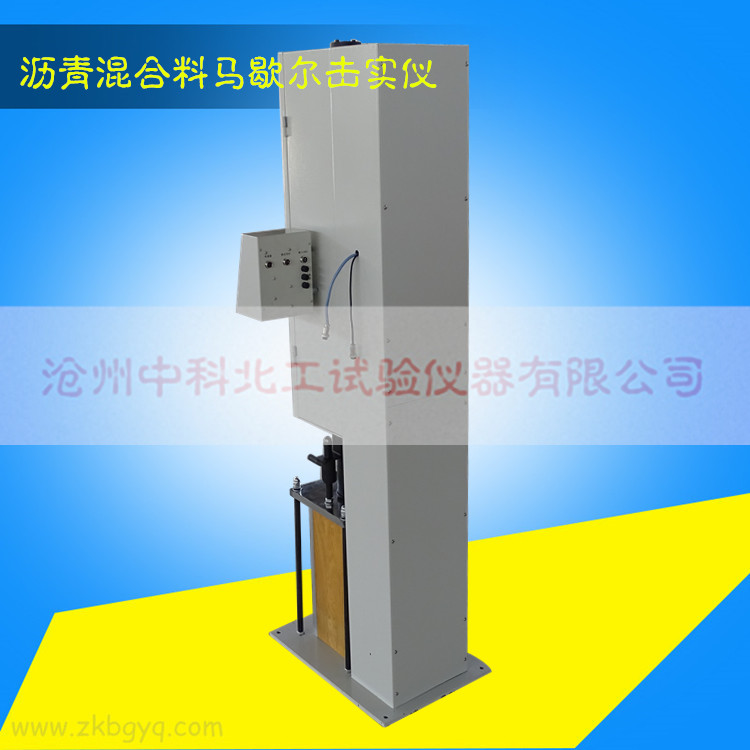

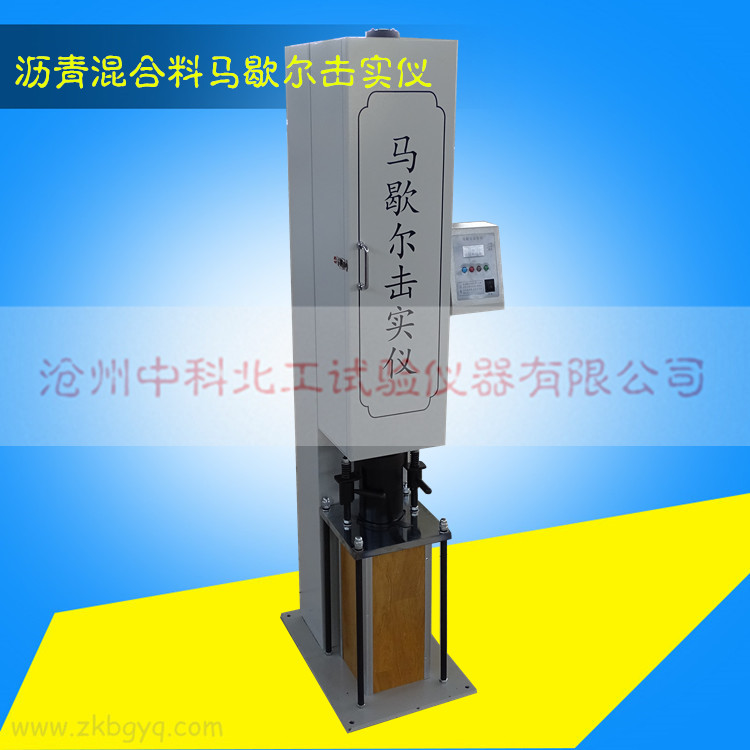

馬歇爾電動擊實儀
一、簡介
馬歇爾電動擊實儀是瀝青混合料馬歇爾試驗中試件成型的專用設備，適用于瀝青混合料馬歇爾試驗（T0702--2000）標準儀器由機械傳動與控制儀表兩部分組成，機械傳動機構為電機、減速器、鏈條驅動，電機帶動減速器、減速器帶動鏈輪轉動，鏈條上的擋塊在運動中帶動標準擊錘沿導桿向上運動，當重錘碰上斜楔塊時，重錘與鏈條上的擋塊脫開，重錘沿導桿自由下落擊實試件。
電路控制采用集成電路，可預置計數器，計數器可在1～999范圍內任意選取。儀表面板上設有預置開關、數碼顯示，裝有啟動、停止、暫停按鈕。擊實儀可按事先設定的擊實次數自動擊實，達到設定值時自動切斷控制電路，并關閉電機。儀器的機械傳動與控制分為兩部分，以提高整機的可靠性。為確保擊實儀的工作安全可靠，擊實儀的所有傳動部件及重錘均安裝在機殼內，并有一個安全操縱桿，當試模正在裝入或取出時可使擊實壓頭不能落下。
二、主要技術參數
1、擊錘質量：10210±10g
2、擊錘落差：457.2±2.5mm
3、擊實速度：60±5次/mim
4、擊實次數可預置、預置范圍：1-999次
5、電機功率：370W
6、電源電壓：AC380V
7、外形尺寸（長×寬×高）：540×370×1750mm
8、整機重量：約180kg
