灌砂桶，灌砂筒
一、適用范圍：
本試驗法適用于在工地測定砂土、砂礫土及配砂石、水泥穩定土、石灰穩定土等的容重，上述各種集料的最大粒徑不得超過25mm。測定容重層的厚度不超過150mm。
二、儀器設備：

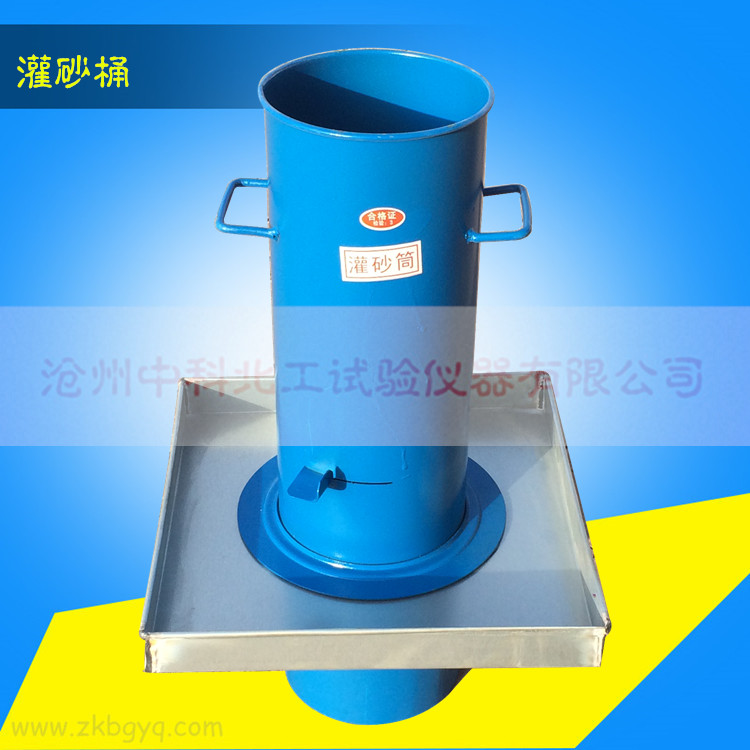

1、灌砂筒用鐵板、鋼管（塑料）制作，內徑Φ100mm，總高360mm，分兩部分，上部為儲砂筒，筒深270mm，(容積約2119cm3）。筒底中心有一個Φ10mm的圓孔塑料標準灌，內徑100mm，高150mm。
2、內徑Φ150mm，總高360mm，筒深270mm，（容積約4790cm3），筒底中心有一個 Φ15mm的圓孔，標定灌Φ150mm，高150mm。
3、內徑Φ200mm、總高520mm、筒頂350mm（容積約11000cm3），筒底中心有一個Φ25mm的圓孔，標定灌Φ200mm，高200mm。
————以下資料未審核————
1、目的和適用范圍
本試驗法適用于現場測定細粒土、砂類土和礫類土的密度。試樣的最大粒徑不得超過15mm，測定密度層的厚度為150～200mm。
注：①在測定細粒土的密度時，可以采用Φ100的小型灌砂筒。
②如最大粒徑超過15mm，則應相應地增大灌砂筒和標定罐的尺寸，例如，粒徑達40～60mm的粗粒土，灌砂筒和現場試洞的直徑應為150～200mm。
2、儀器設備

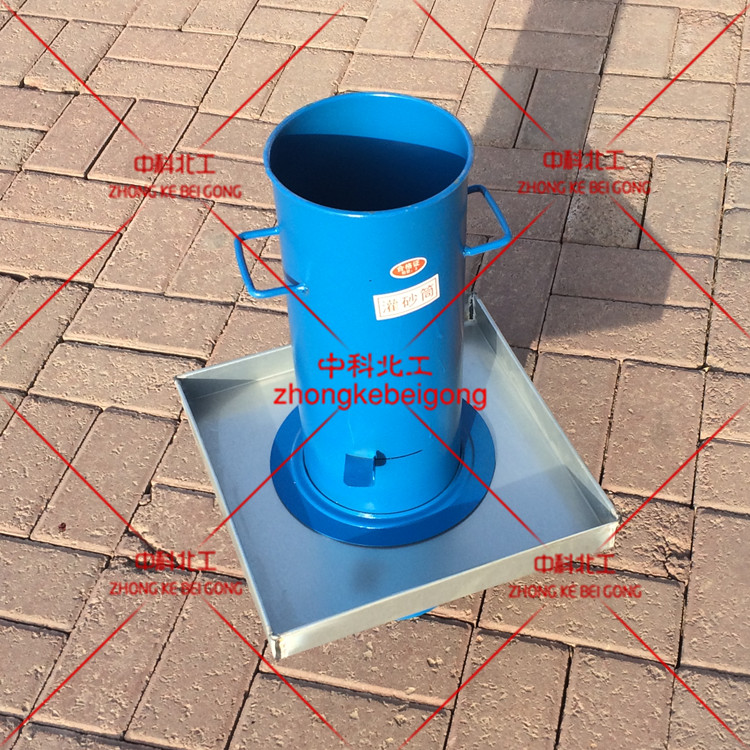

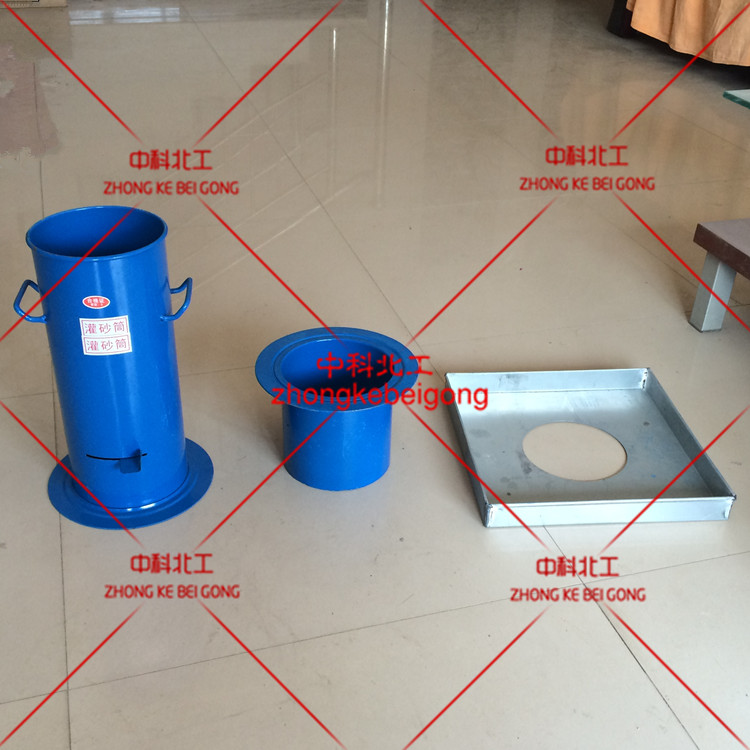

2.1、灌砂筒：金屬圓筒（可用白鐵皮制作）的內徑為100 mm，總高360mm，灌砂筒主要分兩部分：上部為儲砂筒，筒深27cm（容積約2120cm3），筒底中心有一個直徑10mm的圓孔；下部裝一倒置的圓錐形漏斗，漏斗上端開口直徑為lOmm，并焊接在一塊直徑100mm的鐵板上，鐵板中心有一直徑10mm的圓孔與漏斗上開口相接。在儲砂筒筒底與漏斗頂端鐵板之間設有開關。開關為一薄鐵板，一端與筒底及漏斗鐵板鉸接在一起，銷售Q Q：91612 9270另一端伸出筒身外，開關鐵板上也有一個直徑100mm的圓孔。將開關向左移動時，開關鐵板上的圓孔恰好與筒底圓孔及漏斗上開口相對，即三個圓孔在平面上重迭在一起，砂就可通過圓孔自由落下。將開關向右移動時，開關將筒底圓孔堵塞，砂即停止下落。 灌砂筒的型式和主要尺寸如圖6.5.2所示。
2.2、金屬標定罐：內徑lOOmm，高150mm和200mm的金屬罐各一個，上端周圍有一罐緣。
注：如由于某種原因，試坑不是150mm或200mm時，標定罐的深度應該與擬挖試坑深度相同。
2.3、基板：一個邊長350mm，深40mm的金屬方盤，盤中心有一直徑lOOmm的圓孔。
2.4、打洞及從洞中取料的合適工具，如鑿子、鐵錘、長把勺、長把小簸箕、毛刷等。
2.5、玻璃板：邊長約500mm的方形板。
2.6、飯盒（存放挖出的試樣）若干。
2.7、臺秤：稱量10～15ks，感量5g。
2.8、其它：鋁盒、天平、烘箱等。
3、量砂
粒徑0.25～0.5mm、清潔干燥的均勻砂，約20～40kg。應先烘干，并放置足夠時間，使其與空氣的濕度達到平衡。
4、儀器標定
確定灌砂筒下部圓錐體內砂的質量，其步驟如下：
4.1、在儲砂筒內裝滿砂。筒內砂的高度與筒頂?shù)木嚯x不超過15mm。稱筒內砂的質量m1，準確至1g。每次標定及而后的試驗都維持這個質量不變。
4.2、將開關打開，讓砂流出，并使流出砂的體積與工地所挖試洞的體積相當（或等于標定罐的容積）。然后關上開關，并稱量筒內砂的質量m5，準確至1g。銷售Q Q：91612 9270
4.3、將灌砂筒放在玻璃板上。打開開關，讓砂流出，直到筒內砂不再下流時，關上開關，并細心地取走罐砂筒。
4.4、收集并稱量留在玻璃板上的砂或稱量筒內的砂，準確至1g。玻璃板上的砂就是填滿灌砂筒下部圓錐體的砂。
4.5、重復上述測量，至少三次。最后取其平均值m2，準確至1g。
5、確定量砂的密度ps （g／cm3）
5.1、用水確定標定罐的容積V（cm3），方法如下：
將空罐放在臺秤上，使罐的上口處于水平位置，讀記罐質量m7，，準確至1g。向標定罐中灌水，注意不要將水弄到臺秤上或罐的外壁。將一直尺放在罐頂，當罐中水面快要接近直尺時，用滴管往罐中加水，直到水面接觸直尺。移去直尺，讀記罐和水的總質量
m8。重復測量時，僅需用吸管從罐中取出少量水，并用滴管重新將水
加滿到接觸直尺。標定罐的體積按下式計算：
V＝m8 - m7 （6.5.5—1）
5.2、在儲砂筒中裝入質量為m 1的砂，并將罐砂筒放在標定罐上，打開開關，讓砂流出，直到儲砂筒內的砂不再下流時，關閉開關。取下罐砂筒，稱筒內剩余的砂質量，準確至1g。
5.3、重復上述測量，至少三次，最后取其平均值m3，準確至1g。
5.4、按下式計算填滿標定罐所需砂的質量 ma （g）
ma＝m1 - m2 - m3 （6.5.5—2）
式中：m1——灌砂入標定罐前，筒內砂的質量，g；
m2——灌砂筒下部圓錐體內砂的平均質量，g；
m3——灌砂入標定罐后，筒內剩余砂的質量，g。
5.5、按下式計算量砂的密度ρs（g／cm3）：
ρs＝ma/V （6.5.5—3）
式中：V——標定罐的體積，cm3。
6、試驗步驟
6.1、在試驗地點，選一塊約40cmX40cm的平坦表面，并將其清掃干凈。將基板放在此平坦表面上。如此表面的粗糙度較大，則將盛有量砂m5 （g）的灌砂筒放在基板中間的圓孔上。打開灌砂筒開關，讓砂流人基板的中孔內，直到儲砂筒內的砂不再下流時關閉開關。取下罐砂筒，并稱筒內砂的質量m6，準確至1g。
6.2、取走基板，將留在試驗地點的量砂收回，重新將表面清掃干凈。將基板放在清掃干凈的表面上，沿基板中孔鑿洞，洞的直徑lOOmm。在鑿洞過程中，銷售Q Q：91612 9270應注意不使鑿出的試樣丟失，并隨時將鑿松的材料取出，放在已知質量的塑料袋內，密封。試洞的深度應等于碾壓層厚度。鑿洞畢，稱此塑料袋中全部試樣質量，準確至1g。減去已知塑料袋質量后，即為試樣的總質量mt。
6.3、從挖出的全部試樣中取有代表性的樣品，放入鋁盒中，測定其含水量ω。樣品數量：對于細粒土，不少于lOOg；對于粗粒土，不少于500g。
6.4、將基板安放在試洞上，將灌砂筒安放在基板中間（儲砂筒內放滿砂至恒量m1），使灌砂筒的下口對準基板的中孔及試洞。打開灌砂筒開關，讓砂流人試洞內。關閉開關。仔細取走灌砂筒，稱量筒內剩余砂的質量m4，準確至1g。
6.5、如清掃干凈的平坦的表面上，粗糙度不大，則不需放基板，將罐砂簡直接放在已挖好的試洞上。打開筒的開關，讓砂流入試洞內。在此期間，應注意勿碰動灌砂筒。直到儲砂筒內的砂不再下流時，關閉開關。仔細取走灌砂筒，稱量筒內剩余砂的質量m4ˊ，準確至1g。
6.6、取出試洞內的量砂，以備下次試驗時再用。若量砂的濕度已發生變化或量砂中混有雜質，則應重新烘干，過篩，并放置一段時間，使其與空氣的濕度達到平衡后再用。
6.7 如試洞中有較大孔隙，量砂可能進入孔隙時，則應按試洞外形，松弛地放人一層柔軟的紗布。然后再進行灌砂工作。
7、結果整理
7.1、按下式計算填滿試洞所需的質量mb （g）
灌砂時試洞上放有基板的情況
mb＝ml- m4-（m5-m6） （6.5.7—1）
灌砂時試洞上不放基板的情況
mb＝ml- m4ˊ-m2 （6.5.7—2）
式中：m1——灌砂入試洞前筒內砂的質量，g；
m2——灌砂筒下部圓錐體內砂的平均質量，g；
m4、m4ˊ——灌砂入試洞后，筒內剩余砂的質量，g；
m5-m6——灌砂筒下部圓錐體內及基板和粗糙表面間砂的總質量，g。
7.2、按下式計算試驗地點土的濕密度ρ （g／cm3）：
ρ =（mt/mb）ρs （6.5.7—3）
式中：mt—試洞中取出的全部土樣的質量，g；
mb—填滿試洞所需砂的質量，g；
ρs—量砂的密度，g／cm3。
7.3、按下式計算土的干密度ρd （g／cm3）：
ρd=ρ/（1+0.01ω） （6.5.7—4）
