砂漿攪拌機（立式和臥式）

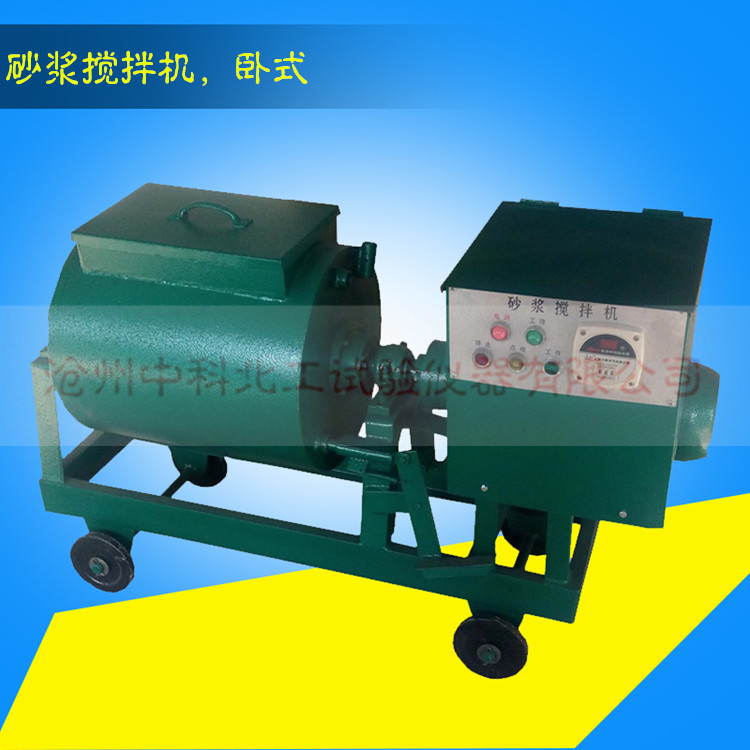

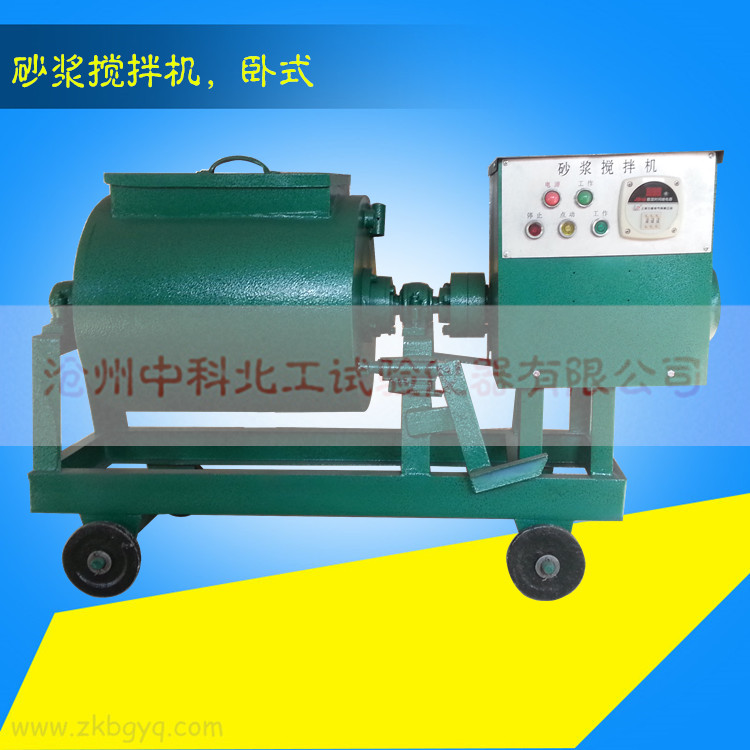

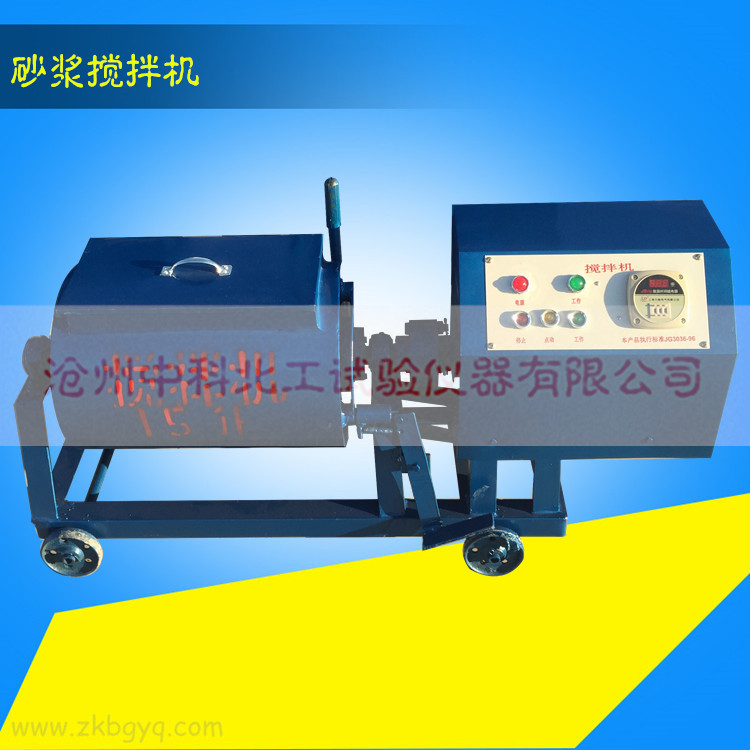

一、用途及特點（臥式）
本機適用于建筑科研單位和建筑公司及大專院校、科研單位、質檢部門做墻體粉材料及磚砌墻用砂漿強度試驗后攪拌機械。適用于生產人工大理石廠家面料及其它粉末狀攪拌工作。
本機操作方便，攪拌效率高，殘余量小，清洗方便，是較為理想的實驗室用砂漿攪拌設備。
二、主要技術參數
1、進料容量：20升 40升
2、出料容量：15升 30升
3、最大出料容量：18升 33升
4、攪拌均勻時間：≤45秒
5、攪拌轉速：48轉/分
6、電動機功率：1.5千瓦 1.1千瓦
7、電源電壓：380V
8、產品凈重：150公斤 230公斤
三、結構工作原理：
本機由機架、攪拌裝置、傳動系統、限位裝置及電器控制系統所組成。
機架是整個設備的支撐部分，由槽鋼焊接而成，攪拌裝置由攪拌筒、攪拌軸、攪拌鏟片所構成，攪拌產片固定在攪拌臂上，并且與攪拌軸組成一體形成兩組螺旋方向相反，但導程及螺旋升角相同的螺旋帶狀攪拌鏟，攪拌鏟與攪拌筒內壁的間隙可微量調整。

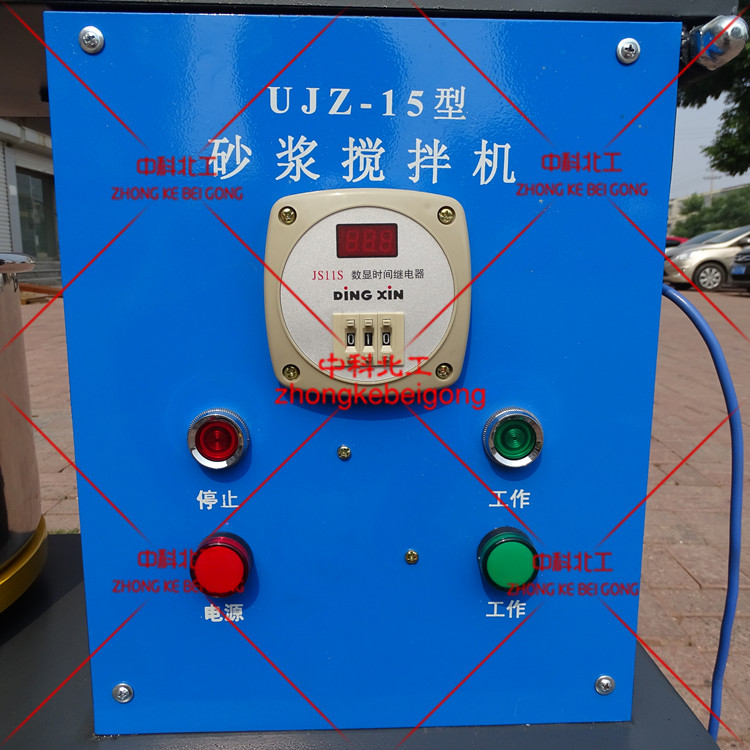

傳動機構是由減速電動機和聯軸器組成，筒體限位裝置由鎖定銷及定位孔所組成，電器控制系統具有起動、點動、停止、定時的功能。
工作原理：減速電動機通過連軸器使攪拌軸沿一個方向旋轉，攪拌軸上的正反兩組鏟片攪拌物料，由于螺旋升角的作用，鏟片工作時使筒內的物料由一側推向另一側，又由另一側推回原處的循環動作，使物料充分?jǐn)嚢瑁瑥亩@得較理想的攪拌效果。
卸料時須停機，打開鎖定鎖，使筒體旋轉一定角度，再限位，按點動按鈕，實現拌合物排除銅外。
四、安裝：
機器拆箱后檢查減速電機，料筒、軸承座等在運行中有無損壞，緊固件的無松動，若有松動應擰緊，支撐地基為平整的混凝土地平面，攪拌機搬運時應用繩索系在機架上，不可套系在攪拌機軸上，攪拌機底座下面安裝腳輪，可任意移動。

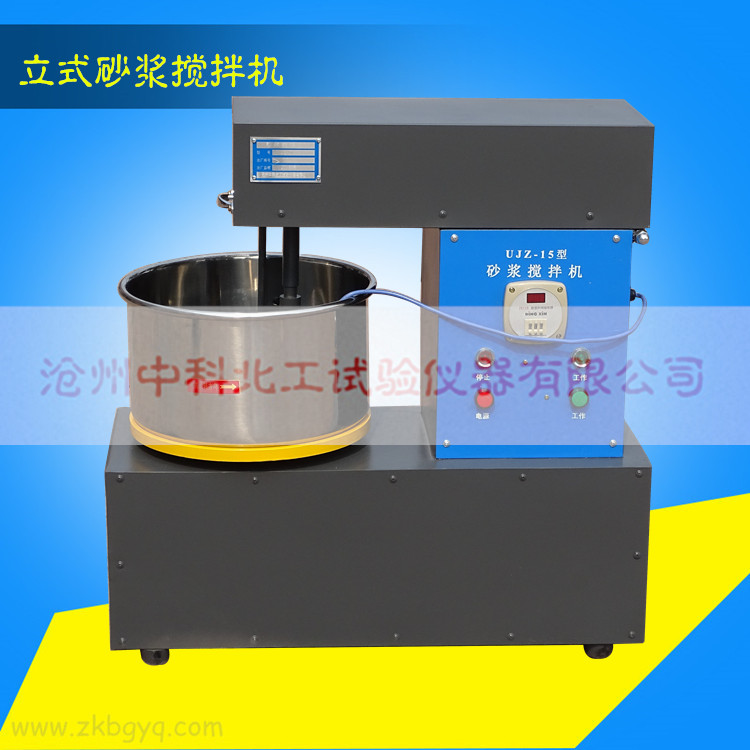

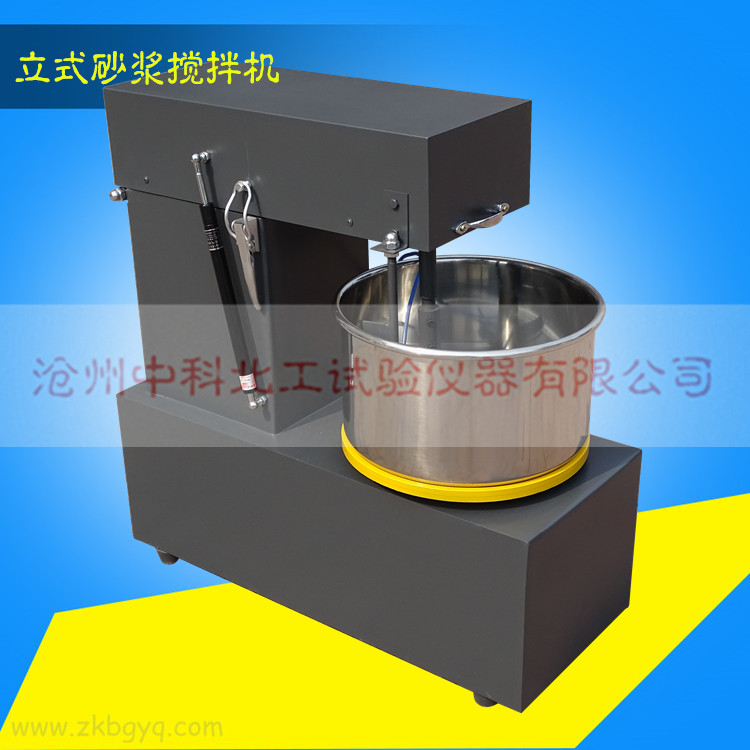

一、概述（立式）
砂漿攪拌機是為了配合推廣實施推廣實施國家建設部發部（JGJ70-90）建設沙漿基本性能試驗方法標準，而設計的專用設備，主要用于建筑行業，大專院校、科研單位、質檢部門作墻體粉面材料及磚砌墻用沙漿強度試驗的攪拌機械。也適用于生產人造大理石廠家面料及其他粉末狀攪拌作業。
砂漿攪拌機的機器內部有兩個相反方向轉動的轉子，工作時進行復合運動，兩轉子交叉重疊，會產生一個失重區，在此區域內，不論物料的形狀，大小，和密度如何，都能使物料處于瞬間失重狀態，客服電話：13 722705231物料在機器內形成全方位連續循環翻動，達到快速混合均勻的效果。砂漿攪拌機具有攪料均勻、攪拌時間短、效率高、操作方便等優點。

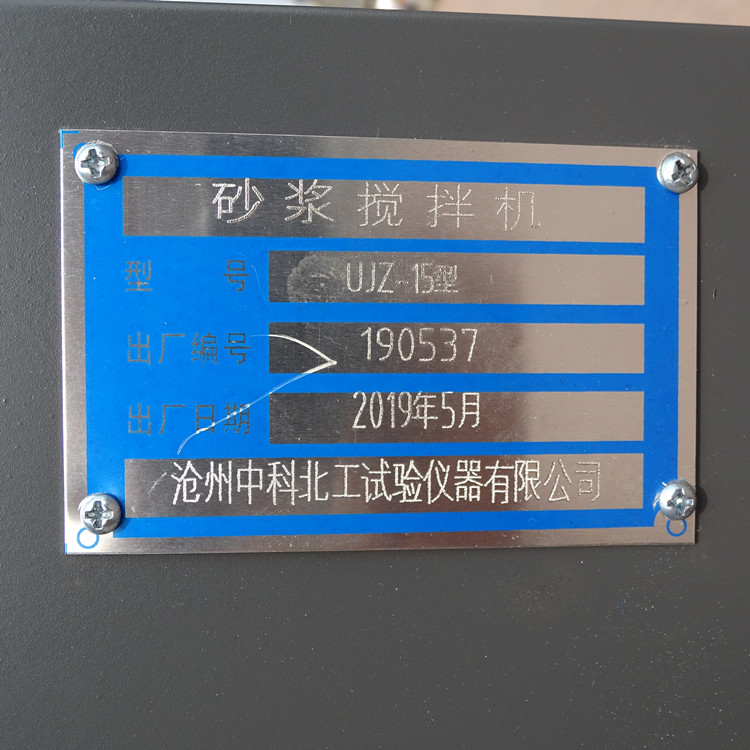

UJZ-15型砂漿攪拌機，經有關科研使用單位使用后，實踐證明，它具有攪拌均勻，拌和速度快，適用于建筑施工單位、有關專業院校及建筑科研單位的實驗室對多種砂漿的攪拌，能減輕工作人員的勞動強度，提高拌合物的質量。
二、主要技術參數
1、攪拌葉片：2層4片×45°
2、攪拌葉運轉直徑：Φ200mm
3、攪拌葉轉速：（順時針）80±4r/min
4、攪拌筒轉速：（逆時針）60±2r/min
5、攪拌筒進料容量：28L
6、攪拌筒出料容量：15L
7、攪拌筒內徑：380mm
8、攪拌筒筒深：250mm
9、技術客服：QQ916129270
9、固定葉與攪拌筒壁間隙：2±0.5mm
10、攪拌葉與攪拌筒底間隔：2±0.5mm
11、電機功率：1.5千瓦
12、電壓：380V
13、重量：175KG
14、外形尺寸：80×50×90cm（長×寬×高）
三、結構及原理

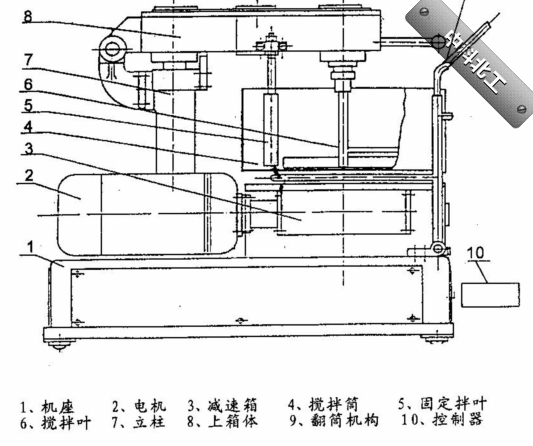

1、本設備有箱體、電機、蝸輪箱、齒輪箱、葉片、刮板、筒體，蝸架及程控器組成。見（圖一）
2、本機傳動型式為電機連接蝸輪箱蝸桿，傳動 蝸輪，蝸輪軸上端通過離合器帶動攪拌筒作逆時針方向旋轉，蝸輪軸下端輸出齒輪與立柱下端齒輪哧合，通過立軸上聯接器傳動上齒輪箱主動齒輪，經中間齒輪傳動攪拌齒輪帶動攪拌葉片作順時針轉動、具體傳動程序為：攪拌筒轉速 1452×2/48=60.42r/min
四、操作與使用

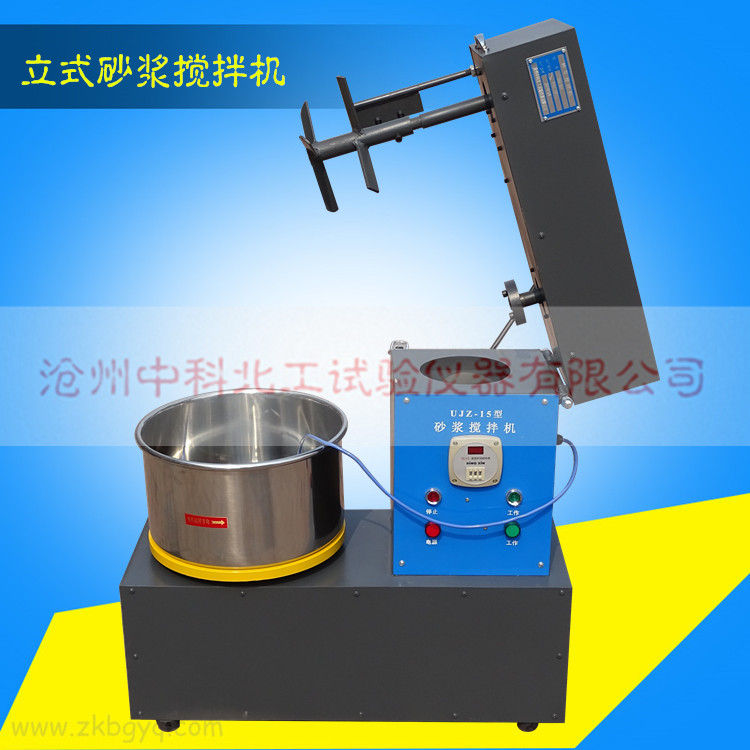

1、首先將齒輪箱體放下，按動電源開關，作空運轉，檢查攪拌筒是否作逆時針轉動，攪拌葉是否作順時針轉動。
2、停車后檢查固定葉與攪拌筒壁及攪拌葉與攪拌筒底間隙是否正確，調整好后將攪拌葉螺母擰緊。
3、把按比例準備好的料投入攪拌筒內，開機攪拌。接著把適量的水徐徐加入筒內，待攪拌均勻后，停機扳動翻筒機構，將筒體傾斜到一個角度，再將料取出待用。每次攪拌出料后攪拌筒的復位一定要檢查鍋座與鍋子的位置是否正確，否則不要開機。
4、填寫使用記錄。
售后咨詢：1372.2705231
五、維護及保養
1、本紀應安放在干燥及無任何腐蝕介質的環境中。
2、使用完畢務必將筒內及攪拌葉用清水擦洗干凈并擦
干。（長期不使用者可在同內及葉片表面上防銹油）
3、經常注意使用后緊固件是否松動，及時擰緊。
4、投料時嚴禁在水泥及沙子中夾入鐵釘、鐵絲等硬物以免損壞機械。
5、減速箱使用一段時間后，要檢查其潤滑油位的高低，及時補充到觀察孔能看到油面，油質為30#的機械油。
6、如遇修理傾倒時，必須先將油盤內的積油放盡，平時一季度換油一次。
六、安裝調試
1、攪拌機應安裝在平整堅實的場地，周圍應有良好的排水溝渠，并按要求設置牢固的操作棚。
2、固定式機械要有可靠的基礎，移動式機械在平坦堅硬的地坪上用方木或撐架架牢，并保持水平。
3、氣溫降到5℃以下時，管道、泵、機具均應采取防凍保溫措施。
4、作業后，應及時將機內、水箱內、管道內的厚料、積水放盡，并清潔保養機械，清理工作場地，切斷電源，鎖好電閘箱。
5、裝有輪胎的機械，轉移式拖行速度不得超過2KM∕H。
6、固定式攪拌機的操縱臺應使操作人員能看到各部工作情況。儀表、指示信號準確可靠，電動攪拌機的操縱臺應墊上橡膠板或干燥木板。
7、移動式攪拌機長期停放或使用時間超過三個月以上時，應將輪胎卸下妥善保管，輪軸部應做好清潔和防銹工作。
8、傳動機構、工作裝置、制動器等，均應緊固可靠，保證正常工作。
9、骨料規格應與攪拌機的性能相符，超出許可范圍的不得使用。
10、空車運轉，檢查攪拌筒或攪拌葉的轉動方向，技術Q Q：9 16129270各工作裝置的操作制動、確認正常，方可作業。
11、進料時，嚴禁將頭或手伸入料斗與機架之間察看貨探摸進料情況，運轉中不得用手或工具等物伸入攪拌筒內扒料出料。
12、料斗升起時，嚴禁在其下方工作或穿行。料坑底部要設料斗的枕墊，清理料坑時必須將料斗用鏈條扣緊。
13、向攪拌筒內加料應在運轉中進行，添加新料必須先將攪拌機內原有的混凝土全部卸出后才能進行。
14、作業中，如發生故障不能繼續運轉時，應立即切斷電源，將攪拌筒內的混凝土清除干凈，然后進行檢修。
15、作業后，應對攪拌機進行全部清洗，操作人員如需進入筒內清除時，必須切斷電源，設專人在外監護，或卸下溶斷器并鎖好電閘箱，然后方可進入。
16、作業后，應將料斗降落至料斗坑，當需升起時，必須用保險鏈或插銷扣牢。
