碟式液限儀
更新：2018/4/10 8:14:54 點擊：
介紹
CSDS-1蝶式液限儀一、概述：

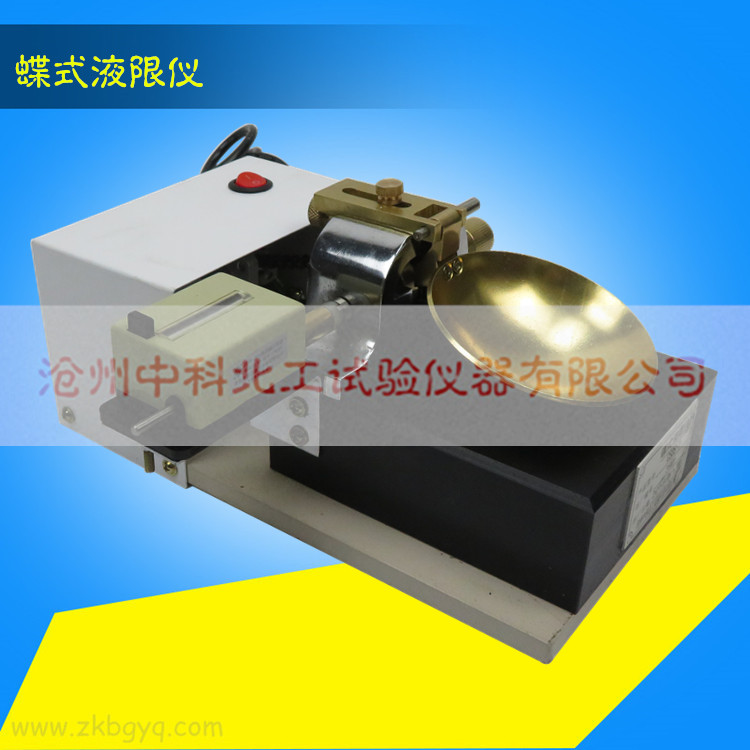

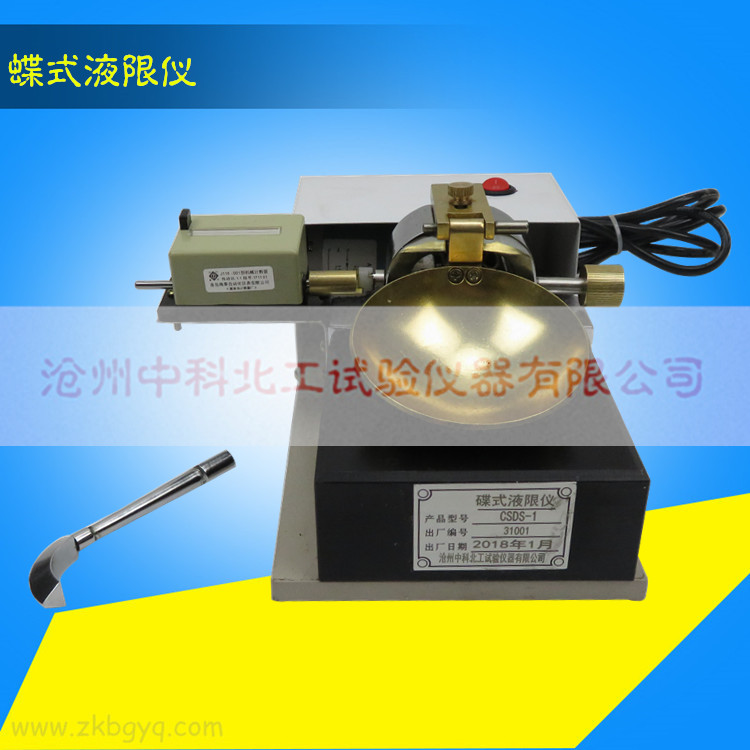

碟式液限儀由盛裝試樣的黃銅皿和裝有硬優質橡愬臺座，以及將皿與臺座之間落距控制在1厘米的沖擊裝置凹輪及計算器、劃槽刀等組成。
二、用途：
測定土的液限，為劃分土類，計算天然稠度、愬性指數，供設計施工使用。
三、技術規格：
1、手動驅動
2、碟下落頻率 ：120擊/分鐘（允許誤差15%）
3、內置擊數計時數器
碟式液限儀的使用方法參照ASTM D4318《土的液限標準試驗方法》
8.2.5 蝶式儀法試驗，應按下列步驟進行：
1、將制備好的試樣充分調拌均勻，鋪于銅碟前半部，用調土刀將銅碟前沿試樣刮成水平，使試樣中心度為10mm，甩開槽器經蝸形輪的中心沿銅碟直徑將試樣劃開，形成V型槽。
2、以每秒兩轉的速度轉動搖柄，是銅碟反復起落，墜擊于底座上，數記擊數，直至槽底兩邊試樣的合攏長度為13mm時記錄擊數，并在槽的兩邊取試樣不應少于10g，放入稱量盒內，測定含水率。
3、將不同水量的試驗，重復本條1、2款的步驟測定槽底兩邊試樣合攏長度13mm所需要的擊數及相應的含水率，試樣宜為4-5個，槽底試樣合攏需要的擊數宜控制在15-35擊之間。含水率按本標準式（4.0.4）計算。
8.2.6、以擊次為橫坐標，含水率為縱坐標紙上繪制擊次與含水率關系曲線（圖8.2.6），取曲線上擊次為25所對應的整數含水率為試樣的液限。
