橡膠壓縮永久變形裝置
一、簡(jiǎn)介
壓縮永久變形器由平行鋼板、插銷、限制器和緊固件組成，符合GB/7759-2015要求，用于硫化橡膠，熱塑性橡膠在常溫，高溫和低溫條件下，以一定壓縮率，經(jīng)一定的壓縮時(shí)間后測(cè)定橡膠變形。
二、產(chǎn)品參數(shù)
1、試樣尺寸：（A型：直徑29mm，高12.5mm）
(B型：直徑13mm, 高6.5mm)
2、外形尺寸：直徑115mm、壓板厚度12mm
3、產(chǎn)品重量：約3kg
4、產(chǎn)品材質(zhì)：鐵鍍鋅。

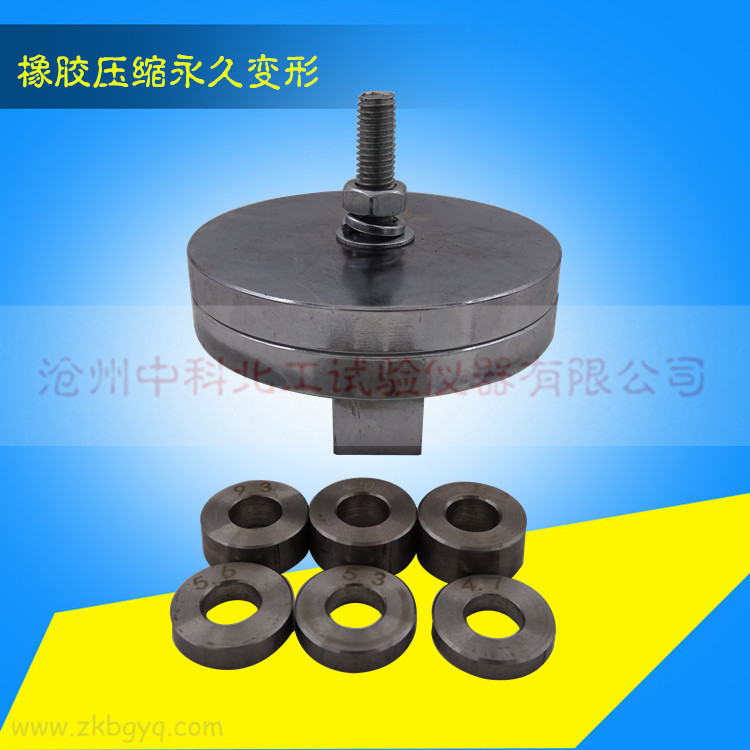

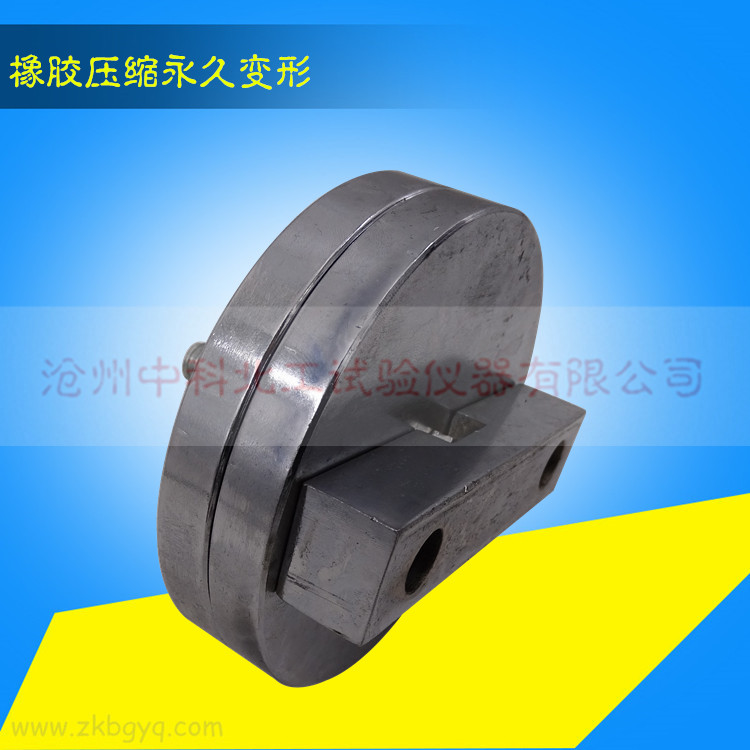

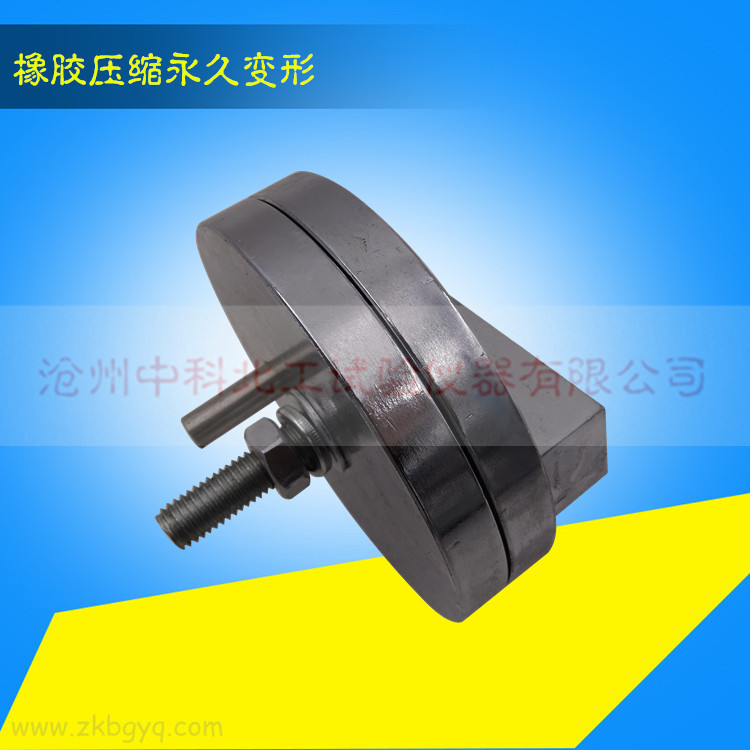

三、結(jié)構(gòu)
標(biāo)配三種不同高度限制器（每種一個(gè)共三個(gè)）
每次使用時(shí)僅用一個(gè)限制器。
A型 壓縮率 A型 件數(shù)
25% 9.3-9.4 1
15% 10.6-10.7 1
10% 11.2-11.3 1
B型 壓縮率 B型 件數(shù)
25% 4.7-4.8 1
15% 5.3-5.4 1
10% 5.6-5.7 1
硬度＜80IRHD 對(duì)應(yīng)25±2%
硬度在80～90IRHD之間 對(duì)應(yīng) 15±2%
硬度≥90IRHD 對(duì)應(yīng)10±1%
四、注意事項(xiàng)
1、在壓縮夾具的壓縮板表面上涂一層潤(rùn)滑劑（滑石粉、甲基硅油），使試樣不粘夾具。所用的潤(rùn)滑劑對(duì)試驗(yàn)中的橡膠試樣沒(méi)有任何影響，并應(yīng)在試驗(yàn)報(bào)告中注明所用的潤(rùn)滑劑。
注：由于某些原因沒(méi)有使用潤(rùn)滑劑，應(yīng)在試驗(yàn)報(bào)告中注明。
2、在標(biāo)準(zhǔn)實(shí)驗(yàn)室溫度下，測(cè)量每個(gè)試樣中心部位的高度，精確到0.1mm。
注：三個(gè)試樣高度相差不超過(guò)0.05mm
3、將試樣與限制器置于夾具中，應(yīng)避免試樣與螺栓或限制器相接觸。慢慢旋緊緊固件，使兩壓縮板均勻地靠近直到與限制器相接觸。所施加的壓縮應(yīng)為試樣初始高度的（25±2）%，對(duì)于硬度較高的試樣則應(yīng)為（15±2）%或（10±1）%。
